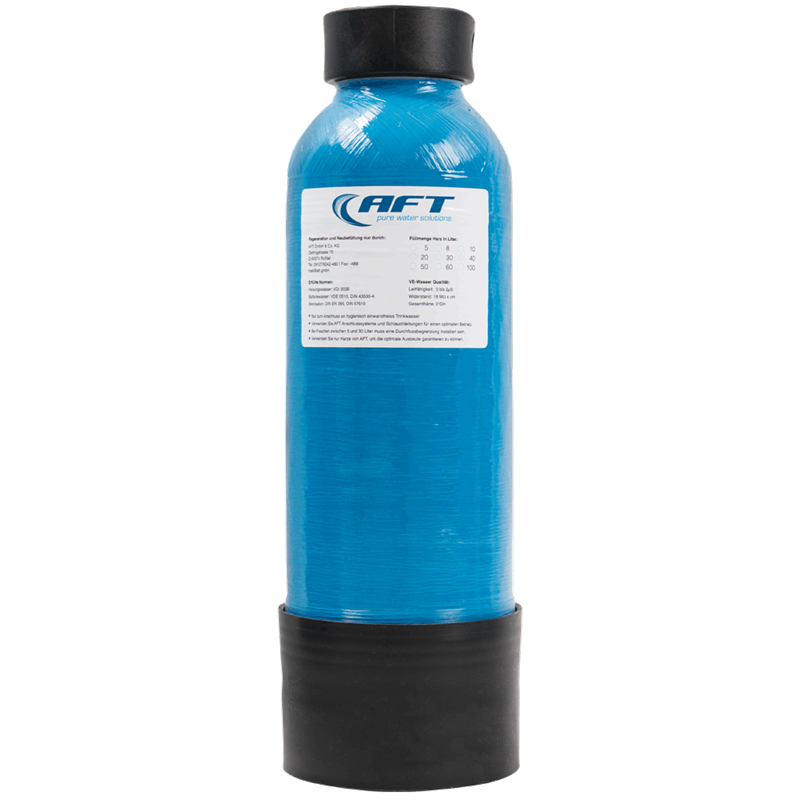

Vollentsalzungspatrone MBK 5 für Reinstwasser GFK
- Befüllt mit hochwertigen Mischbettharz
- Zur optimalen Herstellung von VE-Wasser in allen Bereichen
- Preiswerte Reinstwasserlösung
139,00 €*
Lieferzeit: ca. 2-5 Werktage
Vollentsalzungspatrone mit Mischbettharz aus GFK

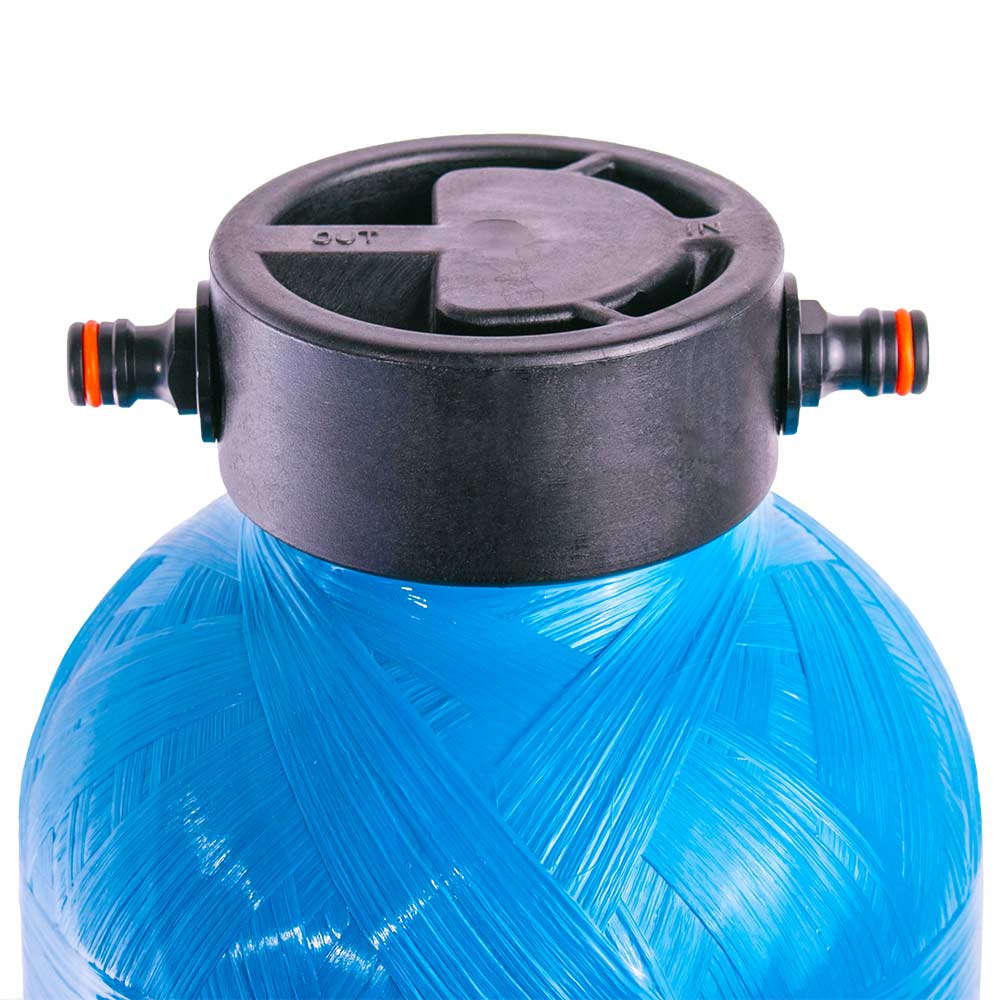

Drucktank befüllt mit 5 Liter Mischbettharz, Anschlußkopf beidseitig G 3/4" Außengewinde.
Druckfeste GFK-Patronen mit hocheffizienten Ionenaustauscherharzen, die durch ein internes Wasserverteilungssystem optimal durchspült werden und nur so ihre maximale Filterleistung abgeben können. Die AFT MBK Serie ist ein Wasserfiltersystem zur Herstellung von Deionat mit einem Leitwert von 0 ~ 4 µS und einer Gesamthärte von 0°GH. Eine gleichbleibende Wasserqualität kann sofort und in hohen Mengen entnommen werden.
Wie erkenne ich das mein Mischbettharz erschöpft ist?
Hierfür wird ein Leitfähigkeitsmessgerät oder ein spezielles Indikatorharz benötigt!
Über ein Leitfähigkeitsmessgerät wird die Leitfähigkeit im gereinigten Wasser gemessen und somit die Qualität des Wassers und des verwendeten Harzes abgeleitet. Die elektrolytische Leitfähigkeit ist hierbei die wichtigste analytische Größe zur Bestimmung der Reinstwasserqualität. Die Messung erfolgt in µS/cm oder ppm, je nach Verwendung des VE-Wassers gelten unterschiedliche Grenzwerte. Wird der geforderte oder gewünschte Grenzwert überschritten muss das Harz erneuert werden.
Haben Sie Fragen zu Grenzwerten, Harzen oder Messtechniken?
Kontaktieren Sie uns! Wir helfen Ihnen gerne mit einer fachkundigen Beratung die richtigen Produkte für Ihre Anwendung zu finden.
» Grössenvergleich
| Typ | Harzvolumen | Höhe x Durchmesser | Gewicht trocken inkl. Harz | Ausbeute bei 10°GH, Heizungswasser (Harzwechsel bei 100 µS/cm) | Ausbeute bei 10°GH, VE-Wasser (Harzwechsel bei 10 µS/cm) | Durchfluß pro Minute bei 10°GH |
|---|---|---|---|---|---|---|
| MBK 5 | 5 Liter | 40 x 15,5 cm | 6 kg | 750 Liter | 270 Liter | 5 Liter |
| MBK 10 | 10 Liter | 67 x 15,5 cm | 12 kg | 1500 Liter | 540 Liter | 10 Liter |
| MBK 20 | 20 Liter | 95 x 19 cm | 24 kg | 3000 Liter | 1080 Liter | 20 Liter |
| MBK 20 F | 20 Liter | 55 x 24 cm | 24 kg | 3000 Liter | 1080 Liter | 20 Liter |
| MBK 30 | 30 Liter | 95 x 24 cm | 36 kg | 4500 Liter | 1620 Liter | 30 Liter |
| MBK 40 | 40 Liter | 95 x 26 cm | 48 kg | 6000 Liter | 2160 Liter | 40 Liter |
| MBK 50 | 50 Liter | 117 x 26 cm | 60 kg | 7500 Liter | 2700 Liter | 50 Liter |
| MBK 60 | 60 Liter | 143 x 26 cm | 72 kg | 9000 Liter | 3240 Liter | 60 Liter |
» Durchfluss nach Wasserhärte
Der Durchfluss in der Größentabelle gilt für Leitungswasser mit 10 °GH. Bei härterem Wasser braucht das Wasser mehr Zeit im Harz, um vollständig entsalzt zu werden. Den Durchfluss deshalb reduzieren, als Faustregel bei 20 °GH auf etwa die Hälfte, bei 30 °GH auf etwa ein Drittel.
| Typ | bei 10 °GH | bei 20 °GH | bei 30 °GH |
|---|---|---|---|
| MBK 5 | 5 l/min | 2,5 l/min | 1,7 l/min |
| MBK 10 | 10 l/min | 5 l/min | 3,3 l/min |
| MBK 20 / 20 F | 20 l/min | 10 l/min | 6,7 l/min |
| MBK 30 | 30 l/min | 15 l/min | 10 l/min |
| MBK 40 | 40 l/min | 20 l/min | 13,3 l/min |
| MBK 50 | 50 l/min | 25 l/min | 16,7 l/min |
| MBK 60 | 60 l/min | 30 l/min | 20 l/min |
» Ausbeute nach Wasserreinheit
Je reiner das gewünschte Wasser, desto geringer ist die Ausbeute. Maßgeblich ist der Leitwert, bei dem das Harz gewechselt wird:
| Harzwechsel bei | Faktor |
|---|---|
| 100 µS/cm (Heizungswasser) | 1500 |
| 50 µS/cm | 1430 |
| 30 µS/cm | 1150 |
| 15 µS/cm (Batteriewasser) | 600 |
| 10 µS/cm | 540 |
| 5 µS/cm | 320 |
| 1 µS/cm | 200 |
» Formel zur Ausbeuteberechnung
Liter Harz × Faktor ÷ °GH = Liter VE-Wasser (auf volle 10 Liter abgerundet)
Beispiel MBK 5: 5 L Harz × 540 ÷ 10 °GH = 270 L VE-Wasser (Harzwechsel bei 10 µS/cm)
Weitere Angaben zum Harz: Mischbettharz-Details (PDF)
» Daten
| Merkmal | Ausführung |
|---|---|
| Material | Tank aus HD-PE glasfaserverstärkt |

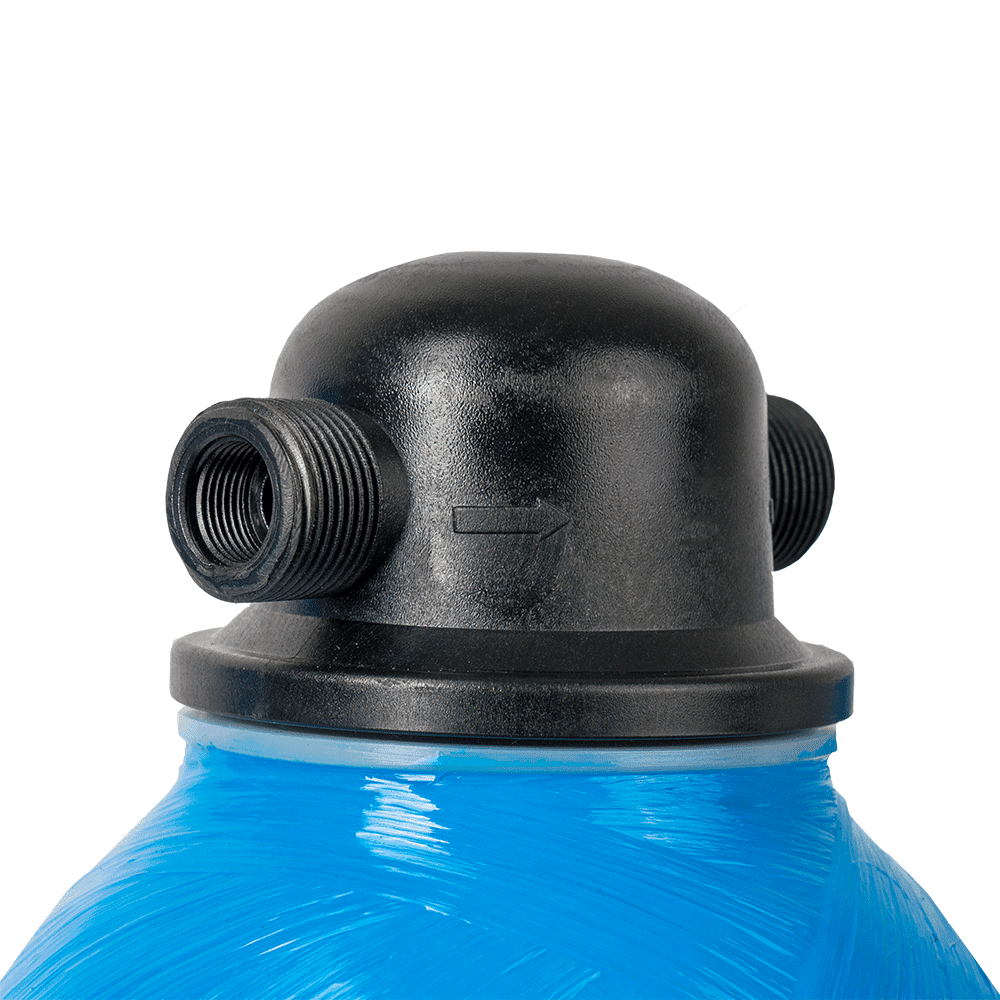

| Anschluß | Tank in G 2 1/2", Eingang und Ausgang G 3/4" Aussengewinde sowie G 3/8" Innengewinde. Fragen Sie uns nach anderen Anschlüßen! |
| Betriebsdruck | 0 bis 12 bar |
| Temperatur | 0 bis 40 °C |
| Farbe | RAL 5015, Fuß schwarz |
» Lieferumfang
| Menge | Bestandteil |
|---|---|
| 1 Stück | Druckpatrone MBK Tank |
| 1 Stück | Steigrohr innenliegend |
| 1 Stück | Harzsieb mit Diffusor unten und oben |
| 1 Stück | Standfuß |
| 1 Stück | Harzfüllung inklusive, es wird neues Einweg-Mischbettharz pH 7 eingefüllt. Fragen Sie uns nach anderen Harzen! |
| Zolltarifnummer | 39140000 |
» Beschreibung
Das System MBK ist ein Ein-Säulen-System, je nach Konfiguration gefüllt mit Mischbettharz. Ein Liter dieses Harzes liefert bei 10°GH bis zu 150 Liter Heizungswasser (Harzwechsel bei 100 µS/cm) oder rund 50 Liter VE-Wasser mit 10 µS/cm. Das entspricht etwa 10 Kanistern destilliertem Wasser aus dem Baumarkt. Sind die Harze erschöpft, also verbraucht, müssen Sie erneuert werden. Die AFT MBK Serie sind so konzipiert, dass das Entleeren und Wiederbefüllen kinderleicht ist. Das Auswechseln der Harze dauert ca. 10 Minuten und setzt keine besonderen Qualifikationen voraus. Anhand der ausführlichen Anleitung ist jeder Handgriff klar und schnell umgesetzt. Der Rückversand der Patronen entfällt somit. Keine Wartezeiten oder Produktionsausfälle!
» Harzwechsel
Anmelden
Downloads
Anleitung
Datenblatt Mischbettharz
Häufig gestellte Fragen
Wie erkenne ich das mein Mischbettharz erschöpft ist?
Hierfür wird ein Leitfähigkeitsmessgerät oder ein spezieller Indikatorharz benötigt.
Über ein Leitfähigkeitsmessgerät wird die Leitfähigkeit im gereinigten Wasser gemessen und somit die Qualität des Wassers und des verwendeten Harzes abgeleitet. Die elektrolytische Leitfähigkeit ist hierbei die wichtigste analytische Größe zur Bestimmung der Reinstwasserqualität. Die Messung erfolgt in µS/cm oder ppm, je nach Verwendung des VE-Wassers gelten unterschiedliche Grenzwerte. Wird der geforderte oder gewünschte Grenzwert überschritten muss das Harz erneuert werden.
Bei der Messung mit Indikatorharz sorgt ein spezieller Farbindikator mit zunehmenden Verbrauch für einen Farbumschwung im Harz und stellt somit den Zustand des angewendeten Harzes dar. Diese Methode ist relativ ungenau und nur für wenige Anwendungen geeignet und zu empfehlen.
Haben Sie Fragen zu Grenzwerten, Harzen oder Messtechniken?
Kontaktieren Sie uns! Wir helfen Ihnen gerne mit einer fachkundigen Beratung die richtigen Produkte für Ihre Anwendung zu finden.
Definition VE-Wasser
Da eine Entsalzung immer eine Enthärtung beinhaltet, kann immer von einer Gesamthärte von 0°GH ausgegangen werden.
Nun unterscheiden sich die zwei Herstellungsprozesse von VE-Wasser nicht nur im Verfahren, sondern auch in der Qualität des erzeugten VE-Wassers.
Ionenaustaucher
Ein Ionenaustauscher entfernt die gelösten Salze immer restlos, vorausgesetzt die Verweildauer des Trinkwassers am Ionenaustauscherharz ist ausreichend bemessen. Diese sollte bei einer mittleren Wasserhärte von 10°GH etwa 1 Min. pro 1 Liter Mischbettharz betragen, damit das durchströmende Trinkwasser restlos gereinigt werden kann. Als Vergleich können in 20 Liter Mischbettharz auch 20 Liter VE-Wasser pro Minute produziert und entnommen werden.
Das produzierte VE-Wasser hat dann eine elektrische Leitfähigkeit von < 2 µS/cm. Werden geringere Leitwerte benötigt, können Sonderharze und Reihenschaltung von Ionenaustauschern eine VE-Wasser-Qualität von unter 0,2 µS/cm erreichen. Lediglich die Messgeräte kommen hier an ihre Genauigkeitsgrenze, was den Prozess, bzw. die Herstellung von VE-Wasser nicht 100% nachweisbar macht.
Umkehrosmose
Bei der Umkehrosmose kann nur von einer max. 99% Rückhalterate ausgegangen werden. D. h. es bleibt immer min. 1 % der Salze im Permeat, also dem durch Umkehrosmose gereinigten VE-Wasser. Eine Leitfähigkeit von 2 bis 20 µS/cm ist realistisch.
VE-Wasser umschreibt ein behandeltes Trinkwasser, dem spezielle Ionen entzogen wurden. Hierbei kann es durch Ionentausch oder durch eine Filtermembrane (Umkehrosmose) gereinigt worden sein.
Da eine Entsalzung immer eine Enthärtung beinhaltet, kann immer von einer Gesamthärte von 0°GH ausgegangen werden.
Nun unterscheiden sich die zwei Herstellungsprozesse von VE-Wasser nicht nur im Verfahren, sondern auch in der Qualität des erzeugten VE-Wassers.
Reinheit VE-Wasser
Ionenaustauscher
Ein Ionenaustauscher entfernt die gelösten Salze immer restlos, vorausgesetzt die Verweildauer des Trinkwassers am Ionenaustauscherharz ist ausreichend bemessen. Diese sollte bei einer mittleren Wasserhärte von 10°GH etwa 1 Min. pro 1 Liter Mischbettharz betragen, damit das durchströmende Trinkwasser restlos gereinigt werden kann. Als Vergleich können in 20 Liter Mischbettharz auch 20 Liter VE-Wasser pro Minute produziert und entnommen werden.
Das produzierte VE-Wasser hat dann eine elektrische Leitfähigkeit von < 2 µS/cm. Werden geringere Leitwerte benötigt, können Sonderharze und Reihenschaltung von Ionenaustauschern eine VE-Wasser-Qualität von unter 0,2 µS/cm erreichen. Lediglich die Messgeräte kommen hier an ihre Genauigkeitsgrenze, was den Prozess, bzw. die Herstellung von VE-Wasser nicht 100% nachweisbar macht.
Umkehrosmose
Bei der Umkehrosmose kann nur von einer max. 99% Rückhalterate ausgegangen werden. D. h. es bleibt immer min. 1 % der Salze im Permeat, also dem durch Umkehrosmose gereinigten VE-Wasser. Eine Leitfähigkeit von 2 bis 20 µS/cm ist realistisch. Um hochreines VE-Wasser herzustellen, werden Ionenaustauscher eingesetzt. Diese geladenen Kunstharzkugeln entziehen dem Leitungswasser alle gelösten Härtebildner und alle Salze. Das fertige VE-Wasser ist gleichzusetzten mit destilliertem- oder deminieralisiertem Wasser.
Wird eine sehr hohe Mengen an VE-Wasser benötigt, kommt die Umkehrosmose zum Einsatz. Sie produziert zwar nicht nur bis 10...20 µS/cm, dafür aber sehr preiswert.
Also Kombination aus Umkehrosmose und Ionenaustauscher werden hochreine Großmengen schnell und besonders wirtschaftlich produziert.
Fragen Sie uns für Ihre Sonderanwendung!
