Verdunstungskühler RKS - für Verflüssiger und Rückkühler
- Für Hallen und Räume ab 400 bis 10.000 m², je nach Ausführung
- Hochdruckzerstäubung mit maximaler Leistung
- Erweiterbar durch einfaches Steck-System
- Maximale Hygiene ohne Umlaufwasser
Betriebsurlaub vom 23.12.-31.12.2024!
Bitte beachten Sie, dass der 18.12. unser letzter Versandtag ist. Ab dem 02.01.2025 sind wir wieder wie gewohnt für Sie da.
- Artikel-Nr.: 10245
Unsere Verdunstungskühler wurden speziell konzipiert, um Wasser in feinsten Nebel zu zerstäuben, der in wenigen Sekunden verdunstet. Bei diesem Prozess entsteht die gewünschte Verdunstungskälte. Das Verfahren kann in geschlossenen Räumen sowie im Freien eingesetzt werden. Für Menschen und Tiere wird eine Abkühlung von bis zu 15 °C erreicht.
Zur Wasserzerstäubung werden Industrie-Hochleistungspumpen für den Dauerbetrieb eingesetzt. Eine spezielle Verschaltung sorgt dafür, dass beim Ausschalten des Systems die Düsen nicht nach tropfen. Hierzu werden jedoch unsere Düsen mit Drop-Stop benötigt.
Die Düsenleitung kann in unterschiedlichsten Materialien geliefert werden. Für eine starre Verrohrung empfehlen wir unsere Edelstahlleitungen mit passenden Edelstahlfittingen. Für eine komplett flexible Installation unterscheiden wir zwischen PVC-Schlauch mit Steckfittingen bis 60 bar oder Nylonschlauch mit Schneidringverschraubungen mit einer Druckbeständigkeit bis 160 bar.
Für eine ordnungsgemäße Funktion der Anlage empfehlen wir eine Wasseraufbereitung in Form eines Vollentsalzers durch entweder Ionenaustausch oder einer Umkehrosmoseanalage.
Eine Steuerung der Anlage erfolgt wahlweise über einen Nockenschalter am Gerät, einem potenzialfreien Kontakt oder einer Fernbedienung.
Die Montage der Leitungen erfolgt mittels Schlauchschellen, die Sie ebenfalls in unserem Sortiment finden.
Bei weiteren Fragen kontaktieren Sie uns bitte gleich!
Pumpenstation
Hochdruckpumpeneinheit für den Dauerbetrieb an 230V~ 50Hz Motor.
Das System verfügt über eine Zerstäubungsleistung bis 50 l/h bei 80 bar. Dies entspricht etwa 15 Stück 0,2 mm Düsen.
- Trockenlaufschutzabschaltung mit Steuerung in Klemmkasten.
- Hochdruckmanometer in Edelstahl befüllt mit Glycerin.
- Niederdruck- und Hochdruckanschlüsse.
- Probelauf, Systemcheck und Konservierung
- Netzstecker, Verdrahtung
- Grundplatte mit Pulsationsdämpfer
Düsenstock
Bestehend aus Hochdruckverschraubungen zur Selbstmontage. Die Düsenlanzen werden vor den Wärmetauscher montiert, damit die größtmögliche Fläche abgedeckt wird.
Das Edelstahlrohr wird auf Maß abgelängt, die Düsen-Verschraubungen eingedreht und mit dem flexiblen Hochdruckschlauch verbunden. Eine Düse zerstäubt dann ca. 5 l/h.
Edelstahl mit Sprühelement für sehr hohe Beanspruchung. Rundes Sprühbild sowie verschmutzungsunanfällig.
- Düsenbohrung: 0,2 mm
- Edelstahl
- Drop-Stop Ventil verhindert das Nachtropfen der Düsen bei ausgeschalteter Hochdruckpumpe

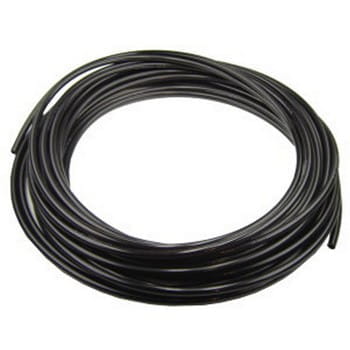

Schlauchleitung
15 Meter Hochdruckschlauch für die Verbindung von Pumpstation bis Düsen.
- Einfaches anpassen mit Schlauchschere oder Cutter-Messer
- Außendruchmesser ~ 6 mm
- Bis 160 bar bei 20°C
Filterstation
Die Filterstation entfernt Schwebstoffe bis > 1µm aus dem Leitungswasser und verhindert, dass die Düsen wegen Feststoffen verblocken. Wir empfehlen eine Enthärtung oder Entsalzung vorzuschalten!
- Mit Wandhalterung inkl. Schrauben
- Anschluss von Wasserhahn (wie Gardena zum aufschrauben) auf Schlauchleitung
- 5 Meter Niederdruckleitung
- 2 x Adapter Eingang sowie Ausgang an der Filterstation auf den Schlauch
- 1 Reservefilter 1µm Filterfeinheit.
Schlauchbefestigung
10 Stück Rohrschellen zur Montage und Befestigung der Düsenlinie.
| Leistung | 50 l/h | 100 l/h | 200 l/h | 400 l/h | 800 l/h | 1000 l/h | 1200 l/h |
| Düsen 0,2 mm ECO in Stück | 10 | 20 | 40 | 80 | 160 | 200 | 240 |
| Düsenverschraubungen 3/8" Rohr | 10 | 20 | 10 | 20 | 40 | 50 | 60 |
| Sternverteiler für 4 Düsen | 0 | 0 | 10 | 20 | 40 | 50 | 60 |
| T-Stücke 3/8" Rohr | 0 | 0 | 2 | 4 | 6 | 8 | 10 |
| Rohrlänge 3/8" Rohr in Meter | 10 | 20 | 30 | 40 | 50 | 60 | 70 |
| Übergang Rohr auf Schlauch auf 1/4" Schlauch | 1 | 1 | 1 | 2 | 2 | 4 | 4 |
| HD-Schlauch in Meter | 10 | 10 | 10 | 15 | 15 | 20 | 20 |
| Rohrschellen für 3/8" Rohr | 20 | 20 | 20 | 30 | 30 | 40 | 40 |
