Umkehrosmoseanlage 500 l/h - Zulauf-IBC als Vorspeicher und Druckerhöhung

Professionelle Industrieanlage für den Dauereinsatz. Die AFT OSMOpure Umkehrosmoseanlage produziert vollentsalztes Wasser für alle Anwendungen im Bereich Reinstwasser. Die Anlage ist mit allen relevanten Komponenten ausgestattet, um sofort VE-Wasser produzieren zu können. Es wird keine vorgeschaltete Doppelenthärtungsanlage benötigt.
Die Osmose-Pumpe mit Trockenlaufschutz und Eingangsdrucküberwachung sorgt für den benötigten Gegendruck des Wickelmoduls. Das Leitungswasser wird im IBC vorgespeichert, damit die Osmose genügend Vordruck erhält.

Optimal bei zu geringen Leitungswasserdrücken im Zulauf. Gerade dann, wenn bis zu 500 l/h Osmosewasser produziert werden soll, reicht oft der Wasserhahn nicht aus.

Hierfür haben wir die Lösung entwickelt.

Die Druckerhöhungspumpe saugt das Wasser aus dem IBC-Container und leitet es bei Abnahme sofort an die Osmose weiter und stellt der Osmose bis zu 4 bar Fließdruck bereit, um die volle Leistung an Permeat leisten zu können. Die Druckerhöhungspumpe wird zusätzlich über zwei separate Schwimmerschalter vor Trockenlauf geschützt. Kompakter Aufbau aus Aluminiumprofilen ermöglicht eine bequeme Erweiterung und Befestigung von Sonderzubehör.

Anwendung:

• Rotations-Reinigungsbürsten
• Glasreinigung mit mehreren Bürsten
• Im mobilen Einsatz
• Mobile Fahrzeugreinigung
• Industrieanwendungen bei zu geringem Zulaufdruck

Lieferumfang:

• Osmosepumpe als Drehschieberpumpe mit Motor
• Ausgangsdruck-Pumpe in Industriequalität für ED 100 Dauerbetrieb ohne Membrane oder Schmierung. Selbstansaugende, leistungsstarke Pumpe mit Jet-Hydrauliksystem und thermischem Überlastschutz. Hochwertiges Pumpengehäuse und Druckspeicher aus Edelstahl. Großer 24-Liter-Druckkessel mit lebensmittelechter Membrane aus hochwertigem, geruchsneutralen EPDM. Modell mit hoher Leistungskraft für den industriellen Einsatz.

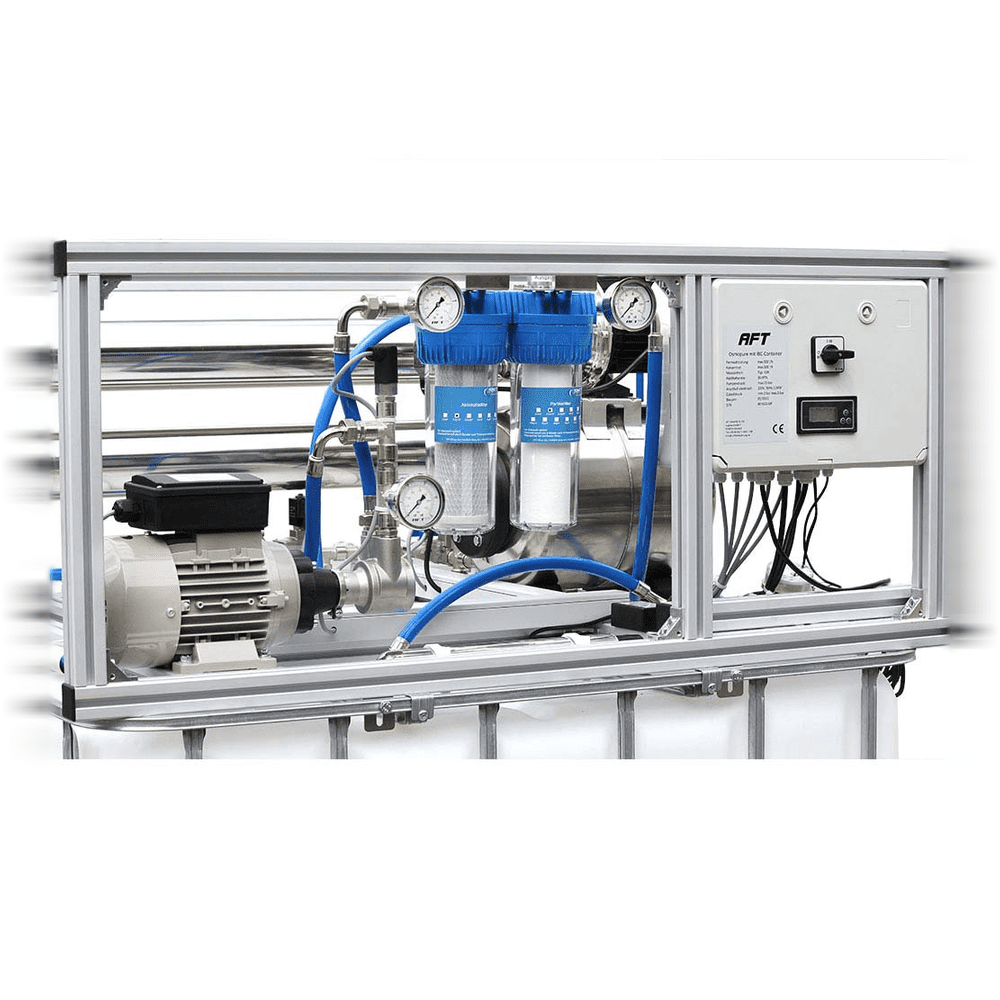

• Manometer aus Edelstahl für die Überwachung des Eingangs- und Pumpendrucks.

• Abwasser- und Arbeitsdruckventil mit Volumenregelung.

• Leitfähigkeitskontrolle über SDK Messeinheit mit Grenzwert-Wechselkontakt zur Aufschaltung auf die Gebäudeleittechnik oder als Signalisierung.

• Partikelfiltration gegen Schwebstoffe, sowie Aktivkohlefilter in transparenter Filtertasse zur Sichtkontrolle.

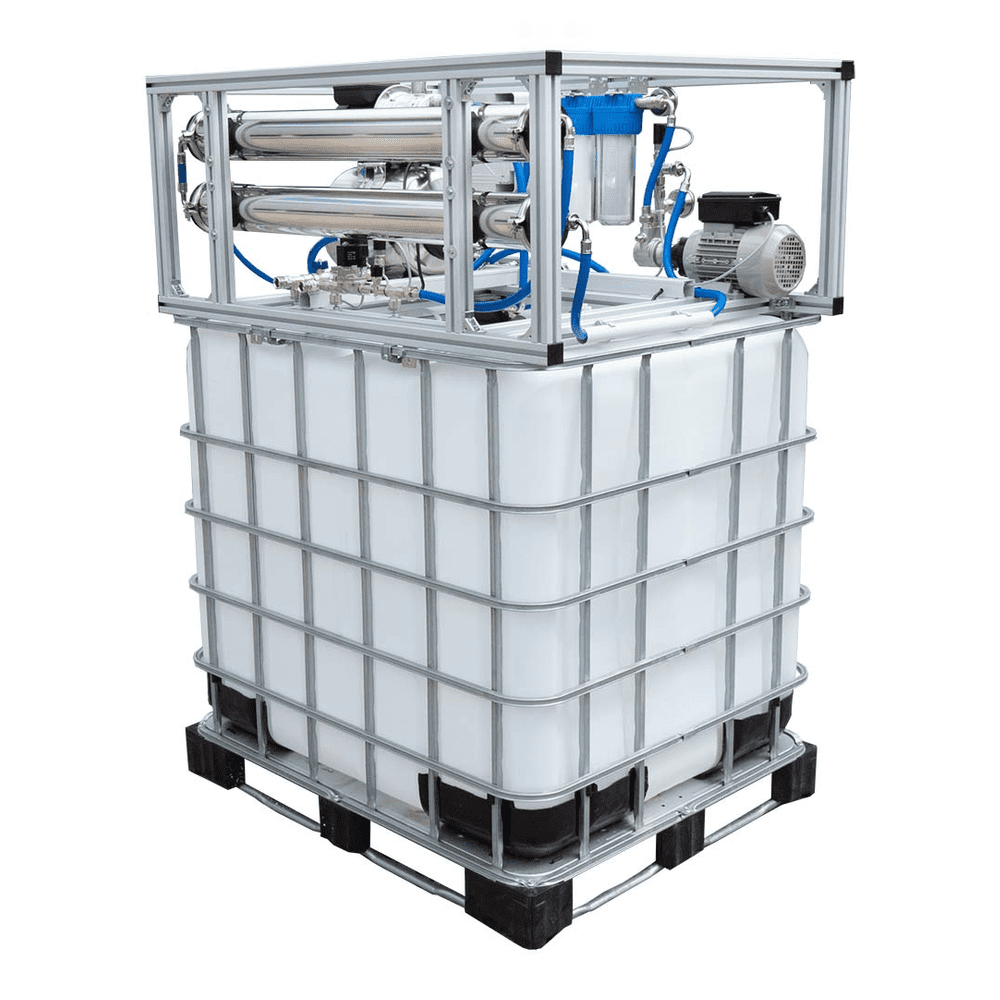

• 1000 Liter Wassertank als IBC mit Stahlrohrrahmen auf dem Druckerhöhung sowie Steuerung und Niveauregelung montiert ist. Der Ausgangsdruck kann bequem als Min. und Max. vorgegeben werden. Die Osmose wird über eine im Lieferumfang enthaltene Schlauchleitung verbunden.

Technische Daten:

Permeatleistung: 500l/h
Rückhalterate: 85 - 97 %
Vordruck: 1 - 5 bar
Membranmodul: TFC Hochleistungsmembrane
Spannung: 230 V, 50 Hz, max. 500 W
Ausgangsdruck Osmose: Drucklos
Ausgangsdruck Druckerhöhung: max. 4 bar, einstellbar
Leitwert: kleiner 30 µS/cm
Fördermenge: bis 30 l/Minute
Pufferspeicher: 1000 Liter
Material IBC-Palette: Kunststoff/Stahl verzinkt
Material Druckrohr: GFK
Material Druckerhöhungspumpe: Edelstahl V2A

* Angabe ±20% bei 5 bar Vordruck, max. 7° C, Abwasser-Reinwasser bis 1:1 und einem Salzgehalt von 500 mg/l; Rückhalterate gemessen über Leitfähigkeit.
