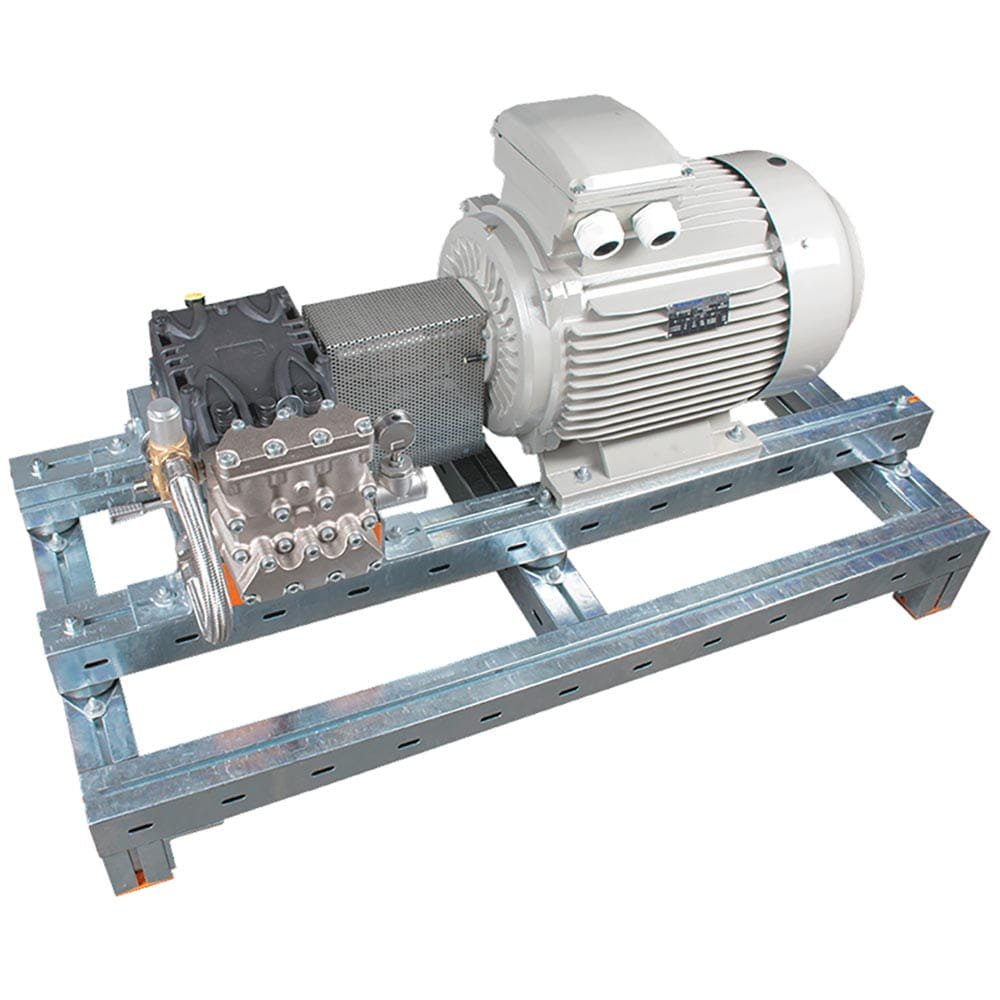

Hochdruck-Pumpenstation Serie EVO 2000 - 9000 l/h



Funktion:

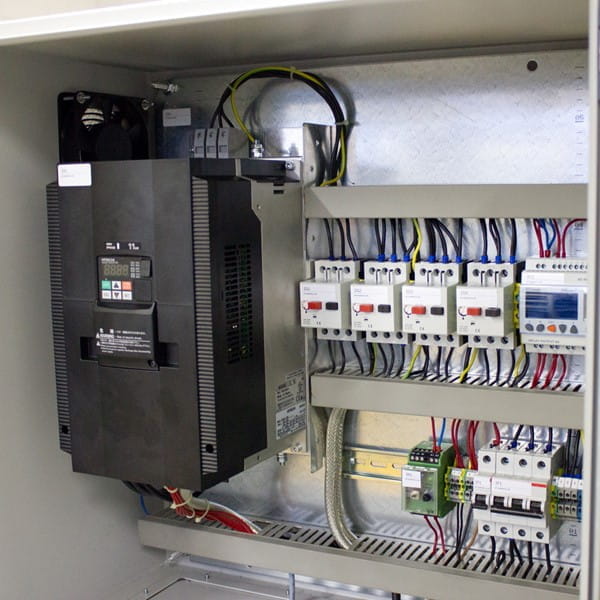

Je nach Modellreihe kann die Hochdruckpumpe über 230 Volt oder 400 Volt betrieben werden. Für die Druckregelung mittels Frequenzumrichter ist ein 400 Volt Motor erforderlich.
Der Zulauf wird über ein Magnetventil geöffnet.
Das Medium ström wahlweise zu einem Druckschalter oder Drucksensor und signalisiert der Pumpensteuerung, dass ausreichend Druck ansteht.
Somit ist ein Trockenlaufen der Pumpe ausgeschlossen. Ein in die Hochdruckpumpe integriertes Sicherheitsventil begrenz den Hochdruck so, dass keine nachgeschalteten Anlagenkomponenten beschädigt werden können.
Dieser Druck kann an dem roten Stellrad eingestellt werden.
Schaltet die Pumpe ab, wird je nach Ausführung kurzzeitig ein Hochdruckventil geöffnet, um den Druck zu entspannen. Somit ist das komplette System sofort drucklos.









Produkte von AFT - Air and Fluid Treatment - GmbH & Co. KG. Alle Systeme werden bei Bestellung in unserem Firmenstandort in Zirndorf für unsere Kunden zusammengebaut.
