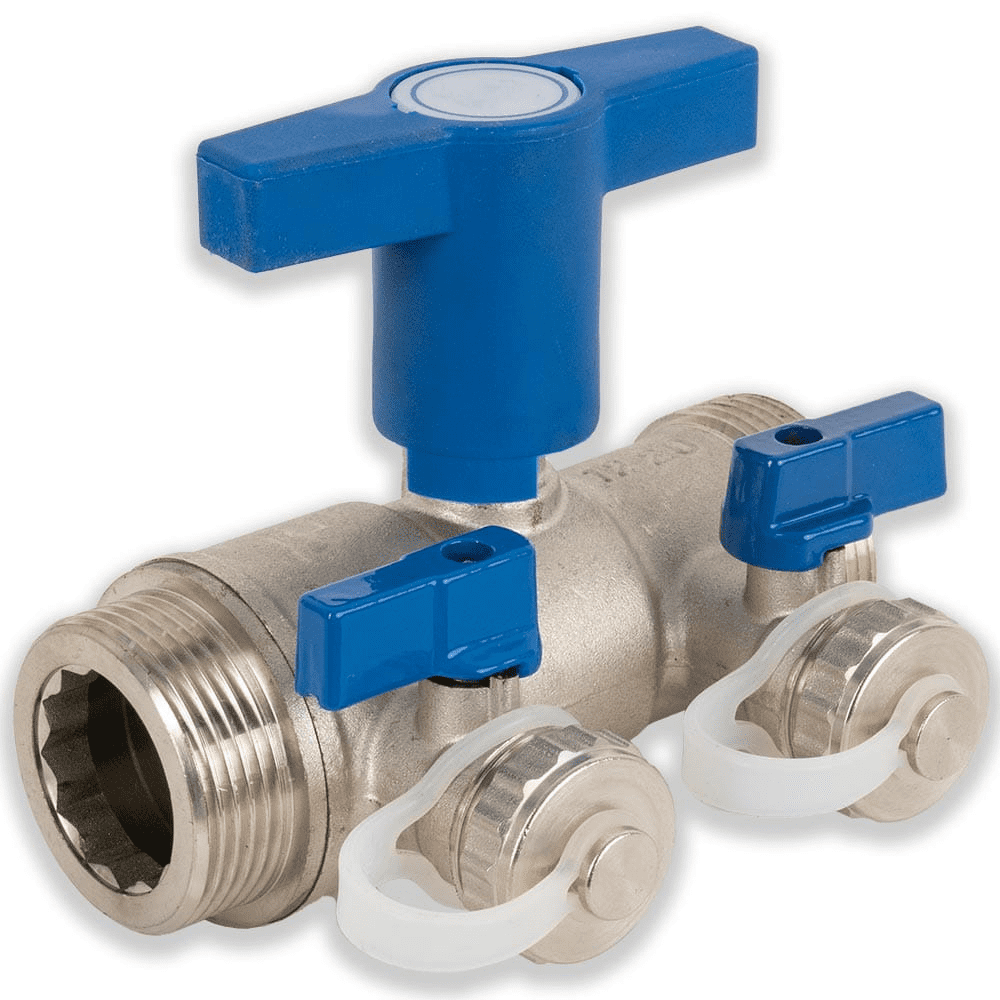

Heizungswasser Bypassarmatur
Die Bypassarmatur ermöglicht das Filtern des Heizungswassers im laufenden Betrieb ohne Einschränkung der Heizleistung. Die Armatur wird im Rücklauf zum Heizkessel integriert. Über den Stellhahn kann die Wassermenge reguliert werden, welche über den Bypass gefiltert werden soll. Hierbei sollte nur soviel Wasser über den Bypass laufen, wie auch vom Filter gereinigt werden kann. Die Bypassstränge sind über Kugelhähne separat absperrbar. Der Bypassfilter kann hierbei vollständig vom Netz genommen und bei Bedarf wieder zugeschaltet werden. Spezielle Carbonfaser verstärkte Dichtungen ermöglichen einen Betrieb bis zu 90 °C. Der große, flachdichtende 1 1/4" Anschluss mit Außengewinde eignet sich nahezu für alle Kreisläufe und sorgt für eine schnelle und kostengünstige Montage. Über die 3/4" Außengewinde der Bypassstränge können alle unsere Systeme problemlos angeschlossen werden. So gelingt Ihnen die perfekte Aufbereitung auch während der Heizsaison.
Technische Daten
| Merkmal | Ausführung |
|---|---|
| Durchfluss: | 3,5m³/h bei DN 25 |
| Druckverlust bei geschlossenen Bypass: | 0-0,2bar |
| Druckverlust bei geöffneten Bypass: | abhängig vom Filter |
| Anschluss Hauptventil: | 1 1/4" Außengewinde (flachdichtend) |
| Anschluss Bypass: | 3/4" Außengewinde (flachdichtend) |
| Material: | Hartvernickeltes Messing |
| Temperatur max.: | 90° C |
| Druckbereich: | 1-6bar |
» Einbau
- Integration im Rücklauf
- Fest verrohrt
- waagerechte Position
