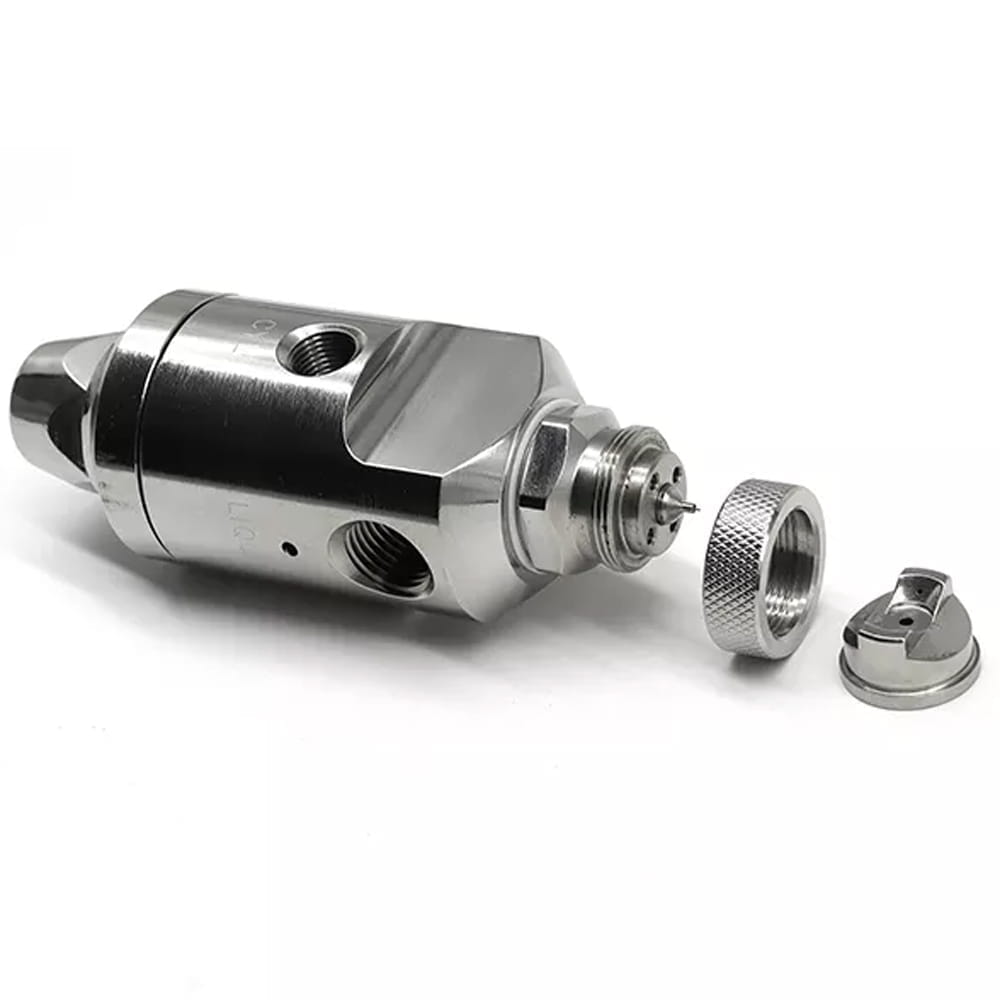

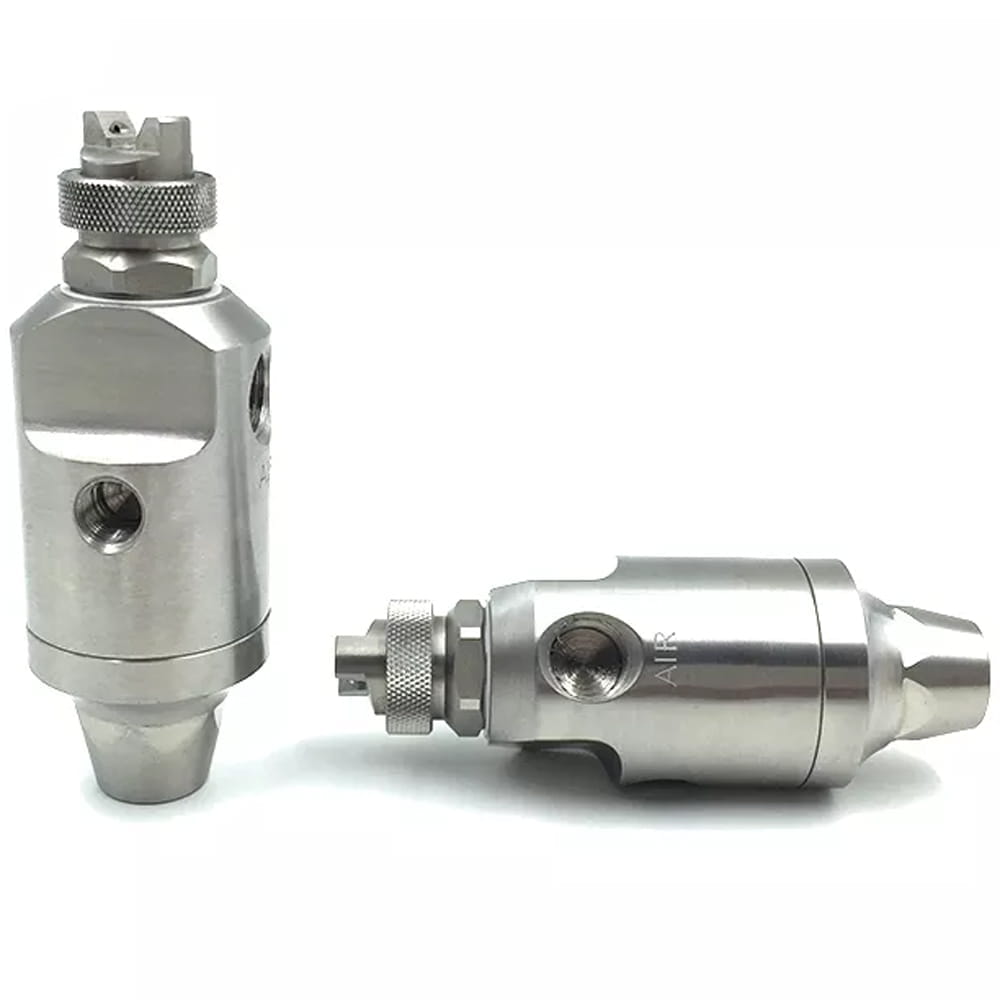

DualFog EVO Zerstäuberdüse, bis zu 2,5 l/h, 2-6 bar

Die automatische Luftzerstäuberdüse Serie EVO ist eine kompakte Präzisionsdüse. Es können nahezu alle Flüssigkeiten zerstäubt werden. Sprechen Sie uns auf Ihre Anwendung an.

Die Zerstäubungsdüse EVO verfügt über ein internes Ventil zum tropfenfreien Öffnen und Schliessen und kann bis zu 200 mal pro Minute takten. Das integrierte Nadelventil wird über eine Membrane angesteuert, die über die Druckluftleitung angesteuert wird. Somit öffnet die Zerstäubungsdüse den Flüssigkeitsstrom erst, wenn mind. 0,7 bar Druckluft anstehen.

Das Verhältnis Druckluft-Druck und Flüssigkeits-Druck wird jeweils über einen Druckminderer so eingestellt, dass exakt das Sprühergebnis, welches für Ihre Anwendung gewünscht wird, bei jedem Zuschalten sofort erreicht wird. Die Tröpfchengröße und Nebelmenge kann somit optimal eingestellt werden.

Um die Düse restlos zu entleeren, was für hochviskose Flüssigkeiten, bei Frost oder aus hygienischen Grunden notwendig sein kann, empfehlen wir die Flüssigkeitszufuhr zu schliessen und die Druckluft erst verzögert auszuschalten. Dies kann mit Magnetventilen realisiert werden. Sprechen Sie uns für eine Komplettlösung an!

Das zu zerstäubende Medium kann durch einen Vordruck, Schwerkraft oder bedingt durch Saugen der Düse zugeführt werden.

Alle Teile der Sprühdüse werden nach strengen Qualitätskontrollstandards hergestellt und verbaut, um einen reibungslosen Betrieb und eine lange Lebensdauer zu gewährleisten. Zudem ist die Düse so konzipiert, dass ein hygienischer Betrieb sichergestellt werden kann.

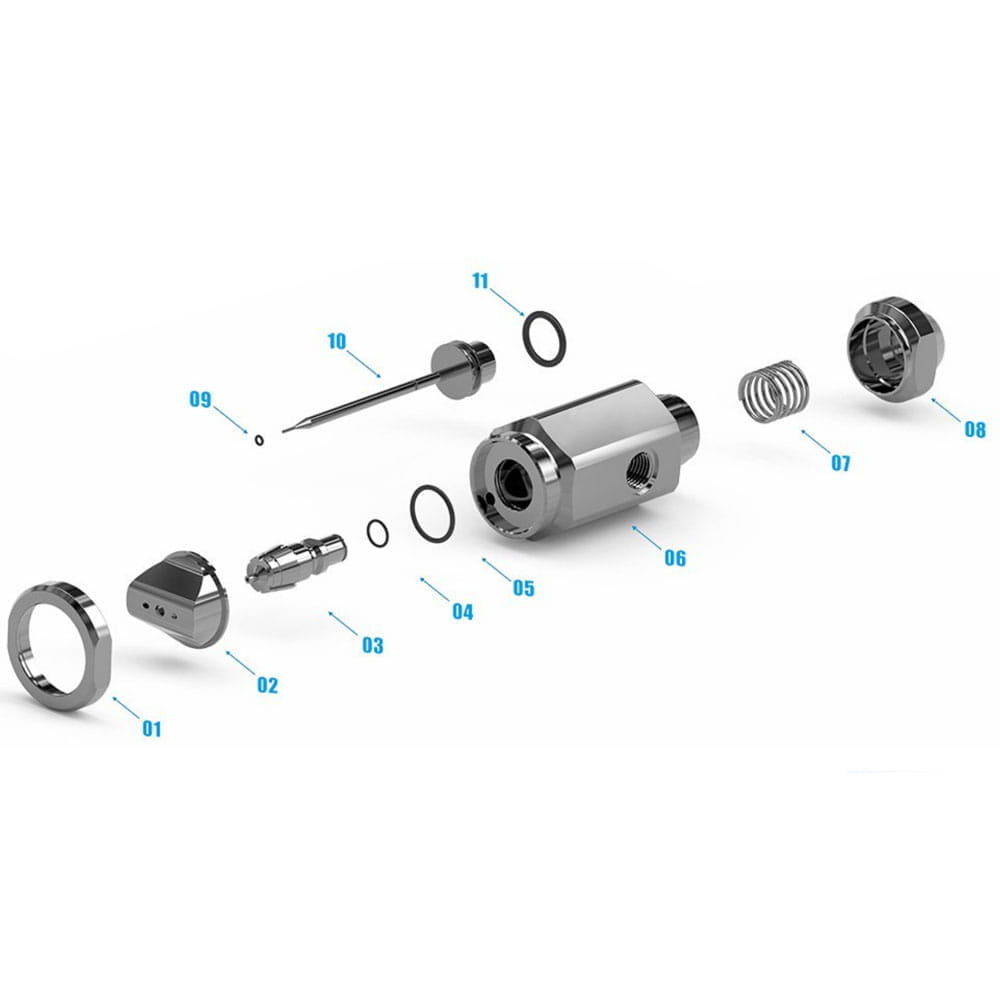

Alle verbauten Teile bestehen aus Edelstahl. Ausgeschlossen hiervon ist die Membrane, die jedoch nicht mit dem zu zerstäubenden Medium in Kontakt kommt.

Daten:

Arbeitsluftdruck: 2 bis 6 bar
Flüssigkeitsdruck: 0,1 bis 0,5 bar
Luftmenge bei 0,7 bar: 10 l/min. Flüssigkeit 1,5 l/h
Luftmenge bei 1,5 bar: 16 l/min. Flüssigkeit 1,8 l/h
Luftmenge bei 3 bar: 27 l/min. Flüssigkeit 2,1 l/h
Luftmenge bei 4 bar: 35 l/min. Flüssigkeit 2,5 l/h
Tropfengröße: d90 < 4µm
Anschlußgewinde Druckluft: G ¼“
Anschlußgewinde Flüssigkeit: G ¼“
Befestigung über 2 gegenüberliegende M8 x 12mm Sachlöcher
Maße: 108 x 40 mm l x d

Die Düse arbeitet mit bis zu 180 Zyklen pro Minute und benötigt einen Luftdruck von mindestens 2 bar.

• Werkzeugschmierung
• Sprühinjektion
• Bahnsprühen
• Befeuchten
• Musterschmierung
