Hochdruck-Pumpenstation Serie PRO

Leistungen von 25 bis 600 l/h
25 bis 100 bar
Sehr kompakt und leiser Betrieb
Geringe Wartungskosten
Sofort betriebsbereit

3.439,10 €*

Inhalt: 1 Stück

Brutto Netto

Versandbereit innerhalb von 15-20 Werktagen

Volumenstrom

Artikelnummer: 10501

Haben Sie Fragen oder wünschen Sie ein Angebot?
Senden Sie uns Ihre Frage oder fordern Sie ein Angebot an

Anfrage senden

Angebot erhalten

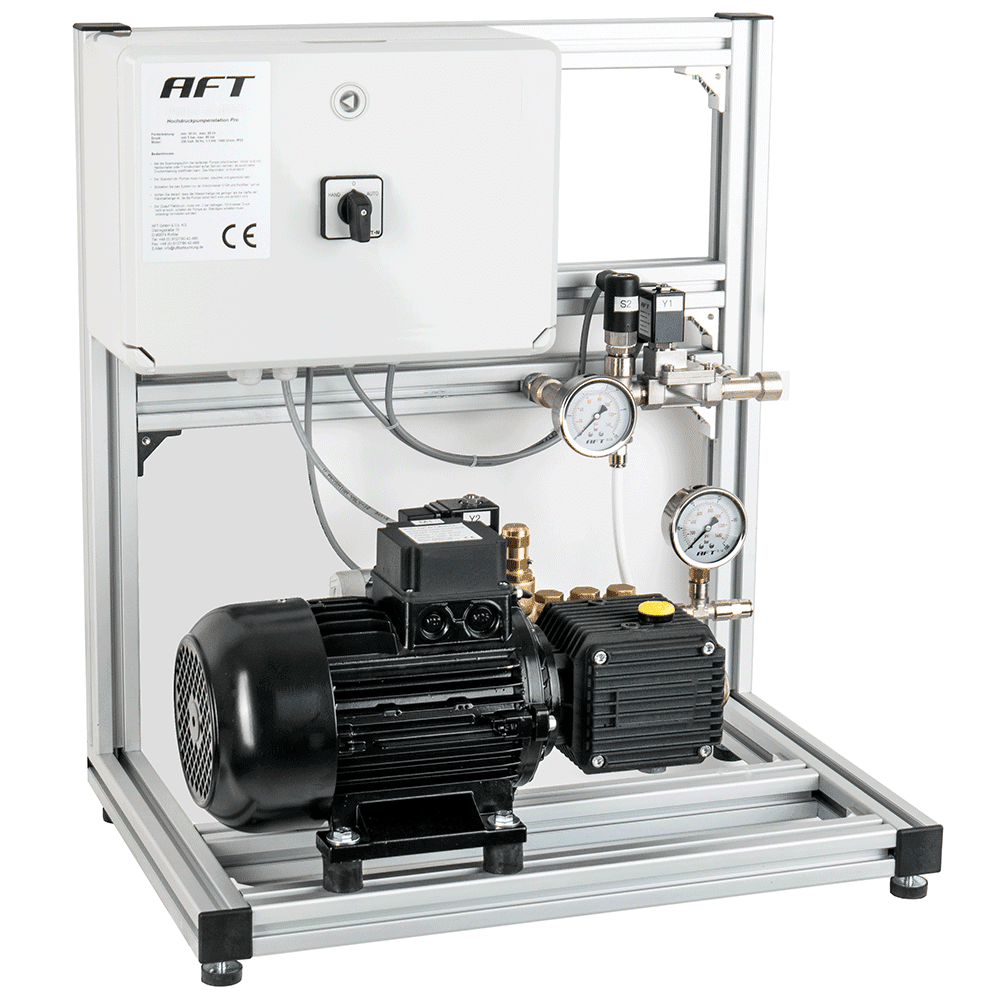

Hochdruck-Pumpenstation Serie PRO

Die Hochdruckpumpenstationen Serie PRO zeichnen sich durch die Verwendung von hochwertigen Industriekomponenten sowie einer bewährten Konstruktion aus.
Die Hochdruck-Reihenkolbenpumpe arbeitet sehr wartungsfreundlich, leise und wirtschaftlich.
Sämtliche Komponenten sind auf ein Aluminiumgestell montiert, was einen sehr kompakten Aufbau ermöglicht.

Druckeinstellung

Die Druckeinstellung an der Hochdruckpumpe wird über ein Druckjustierventil an der Pumpe eingestellt und kann jederzeit per Hand verändert werden. Der Druckbereich liegt bei 25 bis 100 bar.

Bedienung
Die Hochdruckanlage kann wahlweise über einen auf der Front montierten Nockenschalter oder über einen externen Kontakt wie Schalter, Fernbedienung oder Lichtschranke geschaltet werden. Hierzu muss der Wahlschalter auf der Front auf Automatik gestellt werden.

Trockenlaufschutz
Ein im Zulauf installiertes Magnetventil sperrt die Wasserversorgung im ausgeschalteten Zustand. Geht die Pumpe in Betrieb, öffnet das Magnetventil und die Pumpe erzeugt den gewünschten und voreingestellten Druck. Fällt der Zulaufwasserdruck unter 1,5 bar, schaltet die Pumpe aus, um sich selbst vor Trockenlauf zu schützen. Wird der Druck wieder erreicht, geht die Pumpe wieder in Betrieb.

Druckentlastung/ Geräteschutz
Wenn die Pumpe sich ausschaltet, wird parallel ein Hochdruckmagnetventil für wenige Sekunden geöffnet, damit sich der Hochdruck entspannen kann. Dies ist besonders wichtig, da sonst alle Niederdruckkomponenten durch einen Druckschlag zerstört werden können. Die Druckentspannleitung muss in einen Behälter oder Ablauf geführt werden.

Drucküberwachung
Mittels zwei Manometer kann der Eingangs- und Ausgangsdruck jederzeit abgelesen werden.

Wartungsaufwand und Kosten

Ein jährlicher Ölwechsel mit (ca. 0,25 l Getriebeöl) sowie alle 2 Jahre wasserseitige Dichtungen für einen Preis von je Pumpe ab 89 €.

Varianten:

Typ	HDP.PRO.50	HDP.PRO.100	HDP.PRO.250	HDP.PRO.400	HDP.PRO.600
Volumenstrom	25 - 50 l/h 0,4 - 0,8 l/min	50 - 100 l/h 0,8 - 1,7 l/min	100 - 250 l/h 1,7 - 4,2 l/min	200 - 400 l/h 3,3 - 6,7 l/min	300 - 600 l/h 5 - 10 l/min
Betriebsdruck min.	25 bar
Betriebsdruck max.	100 bar
Leistung bei max.	1,1 kW	1,5 kW	1,5 kW	2,2 kW	2,2 kW
Stromanschluss	230V ~50Hz	230V ~50Hz	230V ~50Hz	230V ~50Hz	230V ~50Hz
Gewicht	30 kg	34 kg	34 kg	38 kg	38 kg
Maße bxtxh	60x40x45	60x40x45	60x40x45	60x40x45	60x40x45

Daten:

Schalthäufigkeit 2x pro Minute
Schutzart: IP54
Medien: Wasser und niedrigviskose nicht korrosive Medien
Lautstärke: von 40 bis 85 dB
Anschlüsse: Alle Anschlussgrößen können frei gewählt werden
Abnahmemengen: Die Abnahmemenge darf nur auf min. 50% der max. Leistung reduziert werden, da die Pumpe sonst überhitzt. Die Gewährleistung der Pumpe erlischt bei Nichteinhaltung! Für geringere Abnahmemengen: Hochdruckstation DRIVE

Produkte von AFT - Air and Fluid Treatment - GmbH & Co. KG. Alle Systeme werden bei Bestellung in unserem Firmenstandort in Zirndorf für unsere Kunden zusammengebaut.
