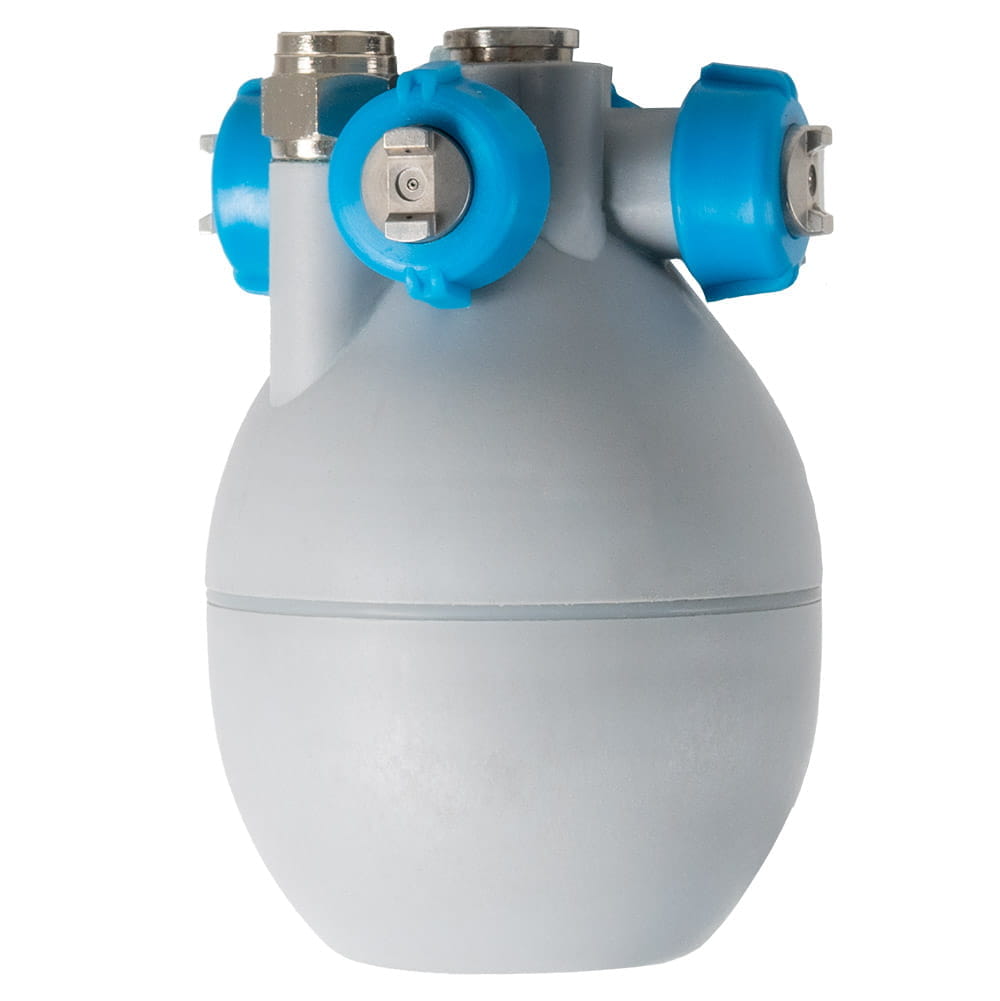

Luftbefeuchter DUALFOG mit Druckluft und Wasser

Luftbefeuchter für kleine und mittlere Bedarfsmengen.

Der DualFog Luftbefeuchter ist ein kompaktes und sehr einfach zu installierendes Luftbefeuchtungssystem, das mit Druckluftunterstützung zerstäubt und keine Hochdruckpumpe oder ähnliches benötigt.

Funktionsbeschreibung

Druckluft mit 1 bis 4 bar sowie Wasserdruck mit 1 bis 5 bar wird an die Steuereinheit mit Hygrostat angeschlossen. Wird nun die gewünschte Raum- oder Hallenfeuchte unterschritten, schaltet der DualFog ein und befeuchtet auf den eingestellten Wert.

Durch die Druckluft wird ein sehr feiner Nebel hergestellt, der wesentlich feiner ist, als mittels der Hochdruckzerstäubung. Somit können auch Raume mit sehr geringen Raumhöhen sowie Bereiche mit einer hohen Installationsdichte optimal und punktgenau befeuchtet werden.

Ein Vor- oder Nachtropfen der Düse ist durch ein interne Luft-Wasser-Ventil ausgeschlossen. Fehlt die Druckluftversorgung, schließt der Wasserzulauf vollautomatisch - auch im Störfall ohne Energieversorgung.

Die Nebelleistung der Düsen kann über den Luftdruck reguliert werden. Die Wasserzufuhr wird dann automatisch angeglichen, so dass immer das optimale Verhältnis Wasser zu Luft für eine mikrofeine Zerstäubung ansteht.

Verwenden Sie nur vollentkalktes - und vollentsalztes Wasser, um Ihre Produkte vor Ablagerungen zu schützen und die Anlagentechnik wie Düsen und Ventile nicht vorzeitig verschleißen zu lassen. Nur mit aufbereitetem Befeuchtungswasser ist ein tropfenfreier Betrieb möglich.

» Auslegung

Eine DualFog Grundeinheit kann mit 1 bis 4 Düsen bestückt werden. Die Seiten, die nicht benötigt werden, können mit einem Blindstopfen verschlossen werden. Wird anschließend mehr Befeuchtungsleistung benötigt, müssen lediglich die Düsenanzahlen angepasst werden, was innerhalb von einer Minute selbst durchgeführt werden kann.

Eine Düse produziert bis zu 4,5 l/h. Damit können Räume mit bis zu 750 m³ auf 60% rel. Feuchte auf befeuchtet werden. Bedenken Sie hierzu, dass ein Luftaustausch, wie z.B. eine Lüftungsanlage oder eine Kühlanlage die Bedarfsmenge stark erhöhen kann. Hierzu kontaktieren Sie bitte unseren Support.

Werden nun 4 Düsen angeschlossen, die immer um 90° versetzt angeordnet sind, kann bis zu 18 l/h zerstäubt werden. Der DualFog muss dann mittig und Deckennah angeordnet werden, damit eine homogene Aufbefeuchtung in Ihrem Raum erzielt werden kann.

Es muss immer mindestens 1,5m Abstand in Nebelrichtung zu Objekten eingehalten werden.

Die Luftversorgung beträgt 40 l/min bei einer Düse und maximaler Befeuchtungsleistung.
