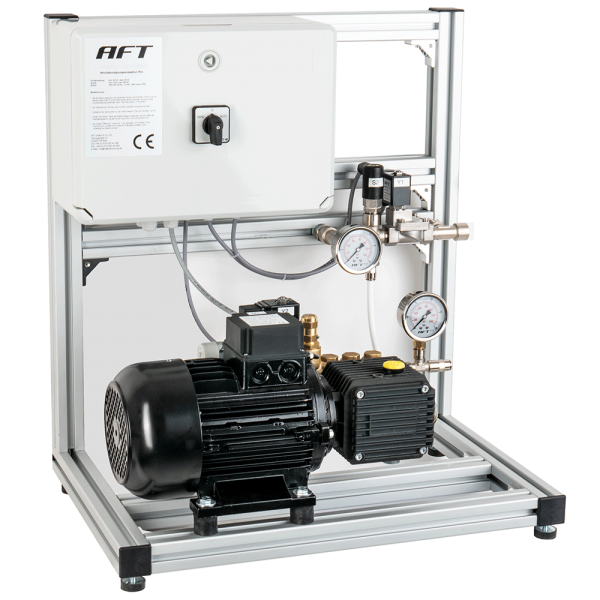

Die Hochdruckpumpenstationen Serie PRO zeichnen sich durch die Verwendung von hochwertigen Industriekomponenten sowie einer bewährten Konstruktion aus.
Die Hochdruck-Reihenkolbenpumpe arbeitet sehr wartungsfreundlich, leise und wirtschaftlich.
Sämtliche Komponenten sind auf ein Aluminiumgestell montiert, was einen sehr kompakten Aufbau ermöglicht.



Die Druckeinstellung an der Hochdruckpumpe wird über ein Druckjustierventil an der Pumpe eingestellt und kann jederzeit per Hand verändert werden. Der Druckbereich liegt bei 5 bis 100 bar. Optional bis 160 bar.



Bedienung
Die Hochdruckanlage kann wahlweise über einen auf der Front montierten Nockenschalter oder über einen externen Kontakt wie Schalter, Fernbedienung oder Lichtschranke geschaltet werden. Hierzu muss der Wahlschalter auf der Front auf Automatik gestellt werden.



Trockenlaufschutz
Ein im Zulauf installiertes Magnetventil sperrt die Wasserversorgung im ausgeschalteten Zustand. Geht die Pumpe in Betrieb, öffnet das Magnetventil und die Pumpe erzeugt den gewünschten und voreingestellten Druck. Fällt der Zulaufwasserdruck unter 1,5 bar, schaltet die Pumpe aus, um sich selbst vor Trockenlauf zu schützen. Wird der Druck wieder erreicht, geht die Pumpe wieder in Betrieb.



Druckentlastung/ Geräteschutz
Wenn die Pumpe sich ausschaltet, wird parallel ein Hochdruckmagnetventil für wenige Sekunden geöffnet, damit sich der Hochdruck entspannen kann. Dies ist besonders wichtig, da sonst alle Niederdruckkomponenten durch einen Druckschlag zerstört werden können. Die Druckentspannleitung muss in einen Behälter oder Ablauf geführt werden.

Typ	HDP.PRO.50	HDP.PRO.100	HDP.PRO.250	HDP.PRO.400	HDP.PRO.600
Volumenstrom	25 - 50 l/h 0,4 - 0,8 l/min	50 - 100 l/h 0,8 - 1,7 l/min	100 - 250 l/h 1,7 - 4,2 l/min	200 - 400 l/h 3,3 - 6,7 l/min	300 - 600 l/h 5 - 10 l/min
Leistung bei max.	1 kW	2 kW	2 kW	3 kW	4 kW
Gewicht	8 kg	10 kg	12 kg	15 kg	18 kg
Maße bxtxh	60x40x45	60x40x45	60x40x45	60x40x45	60x40x45



Typ	HDP.PRO.800	HDP.PRO.1000	HDP.PRO.1200	HDP.PRO.1600	HDP.PRO.2000
Volumenstrom	400 - 800 l/h 6,7 - 13,4 l/min	500 - 1000 l/h 8,4 - 16,7 l/min	600 - 1200 l/h 10 - 20 l/min	800 - 1600 l/h 13,4 - 26,7 l/min	1000 - 2000 l/h 16,7 - 33,4 l/min
Leistung bei max.	4 kW	5 kW	6 kW	7 kW	11 kW
Gewicht	22 kg	26 kg	34 kg	42 kg	53 kg
Maße bxtxh	60x40x45	70x50x60	70x60x60	80x60x60	100x70x70



• Spannungsversorgung: bis 2 kW, 230V. Über 2 kW, 400V
• Schalthäufigkeit 5 x Ein Aus pro Minute
• Schutzart: IP54
• Medien: Wasser und niedrigviskose nicht korrosive Medien
• Lautstärke: von 40 bis 75 dB
• Anschlüsse: Alle Anschlussgrößen können frei gewählt werden
• Abnahmemengen: Die Abnahmemenge darf nur auf min. 50% der max. Leistung reduziert werden, da die Pumpe sonst überhitzt. Die Gewährleistung der Pumpe erlischt bei Nichteinhaltung! Für geringere Abnahmemengen: Hochdruckstation DRIVE
