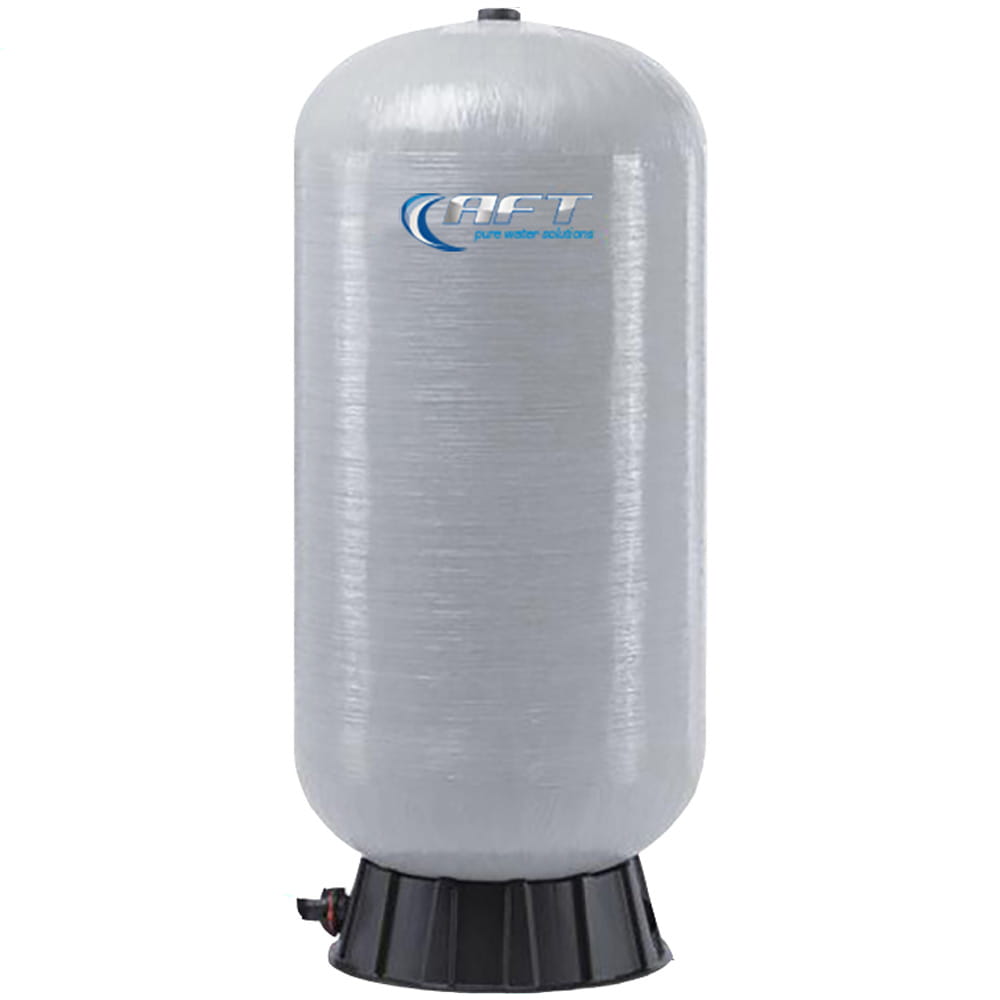

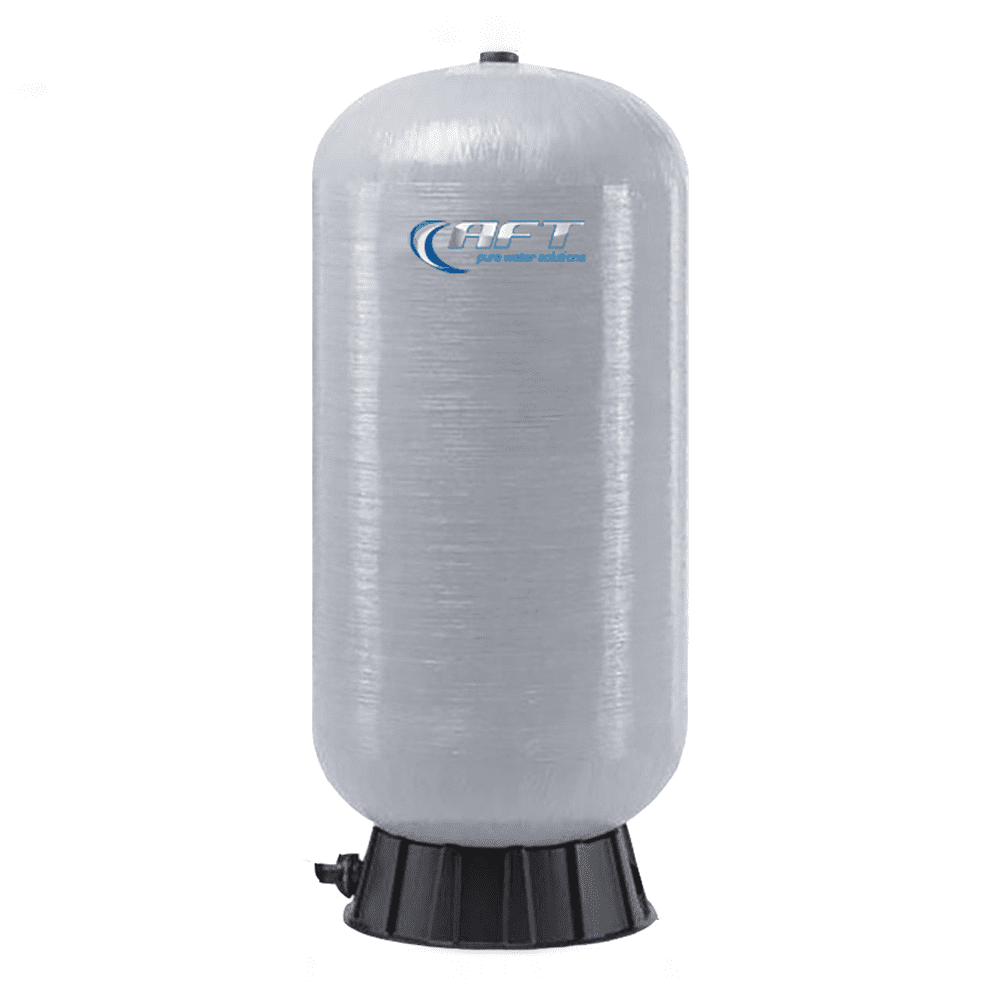

Umkehrosmoseanlage bis 60/120/180 l/h - interner Drucktank
Stationäre Umkehrosmoseanlage mit Druckspeicher für hohe Abnahmeleistungen in kurzer Zeit
Für alle Anwendungen mit sporadisch hohen Abnahmen. Das erzeugte Osmosewasser hat eine Wasserhärte von 0° und eine Leitfähigkeit kleiner 30 µS/cm, abhängig von Ihrer örtlichen Wasserhärte und der Anlageneinstellung. Wird ein geringerer Leitwert benötigt, kann ein Ionenaustauscher oder EDI-Modul nachgeschaltet werden.
» Funktionsprinzip
Die Umkehrosmoseanlage arbeitet wie ein permanenter Rückspülfilter, der einen Teil als Produktwasser (Permeat) und einen Teil als Abwasser (Konzentrat) trennt. Das Permeat erfüllt die Vorgaben der VDI und produziert zudem noch hochwertiges Osmosewasser ohne Unterbrechung und ohne Harztausch.
Nach Anschluss der Wasseraufbereitung an Ihren Verbraucher, wird sofort hochreines Befüllwasser produziert. Am Leitfähigkeitsmessgerät kann die aktuelle Permeatreinheit abgelesen werden.
» Anforderungen an das Zulaufwasser
Die Qualität des Zulaufwassers muss folgende Grenzen einhalten. Anderweitig muss eine Enthärtungskartusche zur Vorbehandlung eingesetzt werden. Gern beraten wir Sie hierzu!
- Gesamthärte < 24°GH
- freies Chlor nicht nachweisbar
- Eisen < 0,12 mg/l
- Kieselsäure < 20 mg/l
- Mangan < 0,07 mg/l
- Sulfat < 270 mg/l
- Chlordioxid nicht nachweisbar
- Kolloid-Index < 3
- ph-Wert 4-9

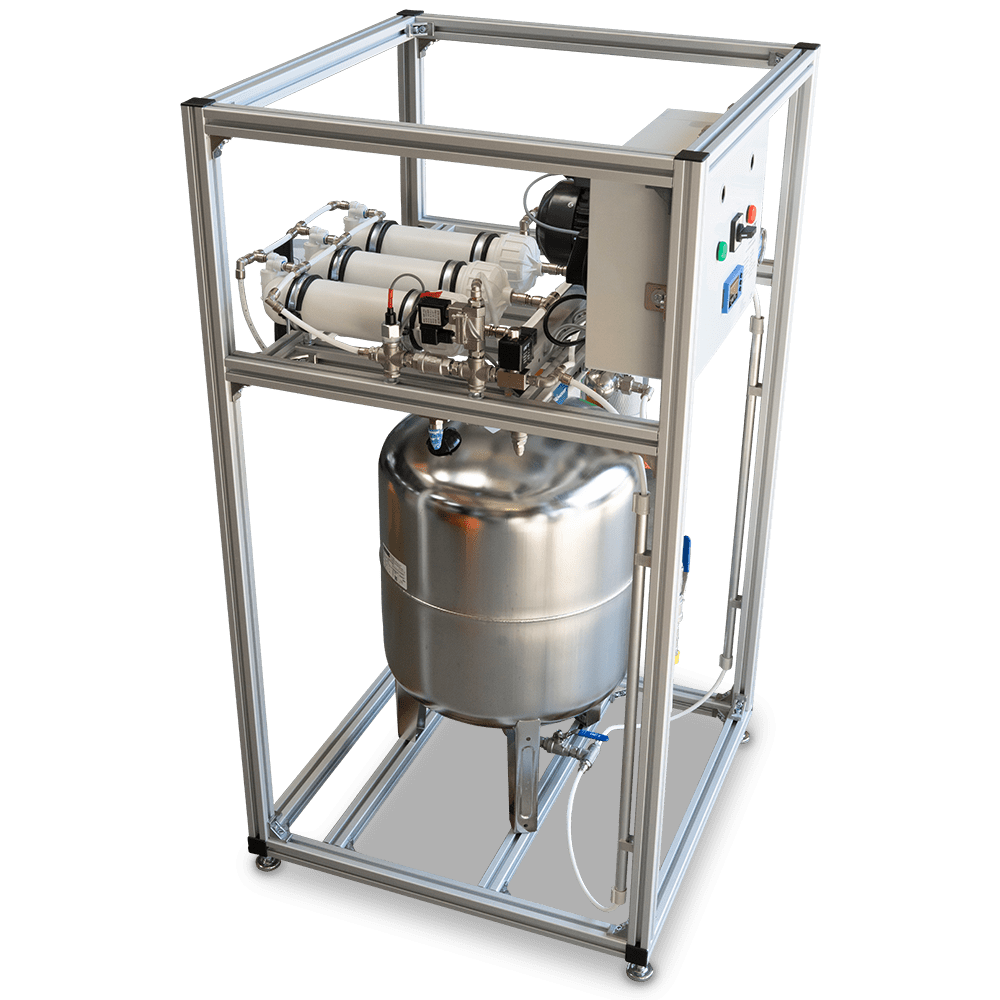

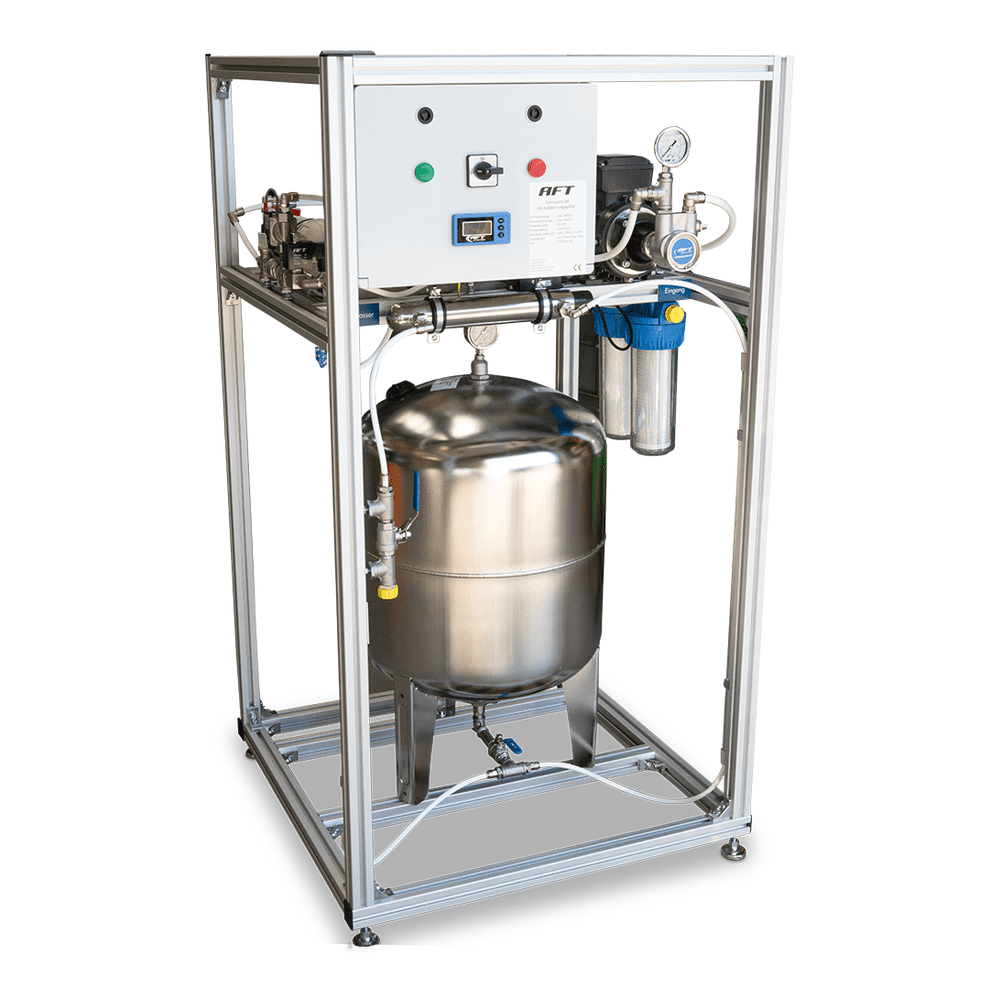

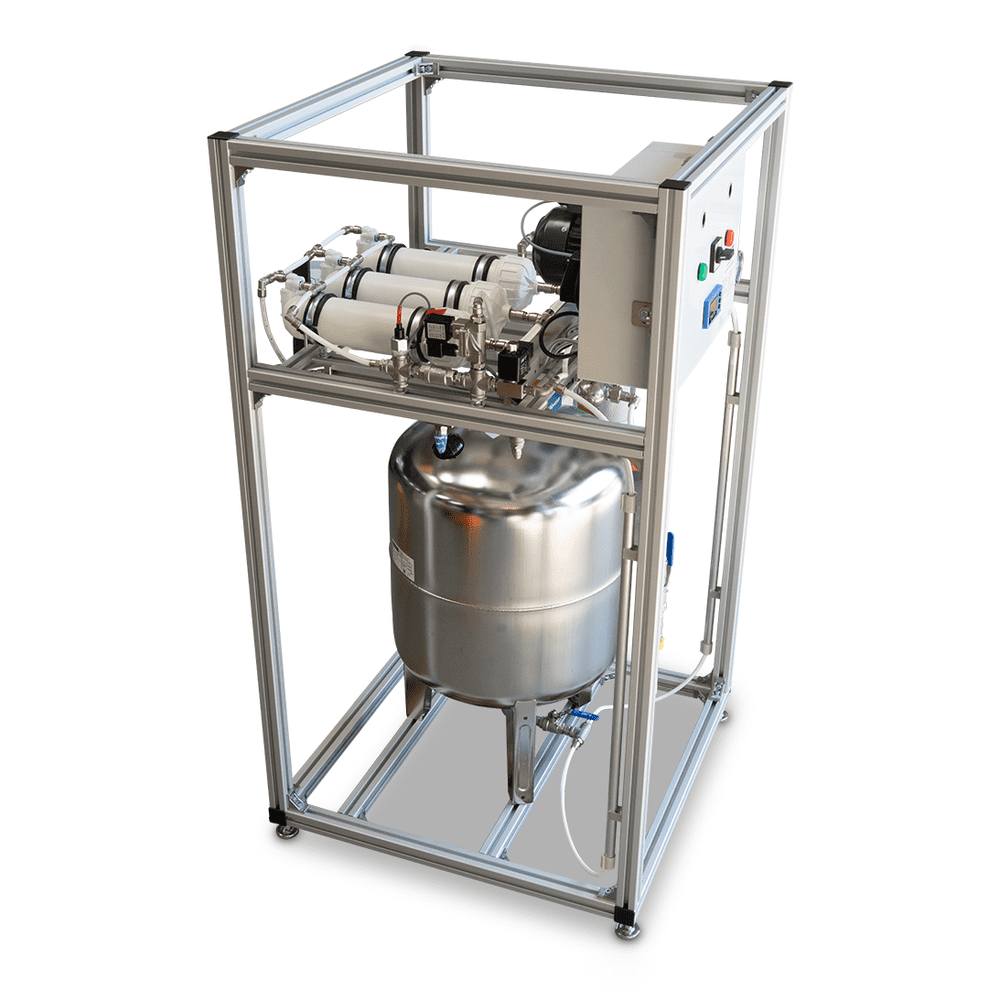

» Die Umkehrosmoseanlage ist wie folgt aufgebaut
- Aluminiumgestell mit Standfüßen
- Drehschieberpumpe mit Motor
- Steuerung im Schaltschrank
- Leitfähigkeitsmessgerät SDK
- Feinfilter- und Aktivkohlefilterstation
- Druckwächter zur Trockenlaufüberwachung
» Ausgangsdruck
Der Ein- und Ausschaltdruck kann stufenlos eingestellt werden. Der maximale Ausgangsdruck beträgt bis zu 4 bar und sollte für nahezu alle Anwendungen ausreichend sein.
» Technische Daten
| Model | OSMOpure 60 IS | OSMOpure 120 IS | OSMOpure 180 IS |
|---|---|---|---|
| Leistung l/h | 60 | 120 | 180 |
| Tagesleistung in l/d | 1440 | 2880 | 4320 |
| Rückhalterate (Ausbeute abhängig von der Wasserqualität) | 95 - 99% je nach Ausbeute | ||
| Betriebstemperatur | 5 bis 35°C | ||
| Vordruck (nach Vorfilter) | 1 - 6 bar Fließdruck (während des Betriebs) | ||
| Ausgangsdruck | Bis 4 bar | ||
| Arbeitsdruck | typisch 6,2 bar | ||
| Aufbauart | Standanlage oder Wandbefestung | ||
| Pumpentyp / Material | Drehschieberpumpe, wasserberührte Teile aus Messing / Edelstahl und Grafit. | ||
| Motor | Einphasen-Motor, IP 44, 1400 min-1, eigenbelüftet, übertemperaturgesichert, dauerlaufgeeignet | ||
| Abwasser-Reinwasser-Verhältnis | 2:1 bis 1:1 (je nach Rohwasserqualität) | ||
| Ausbeute* | 36 bis 60% (je nach Rohwasserqualität) | ||
| Modultyp / Modulmaterial | Wickelmodul(e) aus Polyamid-Polysulfon (TFC) | ||
| Modulanzahl | 1 | 2 | 3 |
| Leistung in kW | 0,37 | 0,55 | 0,55 |
| Vorfiltration | 10" Kombifilter (Aktivkohle + Feinfilter 5 μm) | ||
| Wasserberührte Materialien | Edelstahl, Polyamid, Polyethylen, Polypropylen, NBR | ||
| Elektrischer Anschluss | 230 Volt, 50 Hz | ||
| Wasseranschlüsse | Gewinde G 1/2" innen | ||
| Maße (L × B × H) in mm | 50 Liter 700 x 700 x 1400; 100 & 120 Liter 850 x 850 x 1600 | ||
| Gewicht in kg bis 50 ; 120Liter | 46 ; 64 | 48 ; 66 | 52 ; 68 |
Sonderkonfigurationen
Sprechen Sie und einfach an für Sonderwünsche, Änderungen oder Maßanpassungen. Wir produzieren jede Anlage in unserem Werk und können Ihnen fast alle Wünsche erfüllen.
