Umkehrosmoseanlage bis 60/120/180 l/h - externer Drucktank

Stationäre Umkehrosmoseanlage zur professionellen und wirtschaftlichen Erzeugung von Osmosewasser.

Für alle Anwendungen mit Bedarfsmengen bis 180 l/h. Das erzeugte Osmosewasser hat eine Wasserhärte von 0° und eine Leitfähigkeit kleiner 30 µS/cm, abhängig von Ihrer örtlichen Wasserhärte und der Anlageneinstellung. Wird ein geringerer Leitwert benötigt, kann ein Ionenaustauscher oder EDI-Modul nachgeschaltet werden.

Funktionsprinzip

Die Umkehrosmoseanlage arbeitet wie ein permanenter Rückspülfilter, der einen Teil als Produktwasser (Permeat) und einen Teil als Abwasser (Konzentrat) trennt. Das Permeat erfüllt die Vorgaben der VDI und produziert zudem noch hochwertiges Osmosewasser ohne Unterbrechung und ohne Harztausch.

Nach Anschluss der Wasseraufbereitung an Ihren Verbraucher, wird sofort hochreines Befüllwasser produziert. Am Leitfähigkeitsmessgerät kann die aktuelle Permeatreinheit abgelesen werden.

Anforderungen an das Zulaufwasser

Die Qualität des Zulaufwassers muss folgende Grenzen einhalten. Anderweitig muss eine Enthärtungskartusche zur Vorbehandlung eingesetzt werden. Gern beraten wir Sie hierzu!

  • Gesamthärte < 24°GH
  • freies Chlor nicht nachweisbar
  • Eisen < 0,12 mg/l
  • Kieselsäure < 20 mg/l
  • Mangan < 0,07 mg/l
  • Sulfat < 270 mg/l
  • Chlordioxid nicht nachweisbar
  • Kolloid-Index < 3
  • ph-Wert 4-9

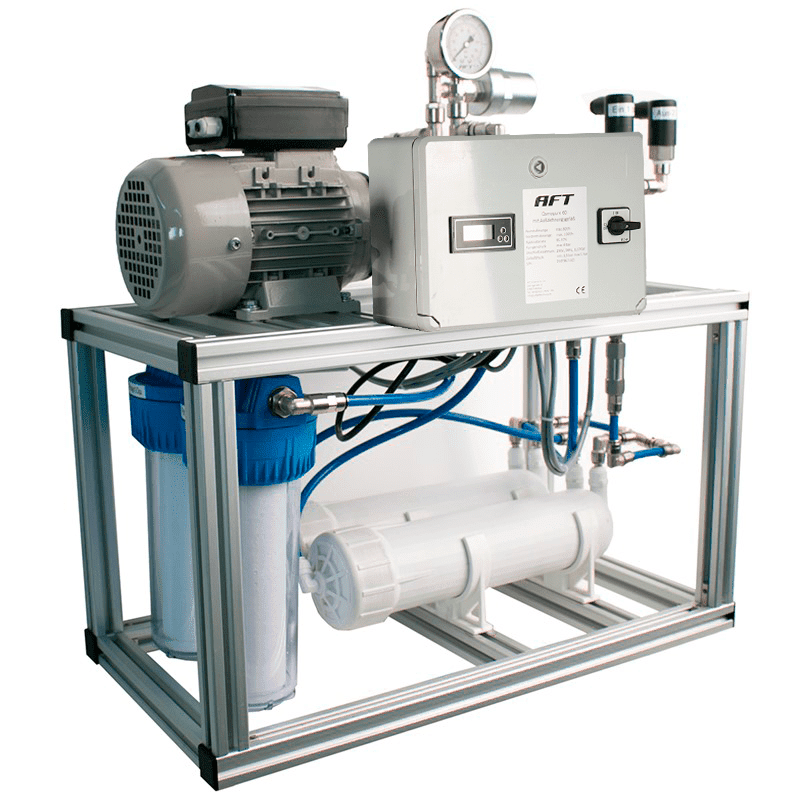

Die Umkehrosmoseanlage ist wie folgt aufgebaut

  • Aluminiumgestell mit Standfüßen
  • Drehschieberpumpe mit Motor
  • Steuerung im Schaltschrank
  • Leitfähigkeitsmessgerät SDK
  • Feinfilter- und Aktivkohlefilterstation
  • Druckwächter zur Trockenlaufüberwachung

Ausgangsdruck

Der Ein- und Ausschaltdruck kann stufenlos eingestellt werden. Der maximale Ausgangsdruck beträgt bis zu 4 bar und sollte für nahezu alle Anwendungen ausreichend sein.



Technische Daten

Model

OSMOpure 60

OSMOpure 120

OSMOpure 180

Leistung l/h

60

120

180

Tagesleistung in l/d

1440 2880

4320

Rückhalterate (Ausbeute abhängig von der Wasserqualität)

85 - 97% je nach Ausbeute

Betriebstemperatur

5 bis 35°C

Vordruck (nach Vorfilter)

1 - 6 bar während des Betriebs

Ausgangsdruck

Bis 4 bar

Arbeitsdruck

typisch 6,2 bar

Aufbauart

Standanlage oder Wandbefestung

Pumpentyp / Material

Drehschieberpumpe, wasserberührte Teile aus Messing / Edelstahl und Grafit.

Motor

Einphasen-Motor, IP 44, 1400 min-1, eigenbelüftet, übertemperaturgesichert, dauerlaufgeeignet

Abwasser-Reinwasser-Verhältnis

3:1 bis 1:1 (je nach Rohwasserqualität)

Ausbeute*

25 bis 60% (je nach Rohwasserqualität)

Modultyp / Modulmaterial

Wickelmodul(e) aus Polyamid-Polysulfon (TFC)

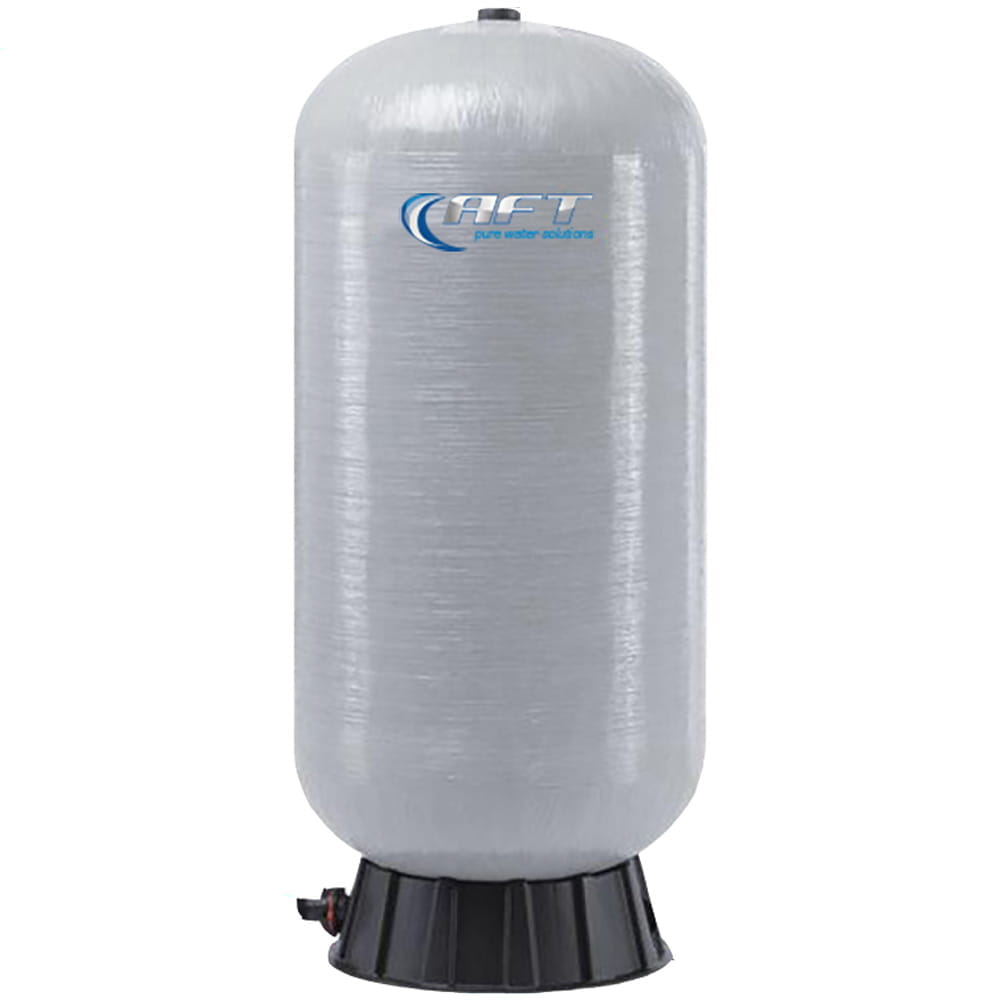

Größe Ausdehnungsgefäß

10 Liter

Modulanzahl

1

2 3

Modulgröße

3012

Vorfiltration

10" Kombifilter (Aktivkohle + Feinfilter 5 μm)

Wasserberührte Materialien

Polyamid, Polyethylen, Polypropylen, NBR

Elektrischer Anschluss

230 Volt, 50 Hz

Anschlussleistung in kW

0,37

Wasseranschlüsse

Gewinde G 1/4“ ig

Maße (L × B × H) in mm

700 x 680 x 320

Gewicht in kg

26

28

30





Produkte von AFT - Air and Fluid Treatment - GmbH & Co. KG. Alle Systeme werden bei Bestellung in unserem Firmenstandort in Zirndorf für unsere Kunden zusammengebaut.
