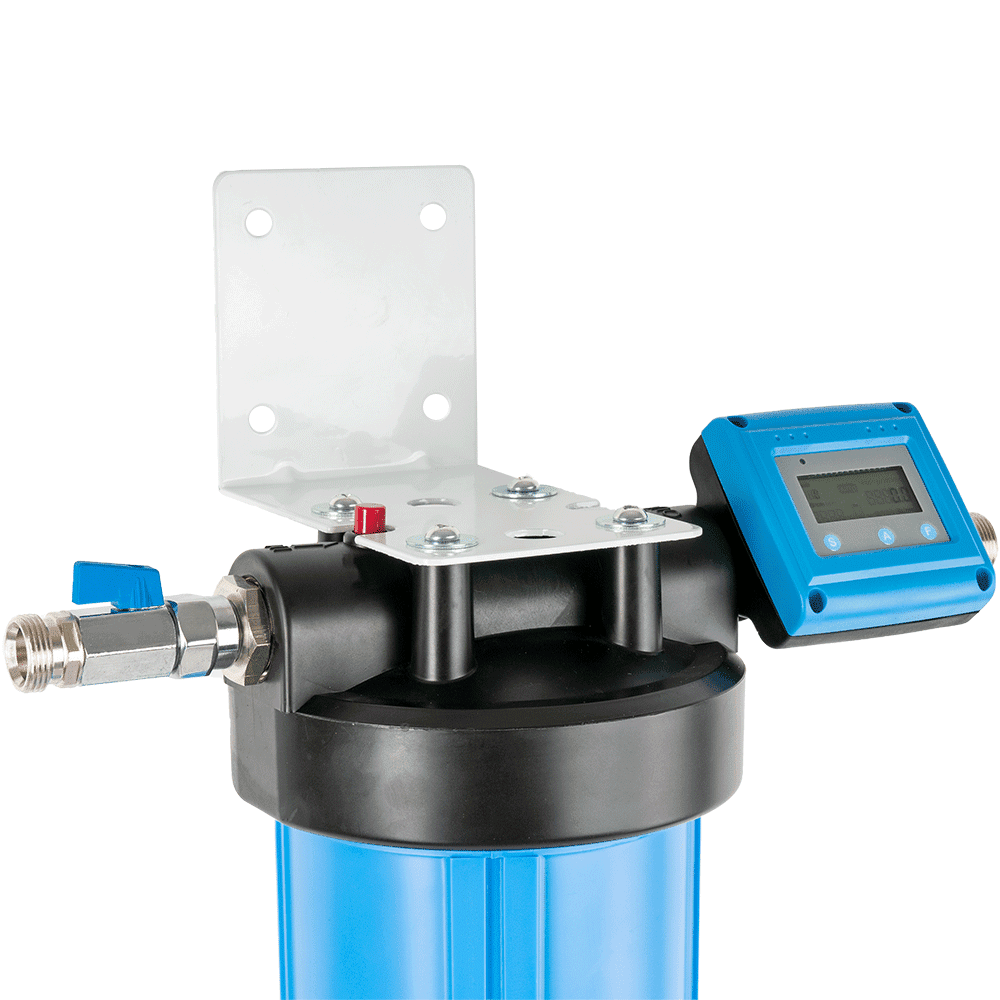

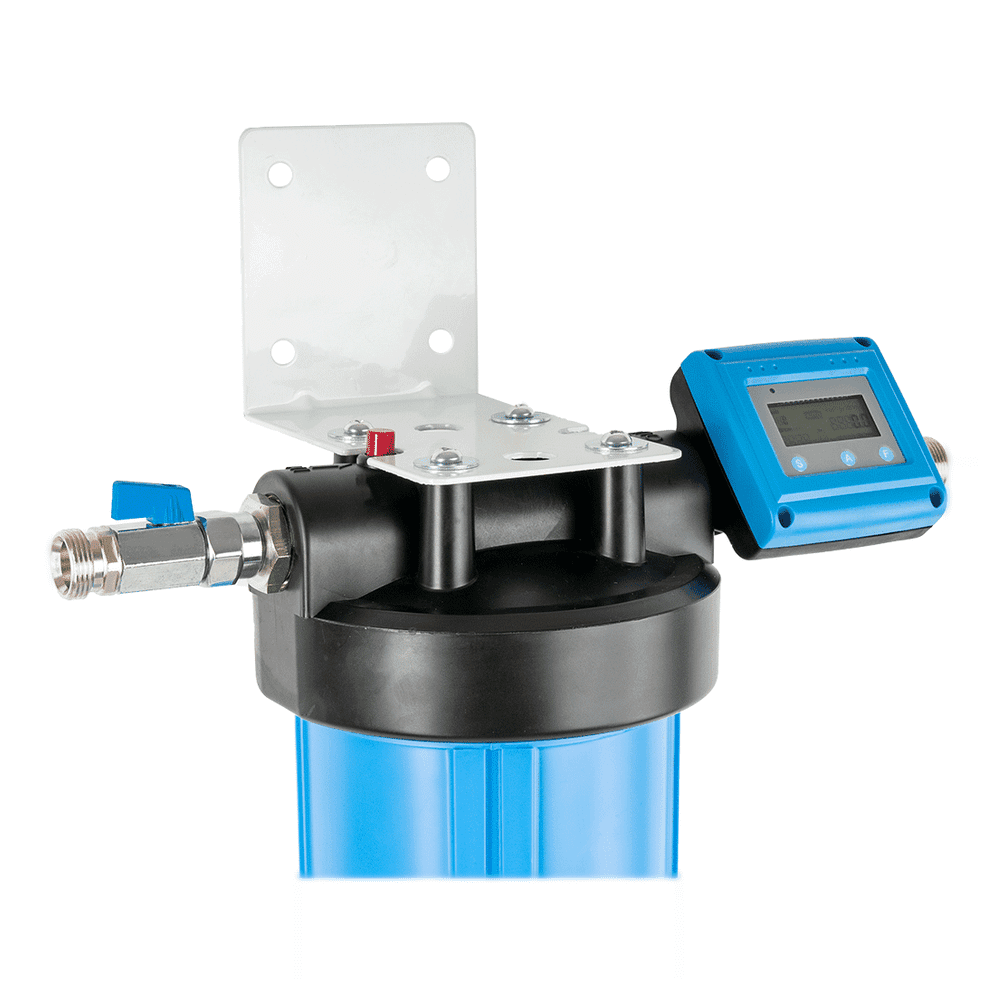

Heizungswassersystem HWB

Heizungswasser fachgerecht entsalzen und entkalken

Kartuschensystem mit hocheffizienten Ionenaustauscherharzen.

Die AFT HWB Serie ist ein Wasserfiltersystem zur Herstellung von Deionat mit einem Leitwert von 0 ~ 4 µS und einer Gesamthärte von 0°GH. Eine gleichbleibende Wasserqualität kann sofort und in hohen Mengen entnommen werden. Das HWB System eignet sich zur Festinstallation, sowie als mobile Lösung zur Befüllung und Nachspeisung von großen Heizanlagen.

» Wie erkenne ich das mein Mischbettharz erschöpft ist?

» Hierfür wird ein Leitfähigkeitsmessgerät benötigt!

Über ein Leitfähigkeitsmessgerät wird die Leitfähigkeit im gereinigten Wasser gemessen und somit die Qualität des Wassers und des verwendeten Harzes abgeleitet. Die elektrolytische Leitfähigkeit ist hierbei die wichtigste analytische Größe zur Bestimmung der Reinstwasserqualität. Die Messung erfolgt in µS/cm oder ppm, je nach Verwendung des VE-Wassers gelten unterschiedliche Grenzwerte. Wird der geforderte oder gewünschte Grenzwert überschritten muss das Harz erneuert werden.

Haben Sie Fragen zu Grenzwerten, Harzen oder Messtechniken?

Kontaktieren Sie uns! Wir helfen Ihnen gerne mit einer fachkundigen Beratung die richtigen Produkte für Ihre Anwendung zu finden.

Die Verwendung von Indikatorharz ist bei diesem System leider nicht möglich.

Typ Harzvolumen L x T x H Gewicht inkl.
Kartusche
Ca.Ausbeute bei 10°GH Durchfluss pro Minute
HWB Mono 4 Liter 40 x 20 x 75 cm 7 kg 600 Liter 6 Liter
HWB Dual 8 Liter 60 x 20 x 75 cm 11 kg 1200 Liter 12 Liter

» Technische Daten

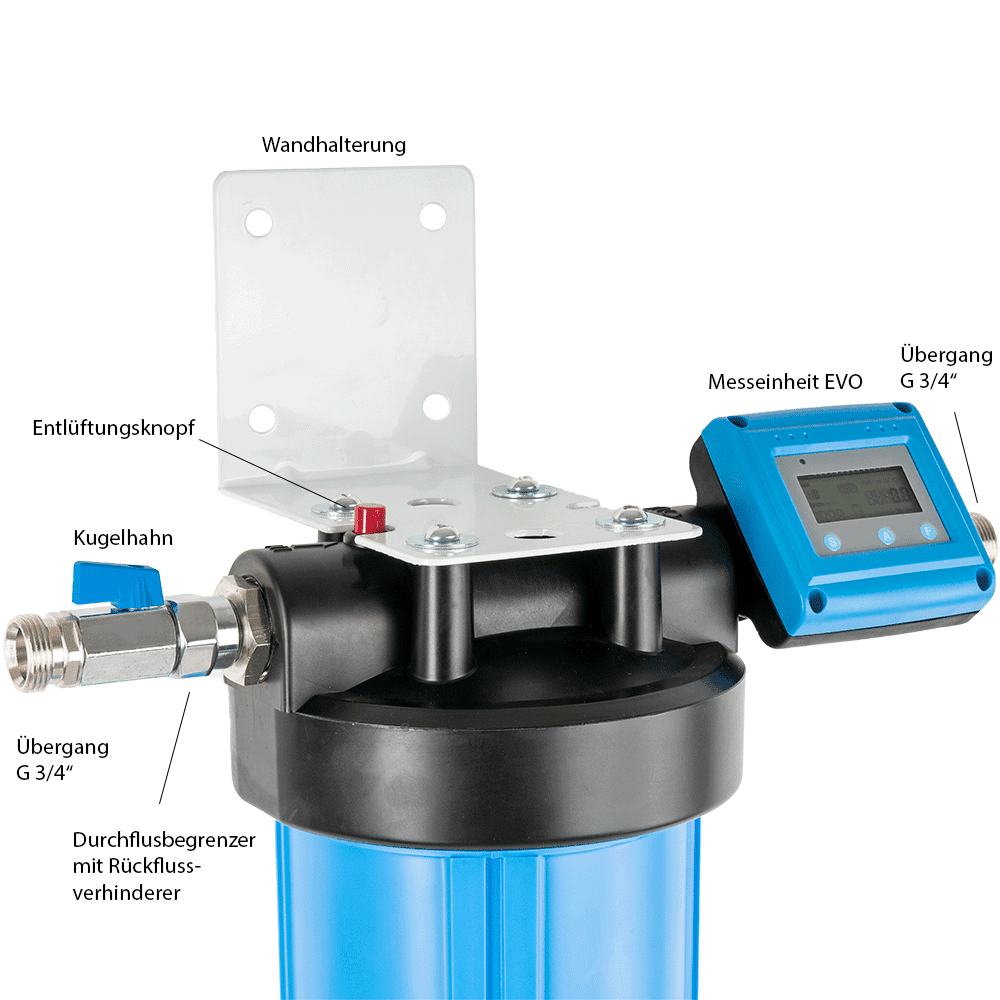

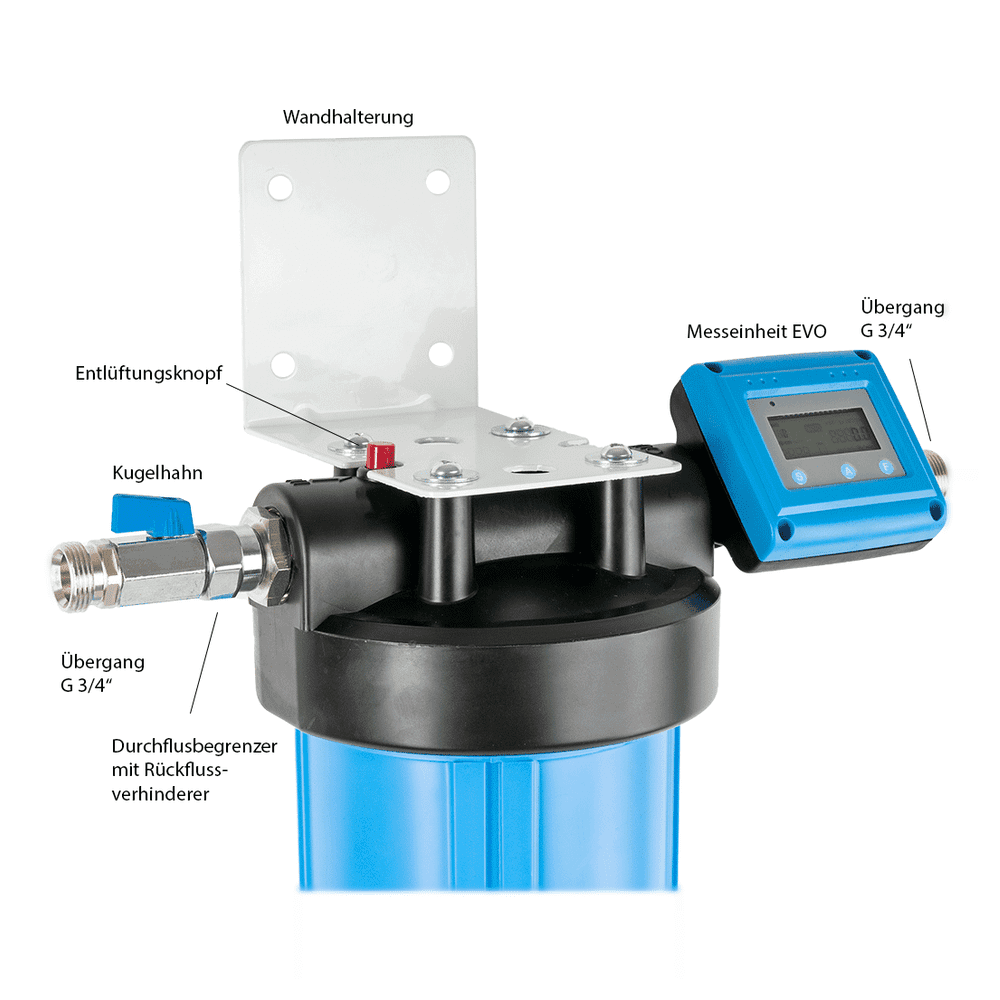

MerkmalAusführung
Anschluss Ein- und Ausgang 3/4" Außengewinde
Messeinheit EVO, misst die Leitfähigkeit und Durchflussmenge mit Grenzwertalarm
Kartusche Mischbettharzkartusche 4" x 20" pH 7. Optional mit pH Anhebung
Anschlusskopf Schwarz inkl. Wandhalterung
Betriebsdruck 0 bis 5 bar
Berstdruck 20 bar
Temperatur 0 bis 40 °C
Gehäuse Blau inkl. Filterschlüssel
Füllarmatur Nach Konfiguration: Druckminderer mit Manometer oder Füllkombination BA (Systemtrenner BA + Druckminderer), am Eingang montiert. Entfällt bei Auswahl „ohne“

» Lieferumfang

MengeBestandteil
1 Stück Filtergehäuse inkl. Mischbettharzkartusche (Dual: 2 Filtergehäuse inkl. Mischbettharzkartusche)
1 Stück Anschlusskopf mit Wandhalterung
1 Stück Durchflussbegrenzer (Mono: 6l/Minute, Dual: 12l/Minute)
1 Stück Leitfähigkeitsanzeige EVO
1 Stück Kugelhahn im Eingang
1 Stück Filterschlüssel
nach Konfiguration Druckminderer mit Manometer oder Füllkombination BA (Systemtrenner BA + Druckminderer), fertig am Eingang montiert. Entfällt bei Auswahl „ohne“

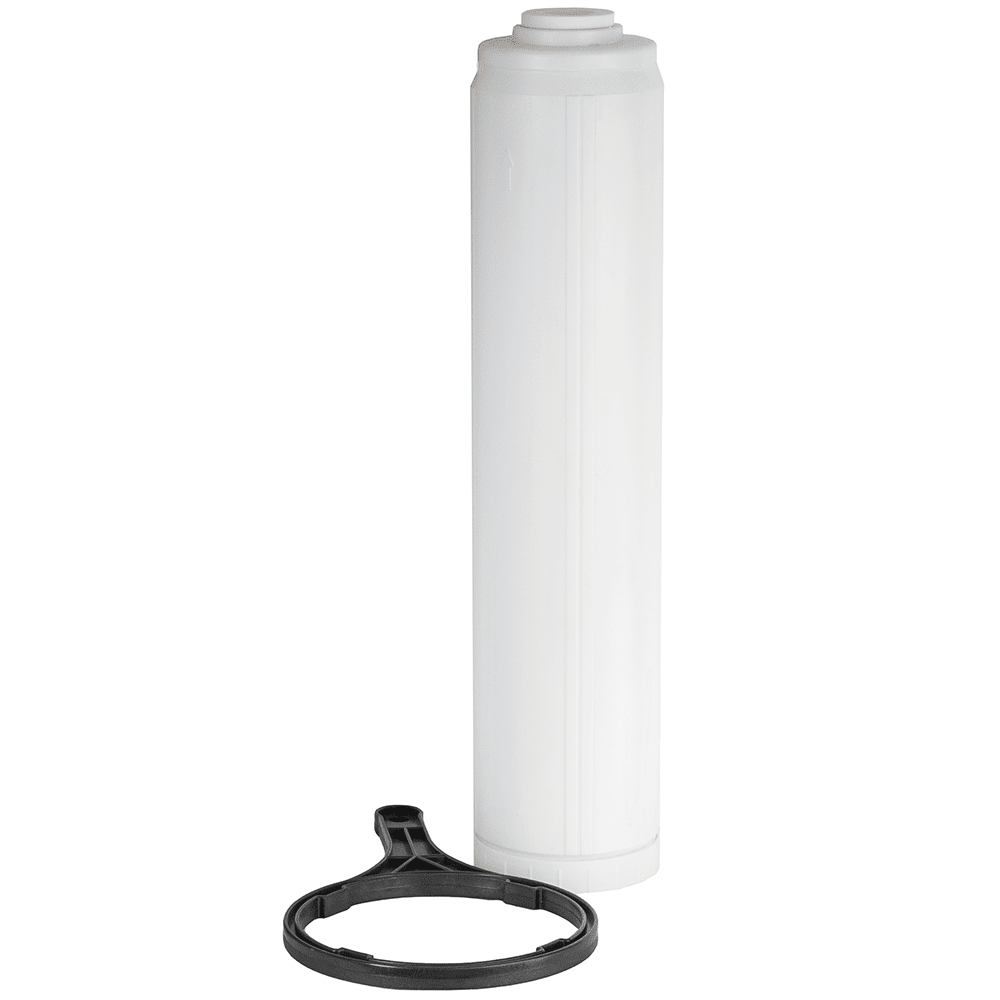

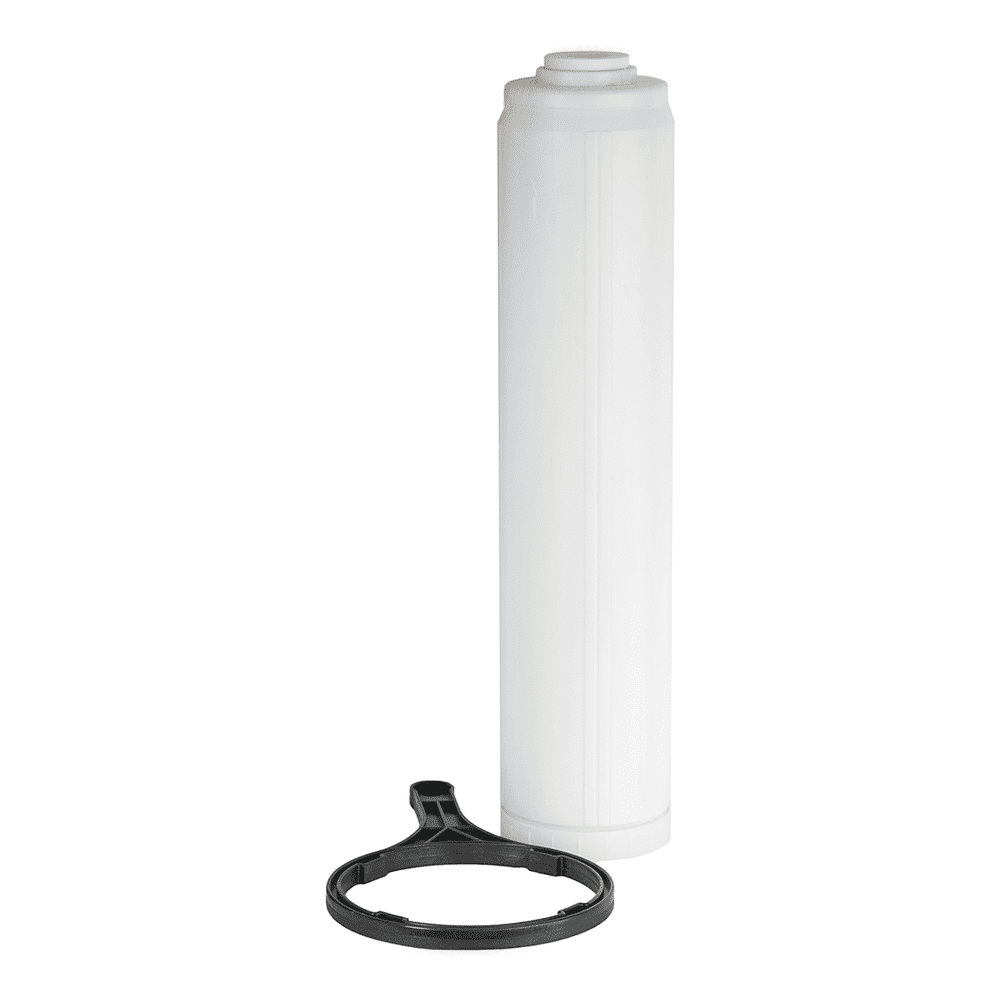

Das System HWB ist ein Kartuschenfiltersystem mit Mischbettharzkartusche. Ein Liter dieses Harzes reinigt ca. 150 Liter Leitungswasser bei 10°GH. Das wären ca. 30 Kanister destilliertes Wasser aus dem Baumarkt.

Das Auswechseln der Kartuschen dauert ca. 2 Minuten und setzt keine besonderen Qualifikationen voraus. Anhand der ausführlichen Anleitung ist jeder Handgriff klar und schnell umgesetzt. Der Rückversand der Patronen entfällt somit. Keine Wartezeiten oder Produktionsausfälle!

* Bilder sind lediglich Beispiele und können je nach Konfiguration abweichen!

0 von 0 Bewertungen

Durchschnittliche Bewertung von 0 von 5 Sternen

Bewerten Sie dieses Produkt!

Teilen Sie Ihre Erfahrungen mit anderen Kunden. So prüfen wir Bewertungen: Bewerten können nur Kunden mit Kundenkonto. Wir veröffentlichen eine Bewertung erst, wenn wir ihr einen Kauf des Artikels bei uns zuordnen können. Kritische Bewertungen veröffentlichen wir genauso wie positive. Für Bewertungen gewähren wir keine Gegenleistung. Hinweise zum Datenschutz finden Sie in unserer Datenschutzerklärung. Rechtswidrige Inhalte in Bewertungen können Sie uns per E-Mail an info@aft-shop.de melden.


Downloads

PDFProduktbroschüre und technische Daten (PDF)
Heizungswassersystem HWB Mono und Dual · 7 Seiten · 3,6 MB
PDFInstallations- und Betriebsanleitung (PDF)
Heizungswassersystem HWB Mono und Dual · 25 Seiten · 1,1 MB
PDFDatenblatt Mischbettharz (PDF)
Mischbettharz · 6 Seiten · 0,9 MB

Häufig gestellte Fragen

Welche Richtlinien gelten für Heizungswasser?

In Deutschland sind die Richtlinien der VDI 2035 (Österreich ÖNORM H 5195-1) maßgeblich und Voraussetzung für die meisten Garantiebedingungen der Hersteller.

Warum muss ich VE-Wasser verwenden?

Normales Leitungswasser stellt ein Problem für Heizungsanlagen dar. Durch die enthaltenen Erdalkalimetalle werden sogenannte Stein- oder Härtebildner ins System eingebracht. Wenn das Heizungswasser nicht aufbereitet wird und dadurch nicht den oben genannten Richtlinien entspricht, setzen sich diese Härtebildner an Wärmetauschern und anderen Bauteilen ab. Über die Jahre führt dies schleichend, neben einem höheren Verbrauch und einer stetig abfallenden Leistungseffizienz, auch zum Verlust der Garantie- und Gewährleistungsansprüche bei vielen Herstellern.

Wieviel VE-Wasser kann ich mit dem Heizungswassersystem HWB herstellen?

Die Ausbeute an VE-Wasser ist stark von Ihrer Wasserhärte vor Ort abhängig. Ein Liter Mischbettharz erzeugt bei 10 °GH rund 150 Liter reines VE-Wasser. Gerechnet ist mit einem Harzwechsel bei 100 µS/cm, wie für Heizungswasser üblich. Für strengere Grenzwerte gilt ein kleinerer Faktor, zum Beispiel 1.430 bei 50 µS/cm oder 1.150 bei 30 µS/cm. Die Ausbeute von Mischbettharz lässt sich wie folgt berechnen:

Anzahl Liter Mischbettharz x 1500 : die örtliche Härte in °GH = Liter Reinstwasser

Bitte achten Sie darauf, dass diese Richtwerte nur für unbehandelte Leitungswässer gelten und ggf. abweichen können.

Wie erkenne ich, dass mein Mischbettharz erschöpft ist?

Hierfür wird ein Leitfähigkeitsmessgerät oder ein spezielles Indikatorharz benötigt.

Über ein Leitfähigkeitsmessgerät wird die Leitfähigkeit im gereinigten Wasser gemessen und somit die Qualität des Wassers und des verwendeten Harzes abgeleitet. Die elektrolytische Leitfähigkeit ist hierbei die wichtigste analytische Größe zur Bestimmung der Reinstwasserqualität. Die Messung erfolgt in µS/cm oder ppm, je nach Verwendung des VE-Wassers gelten unterschiedliche Grenzwerte. Wird der geforderte oder gewünschte Grenzwert überschritten, muss das Harz erneuert werden.

Bei der Messung mit Indikatorharz sorgt ein spezieller Farbindikator mit zunehmendem Verbrauch für einen Farbumschlag im Harz und stellt somit den Zustand des angewendeten Harzes dar. Diese Methode ist relativ ungenau und nur für wenige Anwendungen geeignet und zu empfehlen.

Haben Sie Fragen zu Grenzwerten, Harzen oder Messtechniken?

Kontaktieren Sie uns! Wir helfen Ihnen gerne mit einer fachkundigen Beratung die richtigen Produkte für Ihre Anwendung zu finden.

Muss ein Druckminderer vor das HWB?

Die DIN 1988-200 verlangt einen Druckminderer in der Trinkwasserinstallation, sobald der Ruhedruck an einer Entnahmestelle 5 bar überschreitet. In den meisten Häusern sitzt er deshalb schon hinter der Wasseruhr. Das HWB gehört hinter diesen Druckminderer, so bleibt das Filtergehäuse vom ungeminderten Netzdruck verschont. Am Eingang sind höchstens 5 bar zulässig, der Berstdruck des Gehäuses liegt bei 20 bar. Fehlt der Druckminderer im Haus, finden Sie einen passenden mit Manometer in unserem Shop.
