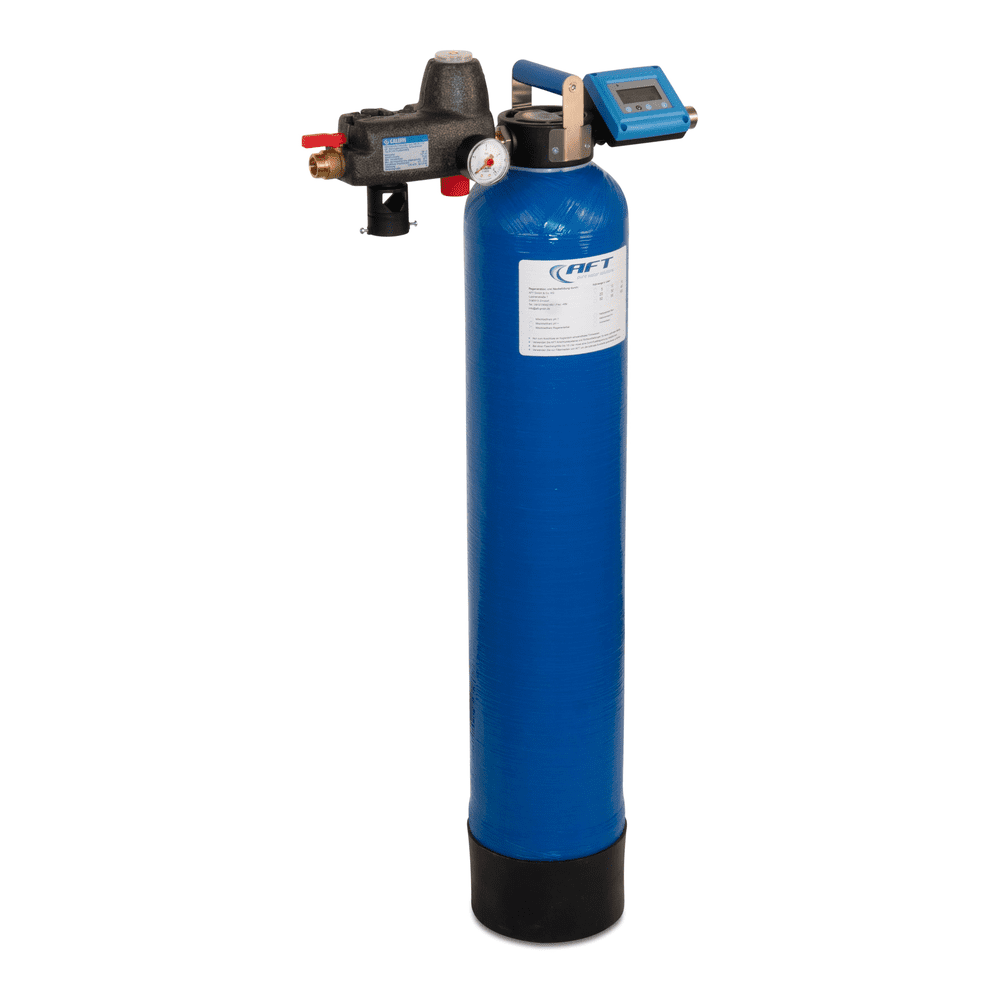

Caleffi Nachfüllkombination BA 574010

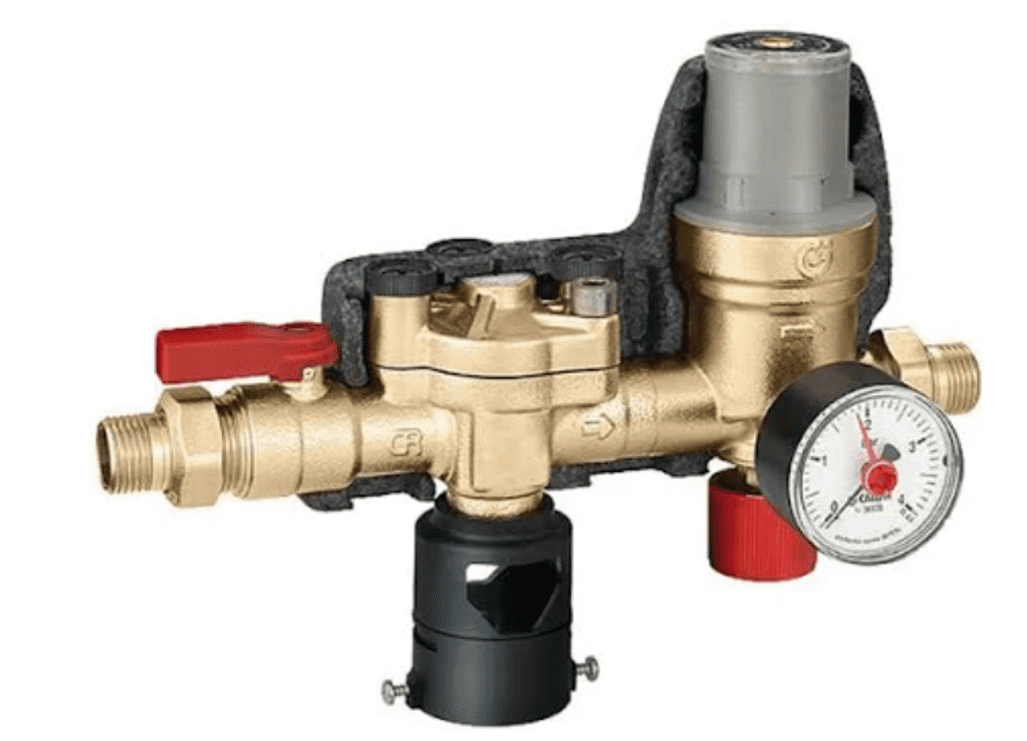

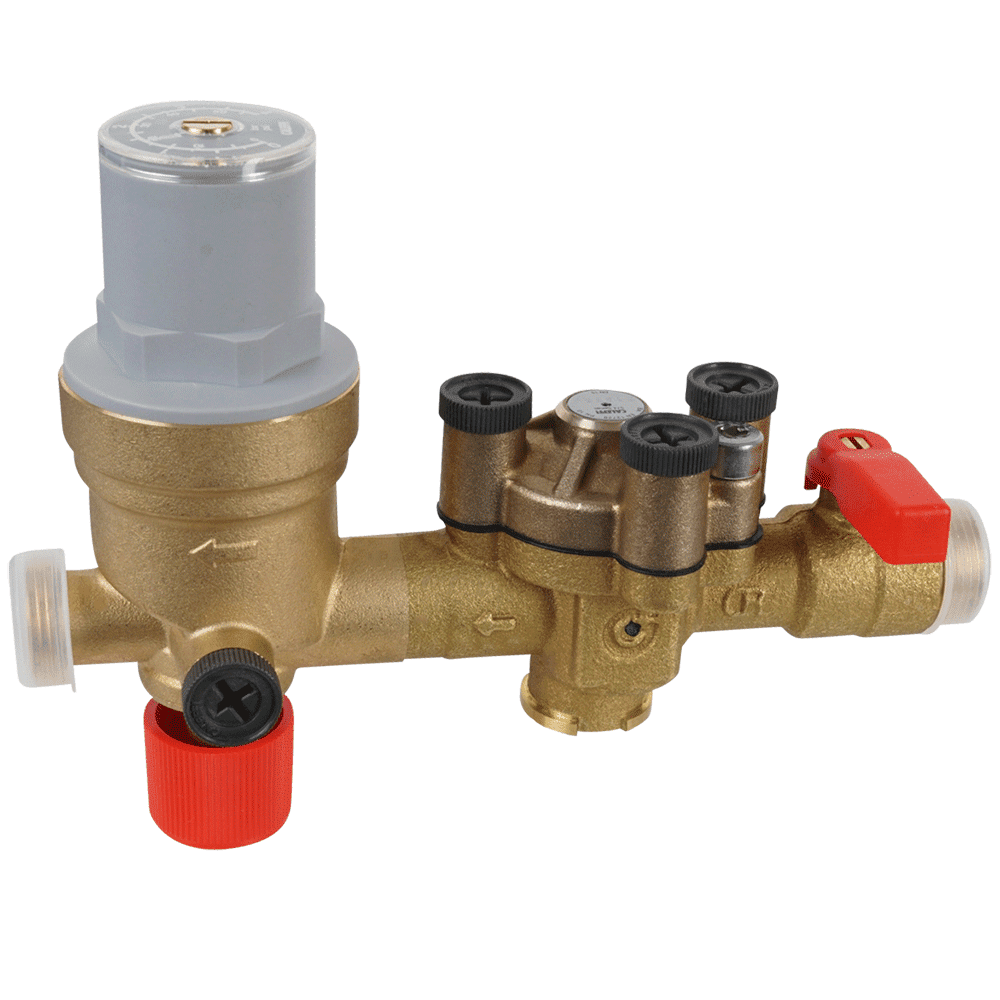

Die Nachfüllkombination vereint Systemtrenner, Druckminderer und Manometer in einem kompakten Gerät und bietet damit eine zuverlässige Lösung für die Heizungswasseraufbereitung sowie für Anwendungen mit vollentsalztem (VE-) Wasser. Der integrierte Systemtrenner entspricht der DIN EN 1717 und gewährleistet so höchste Sicherheit und Zulassung für den Einsatz im Trinkwasserbereich.

Dank des einstellbaren Druckminderers lässt sich der Systemdruck individuell anpassen. Dies stellt sicher, dass bei sinkendem Druck im Heizsystem automatisch aufbereitetes Wasser nachgespeist wird. Die Nachfüllkombination eignet sich selbstverständlich auch für andere VE-Wasser-Anwendungen, bei denen eine Druckreduzierung erforderlich ist und ein Systemtrenner vorgeschrieben wird.

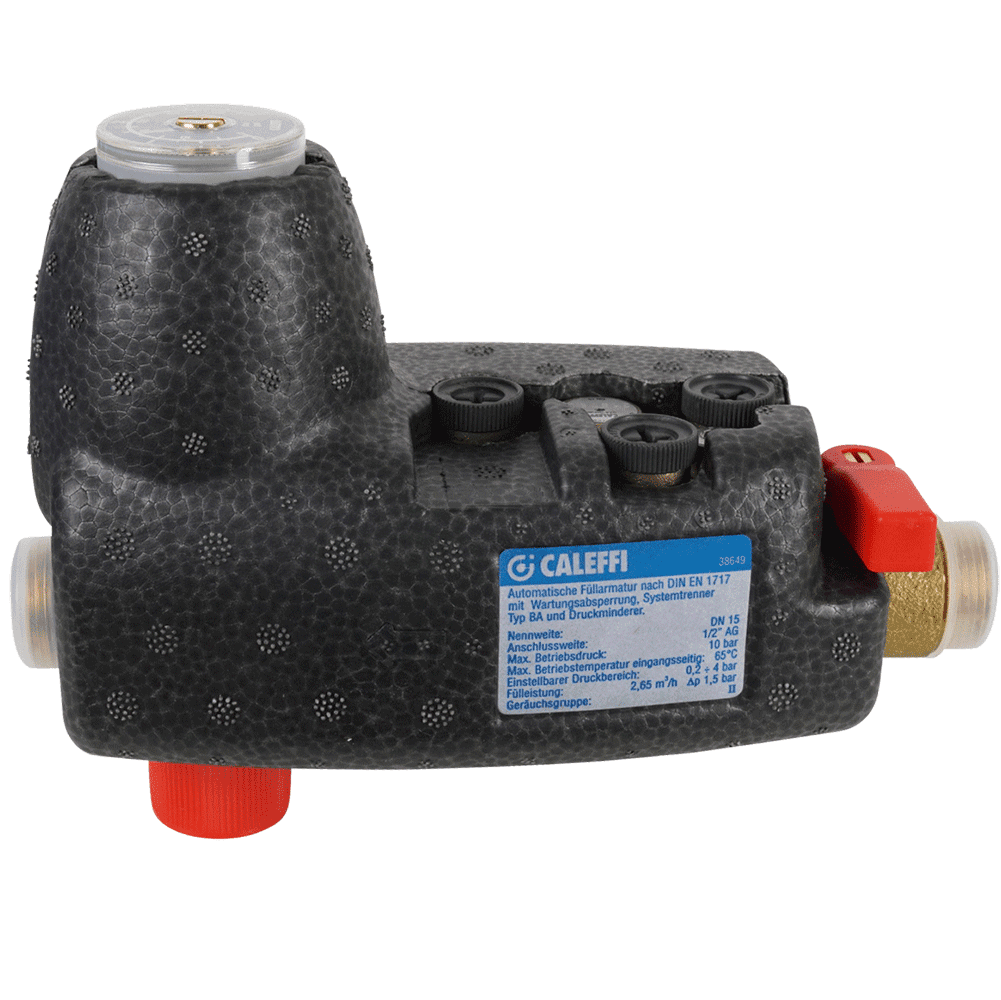

Zum Lieferumfang gehört eine hochwertige Isolierung, die das Gerät zuverlässig vor Schwitzwasser schützt und somit höchste Qualitäts- und Sicherheitsstandards erfüllt. Durch die 1/2" Anschlüsse lässt sich die Kombination problemlos in bestehende Systeme integrierbar.

Technsichen Daten:
Material Füllkombination: Messing inkl. Isolation aus ESP
Anschlüsse: 1/2" Außengewinde
Max. Eingangsdruck: 10 bar
Max Medientemperatur: 65°C
Max. Umgebungstemperatur: 65°C
Einstellbereich: 0,2 bis 4 bar
Hersteller: Caleffi
Herstellernummer: 574010

Abmessungen:

Produkte von AFT - Air and Fluid Treatment - GmbH & Co. KG. Alle Systeme werden bei Bestellung in unserem Firmenstandort in Zirndorf für unsere Kunden zusammengebaut.

Downloads

Anleitung Nachfüllkombination BA 574010

Häufig gestellte Fragen

Welche Richtlinien gelten für Heizungswasser?

In Deutschland sind die Richtlinien der VDI 2035 (Österreich ÖNORM H 5195-1) maßgeblich und Voraussetzung für die meisten Garantiebedingungen der Hersteller.

Warum muss ich VE-Wasser verwenden?

Normales Leitungswasser stellt ein Problem für Heizungsanlagen dar. Durch die enthaltenen Erdalkalimetalle werden sogenannte Stein- oder Härtebildner ins System eingebracht. Wenn das Heizungswasser nicht aufbereitet wird und dadurch nicht den oben genannten Richtlinien entspricht setzen sich diese Härtebildner an Wärmetauscher und anderen Bauteilen ab. Über die Jahre führt dies schleichend, neben einen höheren Verbrauch und einer stetig abfallenden Leistungseffizienz, auch zum Verlust der Garantie- und Gewährleistungsansprüche bei vielen Herstellern.

Wieviel VE-Wasser kann ich mit dem Vollentsalzer HWG herstellen?

Die Ausbeute an VE-Wasser ist stark von Ihrer Wasserhärte vor Ort abhängig. Ein Liter Mischbettharz erzeugt bei 10°GH ungefähr 125 Liter reines VE-Wasser. Die Ausbeute von Mischbettharz lässt sich wie folgt berechnet:

Anzahl Liter Mischbettharz x 1250 :  die örtliche Härte in °GH = Liter Reinstwasser

Bitte achten Sie darauf, dass diese Richtwerte nur für unbehandelte Leitungswässer gelten und ggf. abweichen können.

Wie erkenne ich das mein Mischbettharz erschöpft ist?

Hierfür wird ein Leitfähigkeitsmessgerät oder ein spezieller Indikatorharz benötigt.

Über ein Leitfähigkeitsmessgerät wird die Leitfähigkeit im gereinigten Wasser gemessen und somit die Qualität des Wassers und des verwendeten Harzes abgeleitet. Die elektrolytische Leitfähigkeit ist hierbei die wichtigste analytische Größe zur Bestimmung der Reinstwasserqualität. Die Messung erfolgt in µS/cm oder ppm, je nach Verwendung des VE-Wassers gelten unterschiedliche Grenzwerte. Wird der geforderte oder gewünschte Grenzwert überschritten muss das Harz erneuert werden.

Bei der Messung mit Indikatorharz sorgt ein spezieller Farbindikator mit zunehmenden Verbrauch für einen Farbumschwung im Harz und stellt somit den Zustand des angewendeten Harzes dar. Diese Methode ist relativ ungenau und nur für wenige Anwendungen geeignet und zu empfehlen.

Haben Sie Fragen zu Grenzwerten, Harzen oder Messtechniken?

Kontaktieren Sie uns! Wir helfen Ihnen gerne mit einer fachkundigen Beratung die richtigen Produkte für Ihre Anwendung zu finden.
