Umkehrosmoseanlage bis zu 500 l/h - UV-geschützter IBC Tank und Auffangwanne

Professionelle Industrieanlage für den Dauereinsatz.

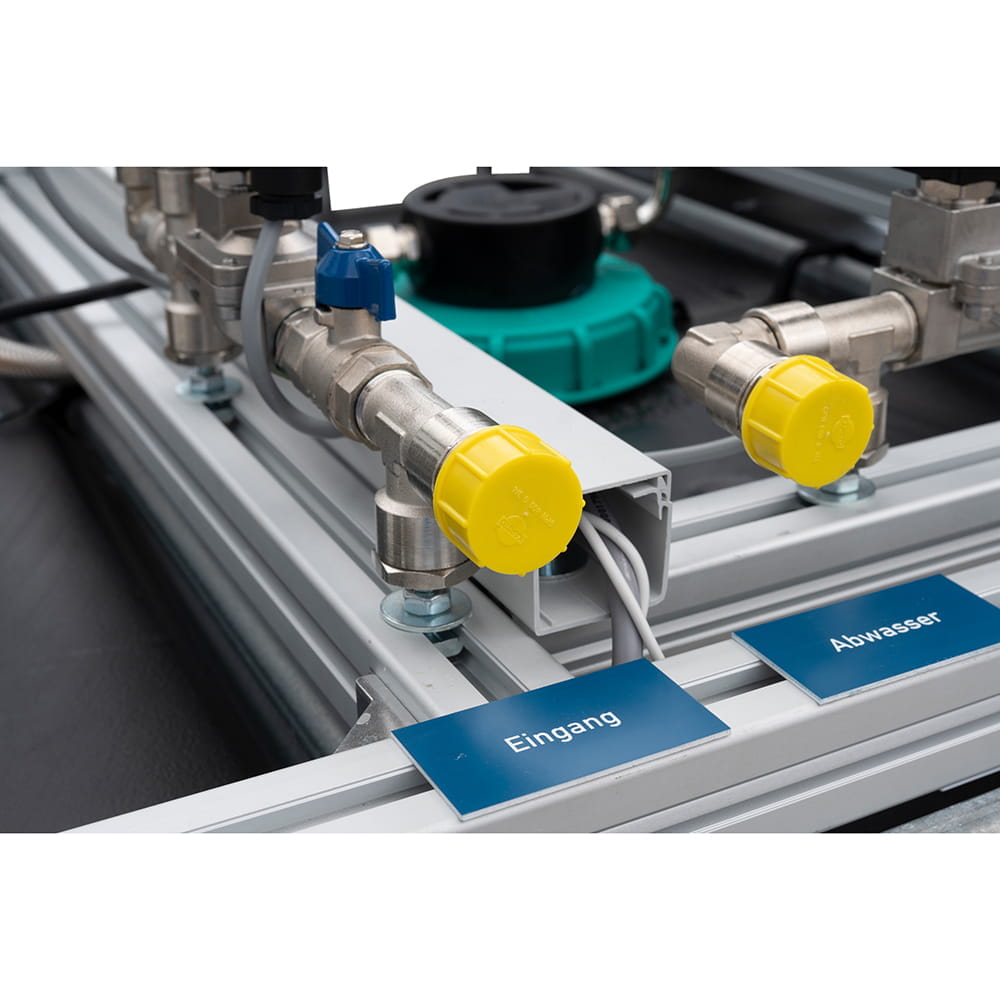

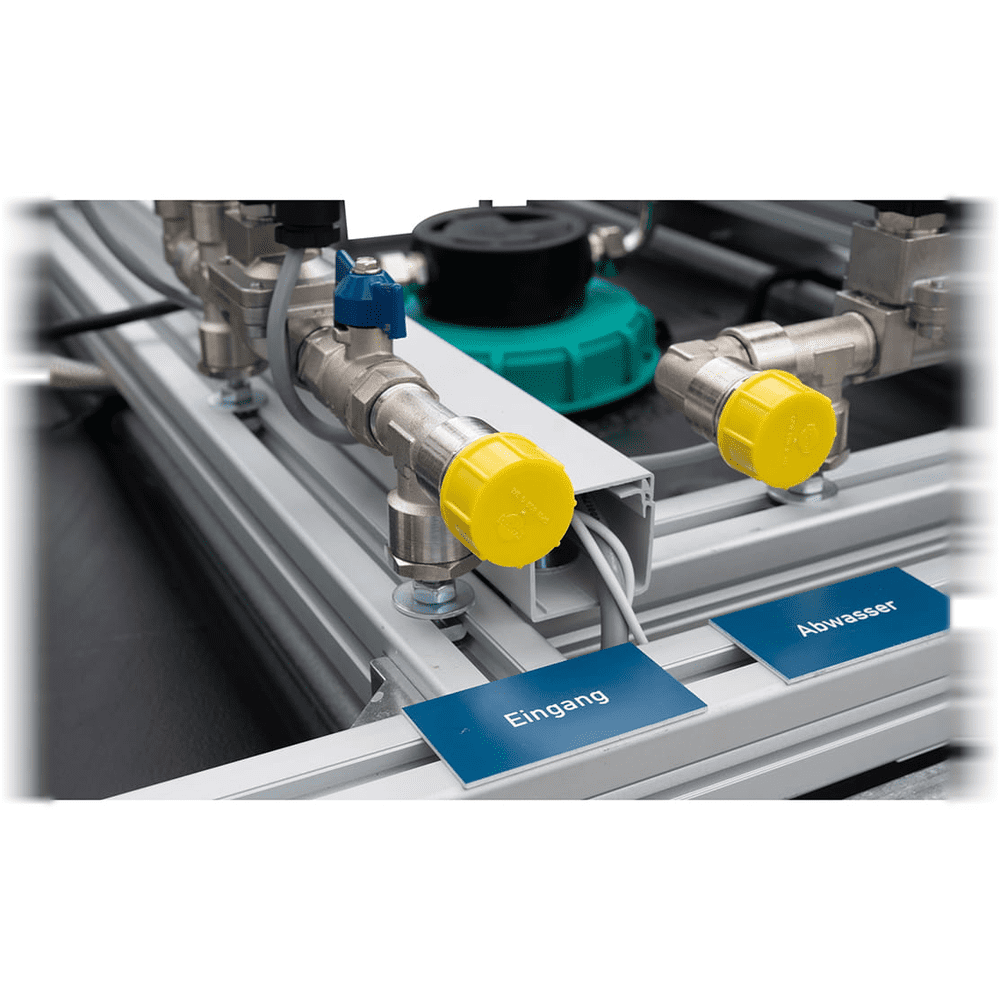

Die AFT OSMOpure Umkehrosmoseanlage produziert vollentsalztes Wasser für alle Anwendungen im Bereich Reinstwasser. Die Anlage ist mit allen relevanten Komponenten ausgestattet um sofort VE-Wasser an der Stadtwasserleitung produzieren zu können. Es wird keine vorgeschaltete Doppelenthärtungsanlage benötigt. Die Osmose-Pumpe mit Trockenlaufschutz und Eingangsdrucküberwachung sorgt für den benötigten Gegendruck des Wickelmoduls. Automatische Befüllung des drucklosen VE-Wassertanks mit Überwachung durch die Niveausteuerung. Die optionale Druckerhöhungspumpe saugt VE-Wasser aus dem Wassertank und leitet es bei Abnahme sofort und in hohen Mengen zu den einzelnen Verbrauchern. Eine direkte Abnahme an der Anlage kann selbstverständlich am Ausgang G3/4" über einen Wasserhahn durchgeführt werden. Die Druckerhöhungspumpe wird zusätzlich über zwei separate Schwimmerschalter vor Trockenlauf geschützt. Kompakter Aufbau aus Aluminiumprofilen ermöglicht eine bequeme Erweiterung und Befestigung von Sonderzubehör. Alternativ kann das VE-Wasser direkt am IBC Auslauf entnommen werden.

Der IBC-Tank verfügt über ein Volumen von 1000 Liter und bietet durch seine spezielle schwarze Farbe einen Schutz vor UV-Strahlung. In diesem werden 2 Schwimmerschalter integriert, welche direkt an die Steuerung der Osmoseanlage geknüpft sind, um ein Leer- und Überlauf zu vermeiden.

Leckage-Sicherheitspaket

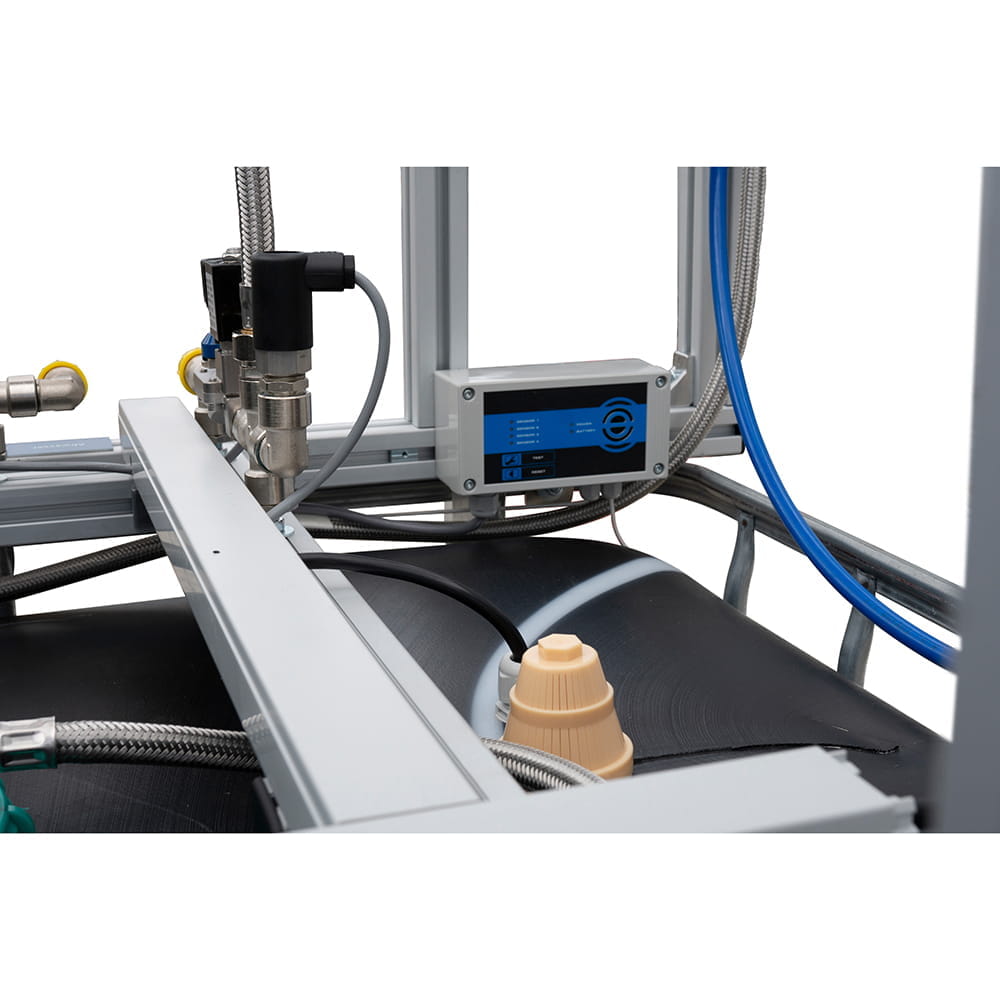

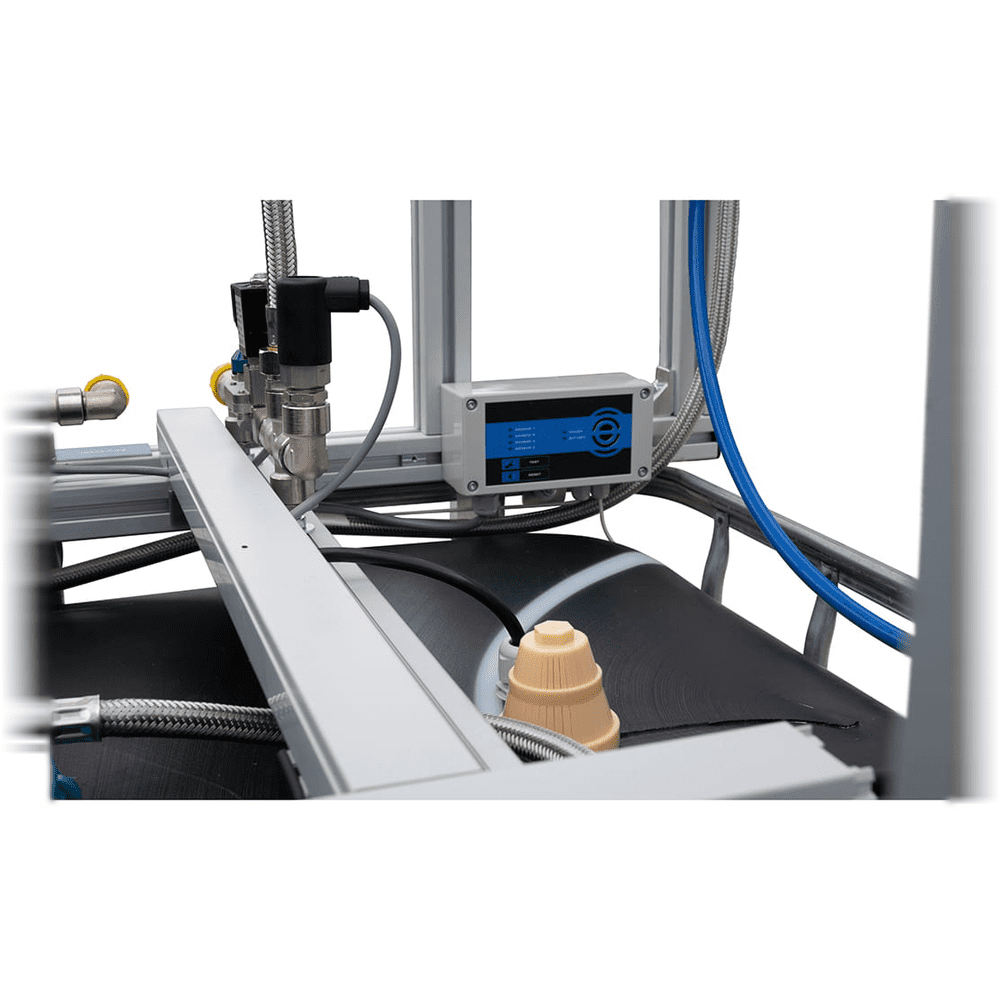

Der AFT VE-Wassermelder warnt bereits bei einer sehr geringen Leitfähigkeit zuverlässig vor Wasseraustritt und Leckagen. An dem Wassermelder können bis zu vier Sensoren angeschlossen werden. Sobald die Sensorspitzen mitWasser in Kontakt kommen, ertönt ein akustisches und optisches Signal am Gerät, zusätzlich  können über einen potenzialfreien Kontakt andere Signalgeber angesteuert werden. So wird in Verbindung mit einer AFT Umkehrosmoseanlage die Wasserzufuhr über ein Magnetventil gestoppt. Dank integrierter 9V-Batterie funktioniert das Gerät auch bei Stromausfall zuverlässig und sicher. Die AFT Umkehrosmose Anlage wird hierbei in die im Lieferumfang enthaltene Auffangwanne gestellt und der Sensor am Wannenboden befestigt. Sollte es durch Fehlfunktion der Anlage zu Wasseraustritt kommen, wird diese umgehend abgeschalten, um weitere Schäden zu vermeiden.

Lieferumfang

• Osmosepumpe als Drehschieberpumpe mit Motor

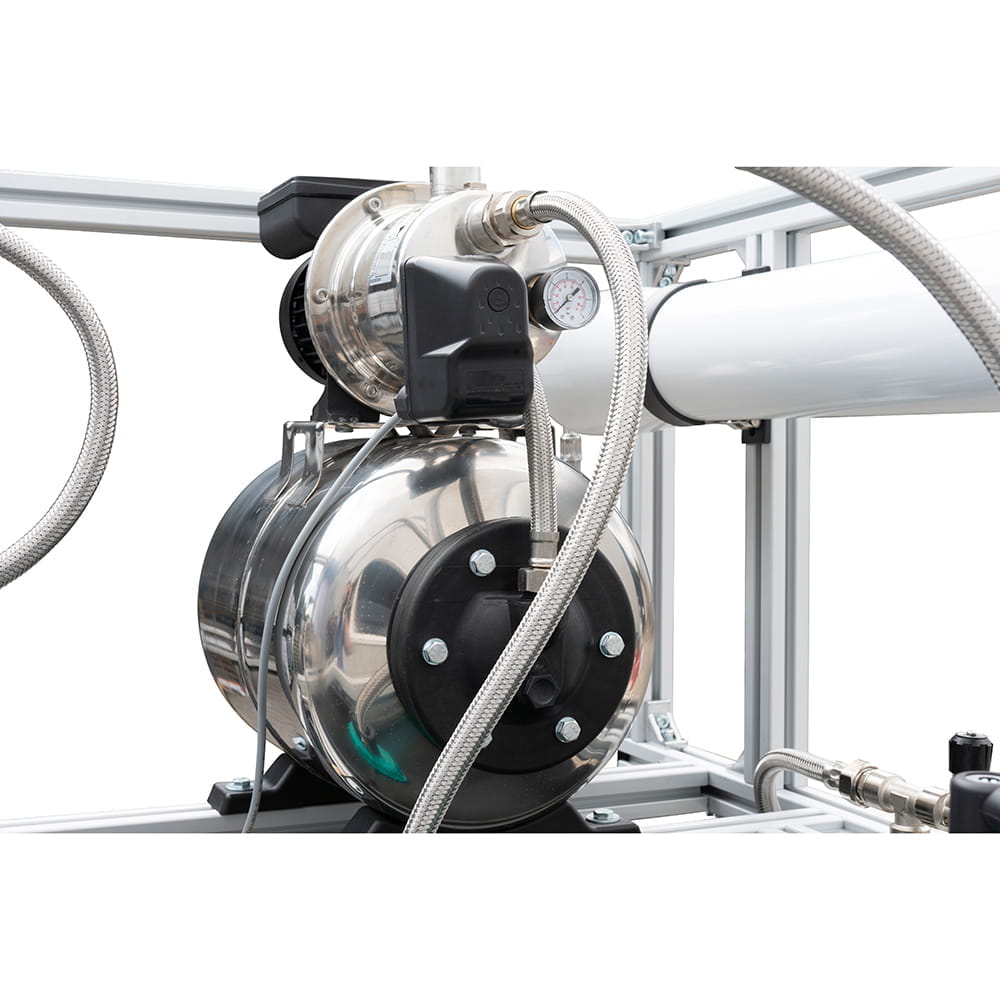

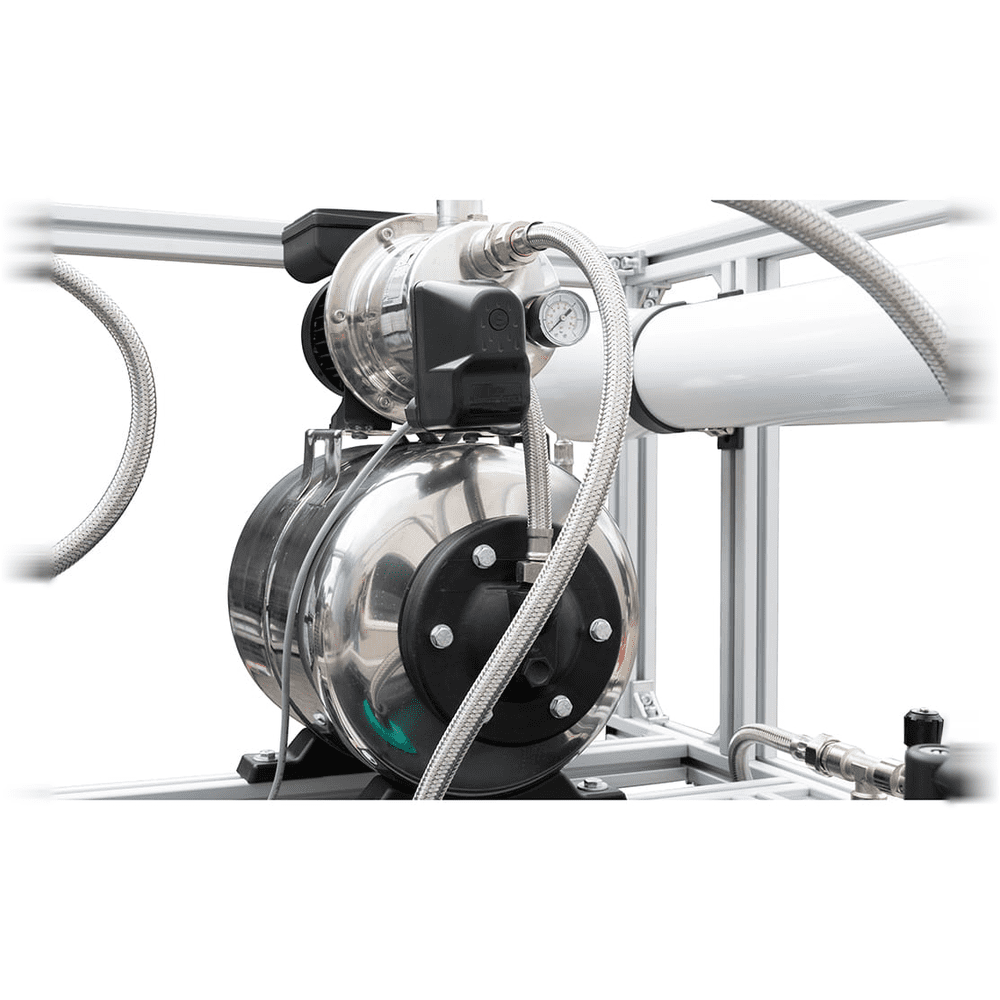

• Ausgangsdruck-Pumpe in Industriequalität für ED 100 Dauerbetrieb ohne Membrane oder Schmierung. Selbstansaugende, leistungsstarke Pumpe mit Jet-Hydrauliksystem und thermischem Überlastschutz. Hochwertiges Pumpengehäuse und Druckspeicher aus Edelstahl. Großer 24-Liter-Druckkessel mit lebensmittelechter Membrane aus hochwertigem, geruchsneutralen EPDM. Modell mit hoher Leistungskraft für den industriellen Einsatz.
• Manometer aus Edelstahl für die Überwachung des Eingangs- und Pumpendrucks.
• Abwasser- und Arbeitsdruckventil mit Volumenregelung.
• Leitfähigkeitskontrolle über SDK Messeinheit mit Grenzwert-Wechselkontakt zur Aufschaltung auf die Gebäudeleittechnik oder als Signalisierung.

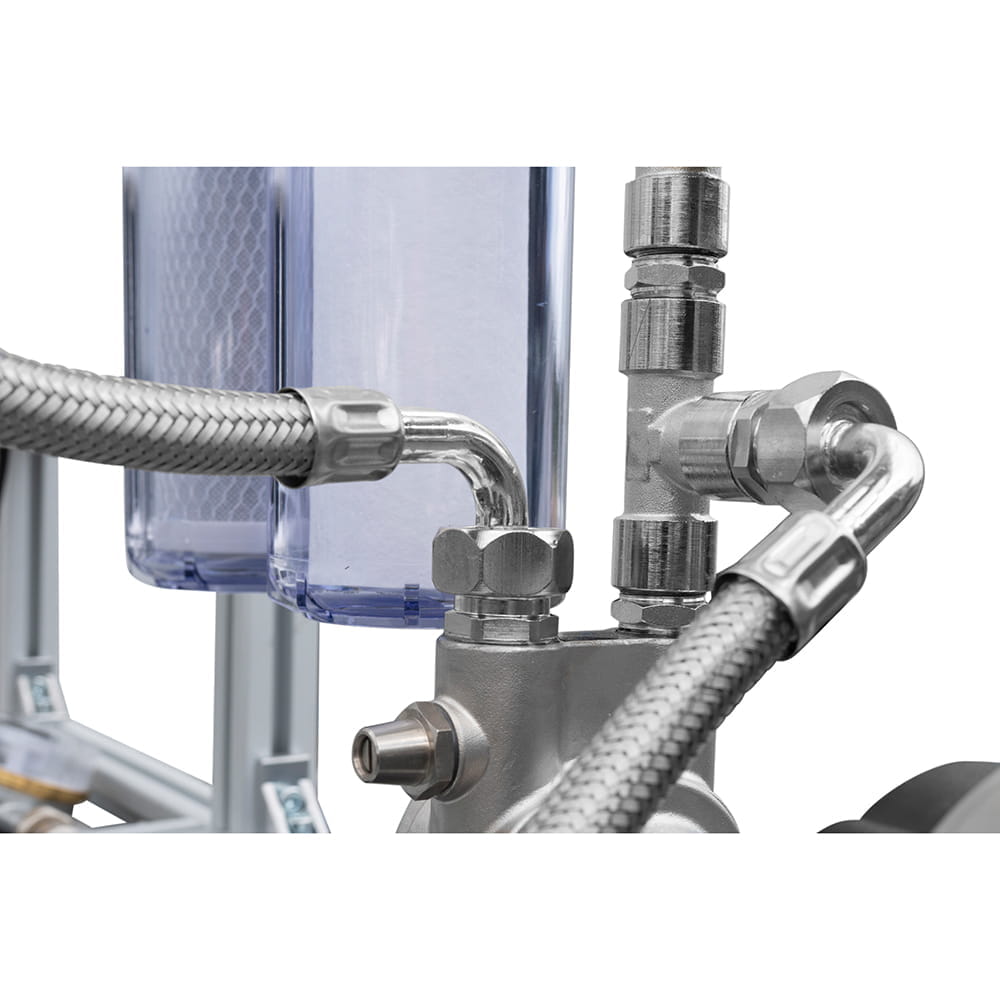

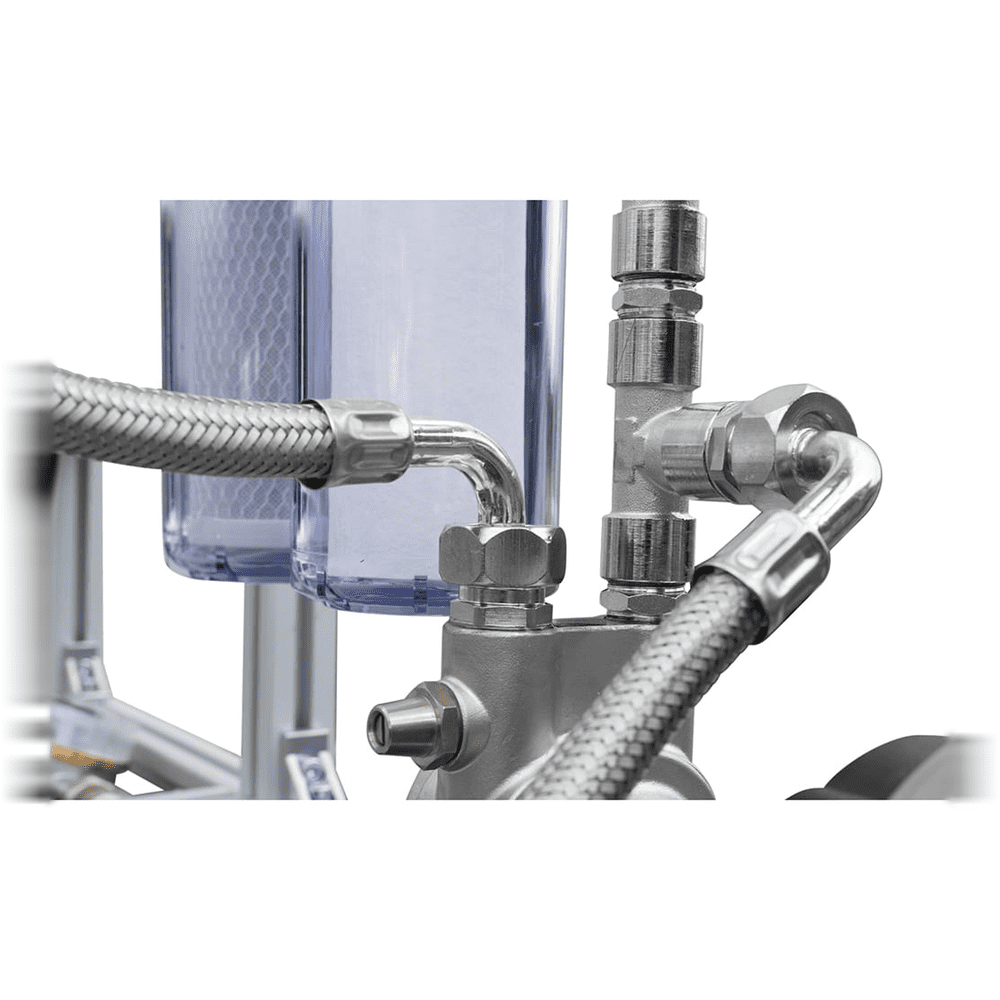

• Partikelfiltration gegen Schwebstoffe, sowie Aktivkohlefilter in transparenter Filtertasse zur Sichtkontrolle.
• Wassertank als IBC mit Stahlrohrrahmen auf dem Druckerhöhung sowie Steuerung und Niveauregelung montiert ist. Der Ausgangsdruck kann bequem als Min. und Max. vorgegeben werden. Die Osmose wird über eine im Lieferumfang enthaltene Schlauchleitung verbunden.
• Auffwangwanne inkl. Leckage-Überwachung

Technische Daten

Permeatleistung: 250 l/h oder 500 l/h, je nach Konfiguration
Rückhalterate: 85 - 97 %
Vordruck: 2 - 5 bar
Leitfähigkeit: kleiner 30µS/cm
Membranmodul: TFC Hochleistungsmembrane
Spannung: 230 V, 50 Hz, max. 500 W
Ausgangsdruck Osmose: Drucklos
Ausgangsdruck Druckerhöhung : max. 4 bar, einstellbar
Fördermenge: bis 30 l/Minute
Förderhöhe: bis 30 Meter
Pufferspeicher: 1000 Liter
Material IBC-Palette: Kunststoff/Stahl verzinkt
Material Druckrohr: GFK
Material Druckerhöhungspumpe: Edelstahl V2A
Abmessungen Auffangwanne: 160 x 120 x 16,5cm
Volumen Auffwangwanne: 250 Liter
Material Auffangwanne: Polyethylen-Regranulat

* Angabe ±20% bei 5 bar Vordruck, max. 7° C, Abwasser-Reinwasser bis 1:1 und einem Salzgehalt von 500 mg/l; Rückhalterate gemessen über Leitfähigkeit.
