Leitwertmeter Sensor Check
- Grünes oder rotes LED signalisiert den Leitwert
- Grenzwert via DIP-Schalter einstellbar
- Batterieschonend durch Push-to-check
- Sensoreinbindung mittels T-Stück
134,35 € *
Inhalt: 1 Stück
inkl. MwSt. zzgl. Versandkosten
Sofort versandfertig, Lieferzeit ca. 2-5 Werktage
- Artikel-Nr.: 11130
-20
µS/cm + Durchflußzähler
-20
µS/cm + Durchflußzähler
-5
Schützen Sie Ihre Heizung
-4
-9
Profilösung
-12
Nur für kurze Zeit
-9
-11

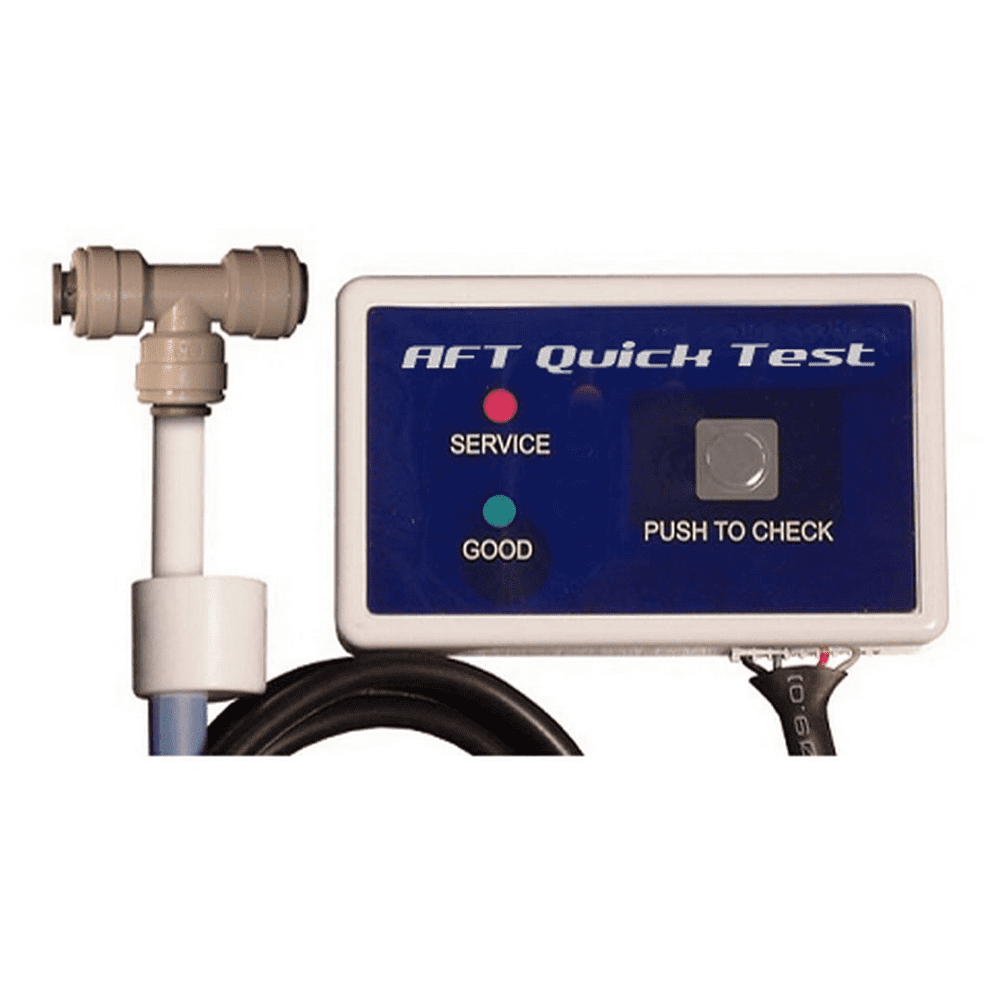

Leitfähigkeitsmessgerät CHECK Das AFT Sensor CHECK ist ein einfach zu bedienendes... mehr
Leitfähigkeitsmessgerät CHECK
Das AFT Sensor CHECK ist ein einfach zu bedienendes Leitwertmessgerät für den Einsatz bei der VE-Wasseraufbereitung.
Bedienung:
Wird die Taste am Messgerät betätigt, leuchtet eine Grüne LED, wenn das VE-Wasser den eingestellten Leitwert nicht überschritten hat. Die Rote LED signalisiert, wenn der Grenzwert überschritten wurde und ein Service am Filtergerät ansteht.
Einstellung:
Das Leitfähigkeitsmessgerät ist werksseitig auf 50µS voreingestellt.
Möchten Sie diesen Wert verändern, gehen Sie wie folgt vor:
- Entfernen Sie vorsichtig die Messleitung am Gerät. Berühren Sie nie die Messspitzen oder die Leitungsenden.
- Öffnen Sie die Rückseite mit einem passenden Schraubendreher.
- Stellen Sie die DIP-Schalter so ein, dass immer nur ein Schalter nach oben zeigt. Als Beispiel muss für den Schaltpunkt bei 10µS, was etwa destilliertem Wasser aus dem Baumarkt entspricht, der Schalter Nr. 6 noch oben zeigen. Alle anderen Schalter zeigen nach unten.
Grenzwert | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
µS | 100 | 74 | 50 | 30 | 20 | 10 | 5 | 2 |
TDS | 50 | 37 | 25 | 15 | 10 | 5 | 2 | 1 |
Installation:
- Stecken Sie den Sensor mit den 2 Pins bis zum Anschlag in das T-Stück. Benutzen Sie hierfür das Mittelteil am T-Stück und prüfen, ob die 2 Pins exakt nebeneinander zu sehen sind. Dies ist wichtig, damit das zu messende Wasser mitten durch die Pins strömt und nicht nacheinander.
- Das T-Stück muss so installiert sein, dass sich keine Luftblasen darin bilden können. Dies würde das Messergebnis verfälschen.
- Um den Sensor oder die Schlauchleitung wieder aus dem T-Stück entnehmen zu können, schieben sie gleichzeitig den Sicherungsring in Richtung T-Stück und ziehen den Sensor heraus. Dies lässt sich beliebige Male wiederholen.
- Vor der Inbetriebnahme sollten alle Leitungen sowie das Filtersystem gespült werden, damit keine Partikel oder Fette an die Messsensoren gelangen.
- Die Messpins niemals mit der Hand berühren, da das Hautfett das Messergebnis gravierend verfälscht. Pins mit Alkohol reinigen.
- Niemals die Pins mit einem Schraubendreher oder leitenden Gegenstand berühren, da die Messelektronik zerstört würde oder das Messergebnis verfälscht!
Daten:
Messbereich 0-5000 ppm oder 0-10000 µS
Max. Grenzwert 50 ppm oder 100 µS
Abweichung +/- 3%
Spannungsversorgung 4 x 1,5V Knopfzellen Typ: 389-A
Maße 8 x 2 x 5 cm
Gewicht 40 g
