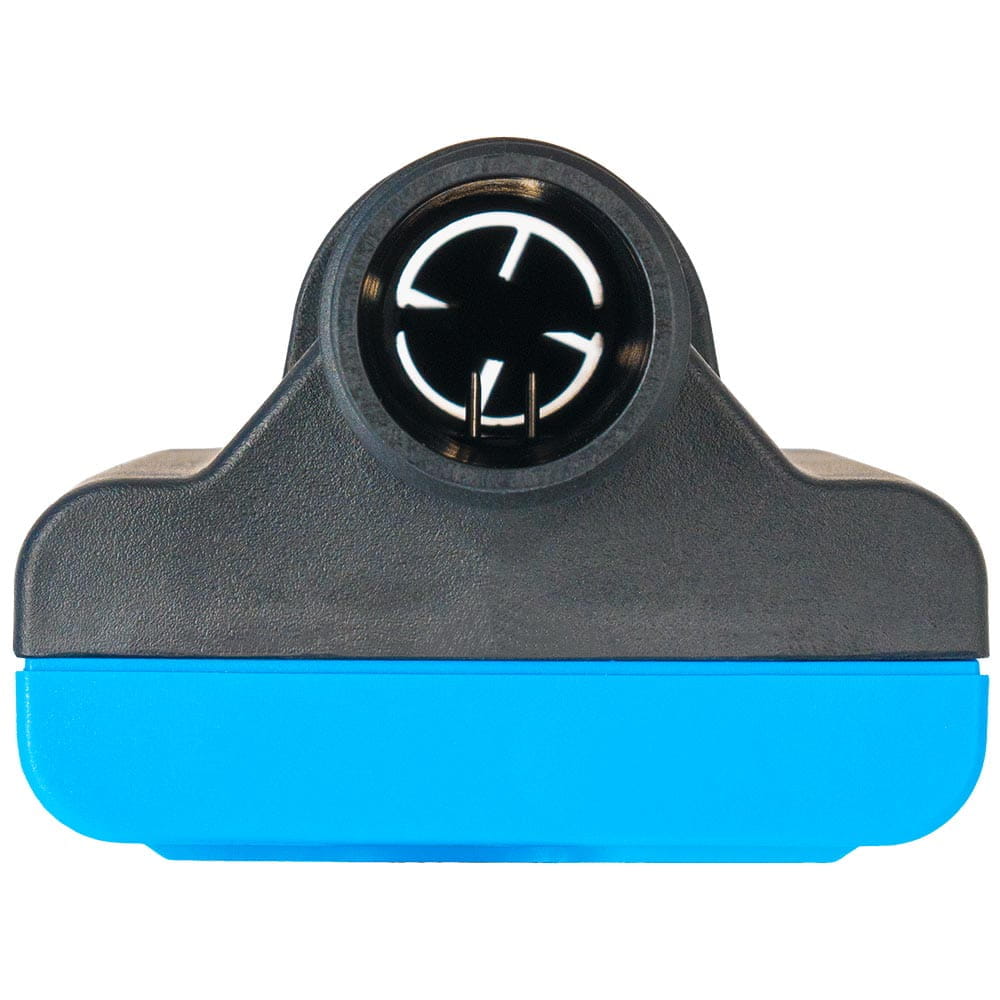

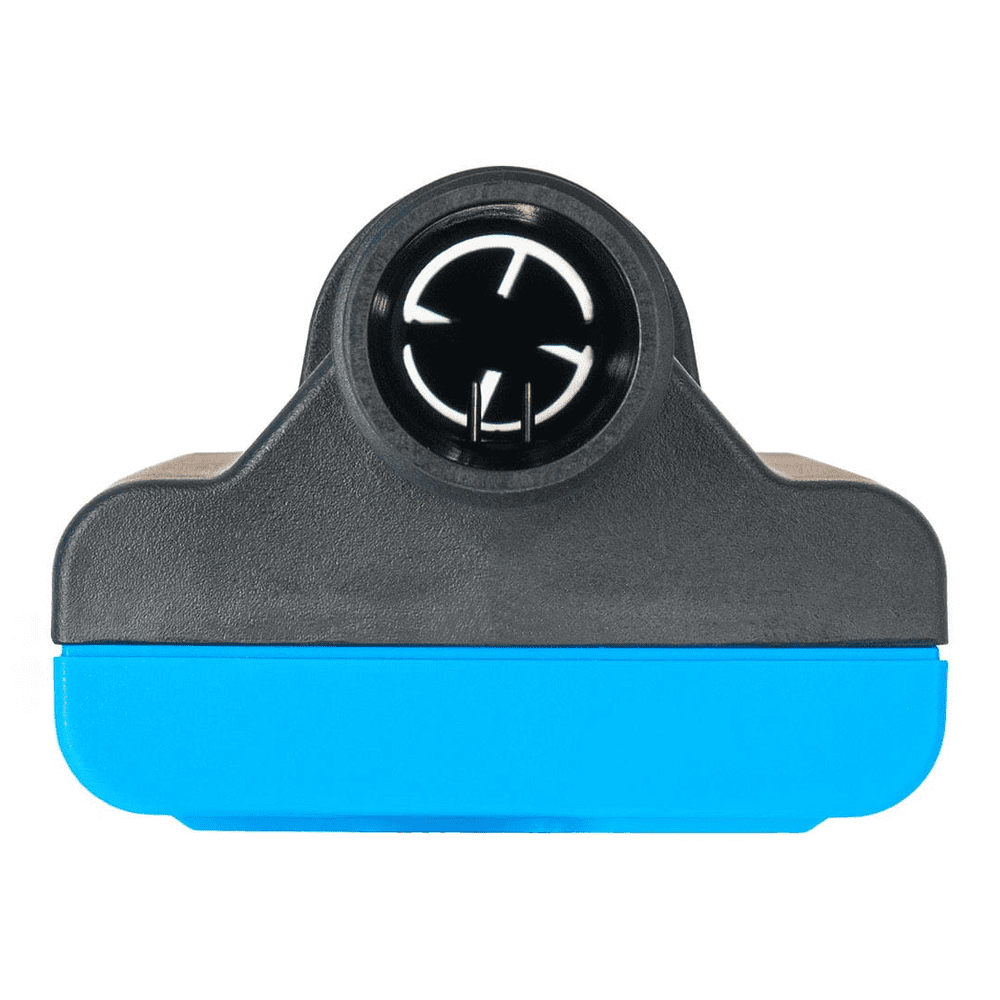

Leitfähigkeitsmessgerät EVO

Leitfähigkeitsmessgerät und Durchflussmengenzähler für die Installation in Druckleitungen.

• Einstallbarer Grenzwertalarm
• Anzeige in µS/cm oder ppm
• Messung der aktuellen Abnahme
• Messung der gesamten Abnahme
• Messbereich 3 bis 100 l/min
• Beleuchtetes Display
• Spritzwassergeschützt
• Druckbeständig bis 12 bar
• Standardgewinde G1", andere optional als Auswahl
• Optimal für vollentsalztes oder teilentsalztes Wasser
• Material wasserberührende Teile Kunststoff, Edelstahl
• Batteriebetrieben



Anleitung für Leitfähigkeitsmessgerät EVO

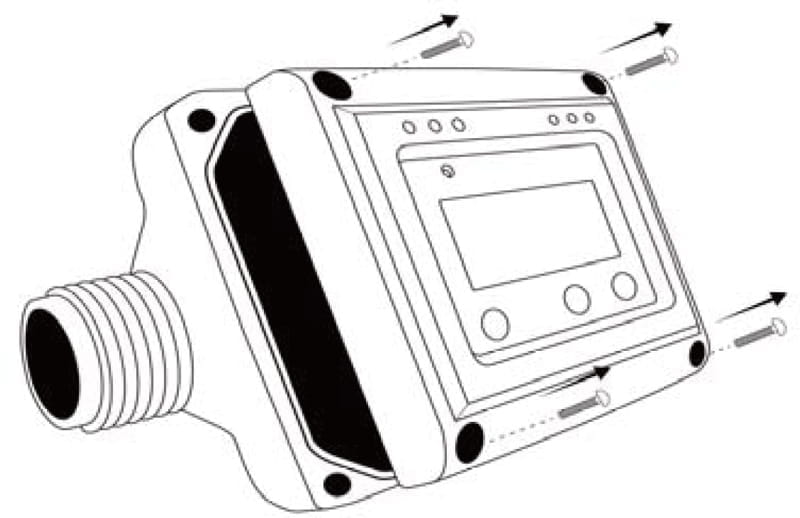

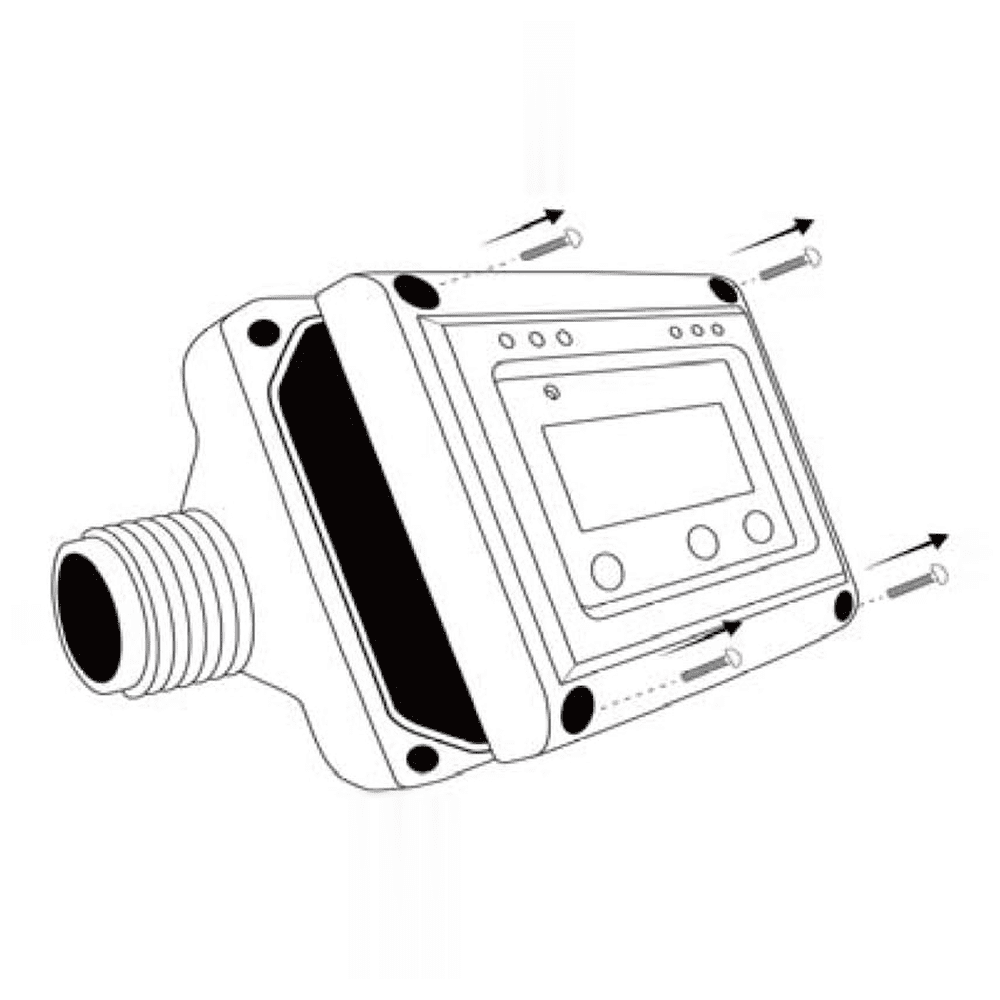

Einsetzen der Batterien

Entfernen Sie die Schrauben auf der Vorderseite und setzen Sie AAA Batterien in die Halterung ein. Für eine bessere Lesbarkeit kann das Display zwischen 90° und 270° gedreht werden.

Einstellen der Modi Liter oder Gallonen

Werkseinstellung des Messgerätes sind Liter. Sollten Sie die Messung in Gallonen wünschen, drücken Sie den Knopf „F“ während Sie die Batterien einsetzen. Wenn ein Signalton ertönt ist die Einstellung gesetzt. Das Display zeigt dann „gal/min“.

Einstellen der Modi TDS oder Leitfähigkeit

Werkseinstellung des Messgerätes ist TDS. Sollten Sie die Messung Leitfähigkeit wünschen, drücken Sie den Knopf „S“ während Sie die Batterien einsetzen. Wenn ein Signalton ertönt ist die Einstellung gesetzt. Das Display zeigt dann „uS/cm“.

Messung des Durchflusses

Das Messgerät zeigt die aktuelle Abnahme an sobald das Wasser läuft. Drücken Sie die Taste „F“ um die Anzeige auf gesamte Abnahme zu wechseln. Durch drücken der Taste „F“ für einige Sekunden wird der Gesamtwert wieder auf null gestellt.

Messen des Leitwertes oder TDS

Drücken Sie die Taste „A“ um den Leitwert oder TDS angezeigt zu bekommen. Eine Messung ist bis max. 1999 ppm oder 1999 uS/cm.

Grenzwerteinstellung

Drücken Sie die Taste „S“ um den Grenzwert einzustellen. Die Anzeige erfolgt bei TDS in Schritten von 10 ppm und beim Leitwert in Schritten von 15 uS/cm. Halten Sie die Taste „S“ gedrückt stellt sich der Wert auf null zurück.

Wenn der Wert eingestellt ist drücken Sie die Taste „A“ um auf Automatikbetrieb umzuschalten. Wenn der eingestellte Grenzwert unterschritten ist blinkt die LED grün. Wird der Wert überschritten blinkt die LED rot und ein Alarmton erklingt.

Ausschalten des Grenzwertes

Durch erneutes Drücken der Taste „A“ löschen Sie den eingestellten Grenzwert und kehren in den normalen Modus zurück. Der Alarmton ist ebenfalls ausgeschaltet. Der Grenzwert kann nun wie gewohnt abgelesen werden.

Alarm bei schwacher Batterie

Wenn die Batterie zu schwach wird erscheint ein Batterie Symbol auf dem Display. Bei Erneuerung der Batterien kann der Alarm ertönen. Die letzte Messung wird gespeichert während des Tausches.

Technische Daten:

• Durchflussrate: 3 – 100 Liter/min. oder 0,8 – 26,4 gallon/min.
• Befestigung: Horizontal oder Vertikal, das Display kann zwischen 90° und 270° gedreht werden.
• Anschluss: G 1“ AG, andere auf Anfrage
• Temperatur: 0 - 80°C
• Arbeitsdruck: 0,1 - 12 bar
• Berstdruck: 30 bar
• Material: Edelstahl, POM, Fiberglas
