Heizungswasser Nachspeisung - HWC Füllkombi & Indikatorharz
Automatische Füllkombination zur Herstellung von Heizungswasser für die Nachspeisung nach VDI 2035 – für Wasserhärten bis 10 °GH

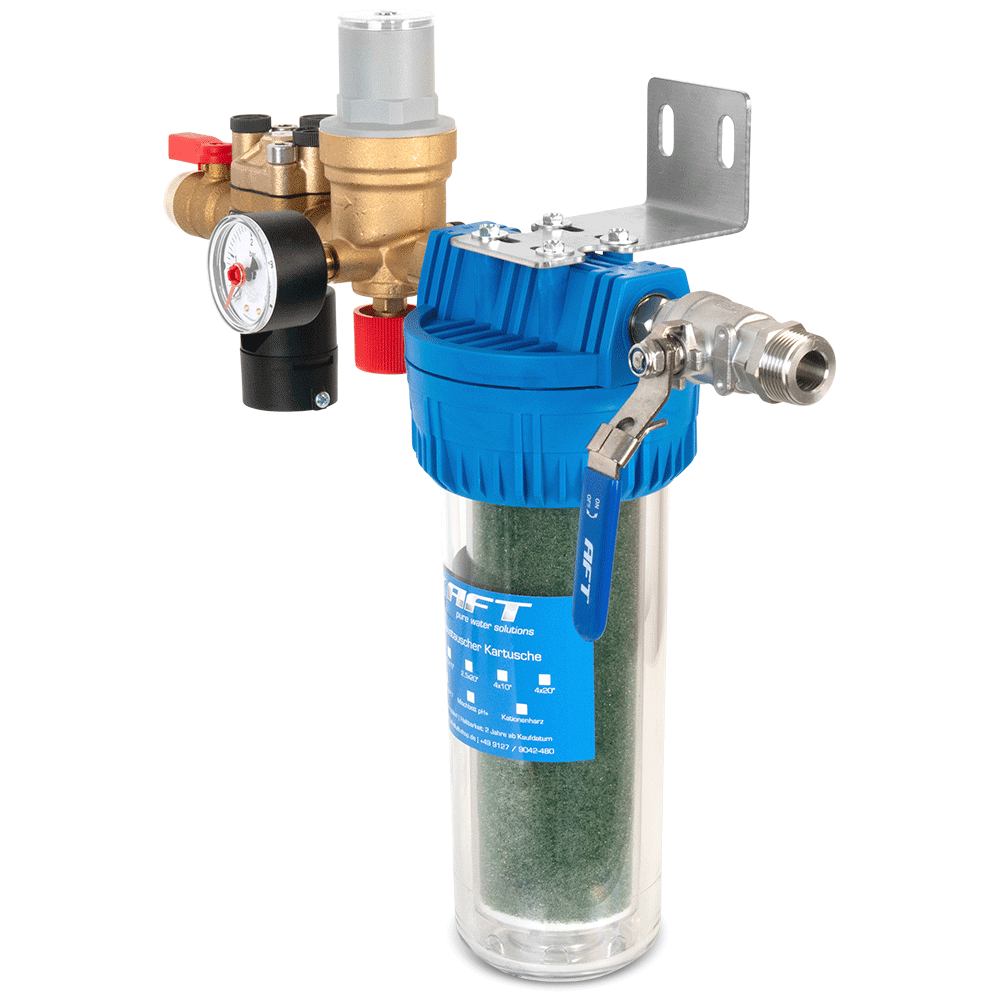

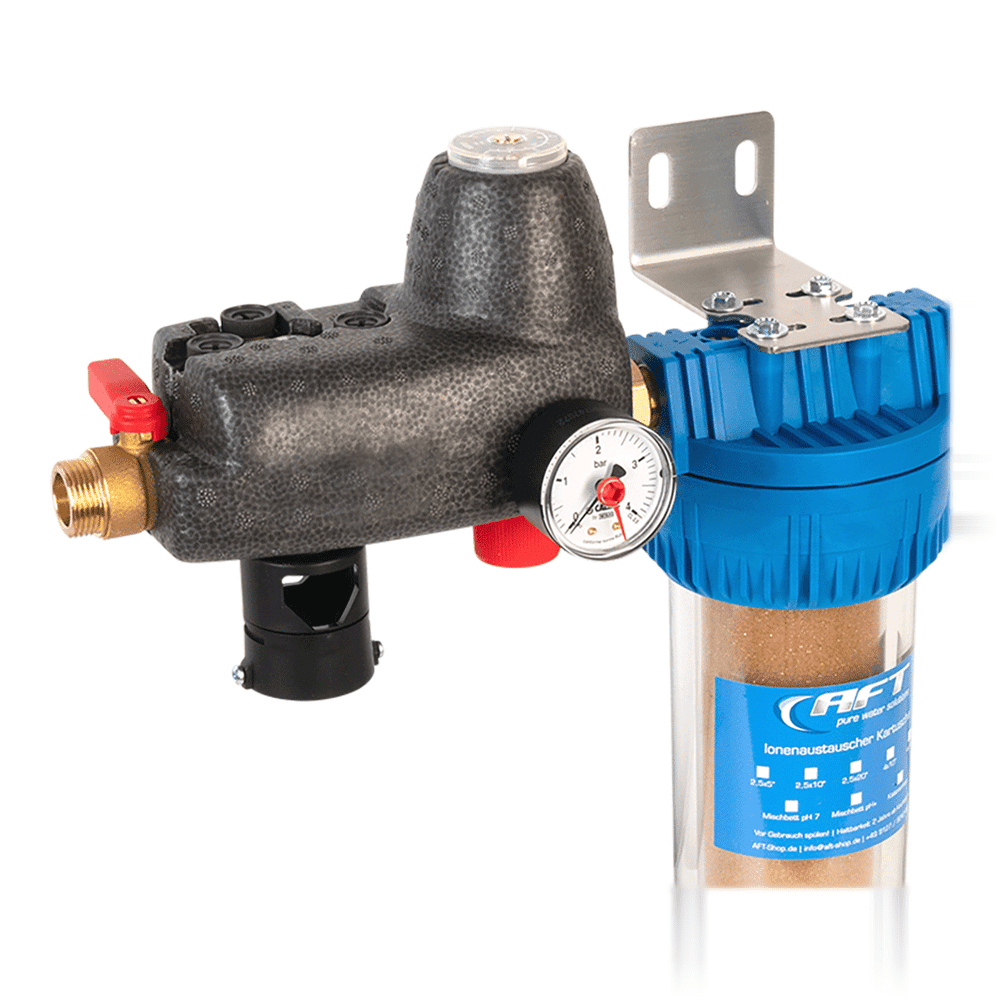

Heizungswasser-Aufbereitungssystem zur einfachen und schnellen Nachspeisung für Jedermann. Das falsche Heizungswasser kann schnell zu Problemen und Korrosion im Heizkreislauf führen. Leitungen aus Aluminium, Kupfer oder Stahl benötigen einen stabilen pH-Wert, um auch nach Jahrzehnten noch einwandfrei zu funktionieren. Durch den Einsatz unseres Mischbettharzes mit pH-Anhebung und Farbindikator erhalten Sie ein kalk- und salzfreies Wasser nach VDI 2035 und stabilisieren dabei noch Ihren pH-Wert. Druckminderer und Durchflussbegrenzer verhindern einen Überdruck im System und speisen das Wasser bei Druckabfall automatisch nach. Der integrierte Systemtrenner erfüllt die Anforderungen der DIN EN 1717. So kann das System dauerhaft an der Trinkwasserleitung angeschlossen bleiben und speist immer die benötigte Menge Heizungswasser nach.
Die druckfesten Komponenten unserer Systeme können direkt an die Trinkwasserleitung installiert werden. Weiteres nützliches Zubehör wie Absperrhähne oder der integrierte Durchflussbegrenzer mit Rückflussverhinderer sorgen für einen reibungslosen und sicheren Betrieb. Alle Komponenten in Industriequalität. Passende Befüllschläuche finden Sie hier.
» Vorteile gegenüber unseren Systemen mit Leitfähigkeitsmessgeräten
- Günstige Anschaffungskosten
- Kompakte Bauweise und geringe Einbaumaße
» Nachteile gegenüber unseren Systemen mit Leitfähigkeitsmessgeräten
- Höhere Folgekosten
- Harzqualität wird nur ungenau über den Farbumschlag dargestellt
» VE-Wasser Qualität
| AFT Heizungswasser | Destilliertes Wasser aus Kanistern | Umkehrosmose | |
|---|---|---|---|
| Leitfähigkeit | 0 - 2 µS/cm | 4 - 12 µS/cm | 20 - 80 µS/cm |
| TDS | 0 - 1 ppm | 2 - 6 ppm | 10 - 40 ppm |
| Gesamthärte | 0° GH | 0° GH | 0° GH |
| pH-Wert | 8,2 - 10,0 nach VDI 2035, aussagekräftig erst nach Ausgasung | < 7 | < 7 |
Grenzwert für salzarmes Heizungswasser nach VDI 2035: 100 µS/cm.
» Ausgefiltert werden zum größten Teil
- Eisen
- Mangan
- Kupfer
- Sulfid
- Calciumcarbonat
- Kieselsäure (Silikat)
- Salze
- Blei
- Zink
- Nitrat
- Phosphat
- Ammonium
- Kohlensäure
» Ausbeute
Harzwechsel bei 100 µS/cm, Werte auf volle 10 Liter abgerundet.
| Gesamthärte | je Liter Harz | HWC (0,75 l Harz) |
|---|---|---|
| 5 °GH (rund 175 µS/cm) | 300 Liter | 220 Liter |
| 10 °GH (rund 350 µS/cm) | 150 Liter | 110 Liter |
Wird das Harz früher gewechselt, sinkt die Ausbeute. Überschlägig rechnen Sie mit Harzmenge in Litern × 1500 ÷ °GH.
» Technische Daten
- Eingangsdruck: höchstens 5 bar
- Druck nach Druckminderer: einstellbar, max. 3 bar
- Berstdruck: 20 bar
- Arbeitstemperatur: 3 bis 40 °C
- Durchfluss: 2 l/min je Kartusche, automatisch begrenzt
- Max. Umgebungstemperatur: 40 °C
- Kartuschengröße: 10" x 2,5", flachdichtend
- Anschlüsse: G3/4" Außengewinde

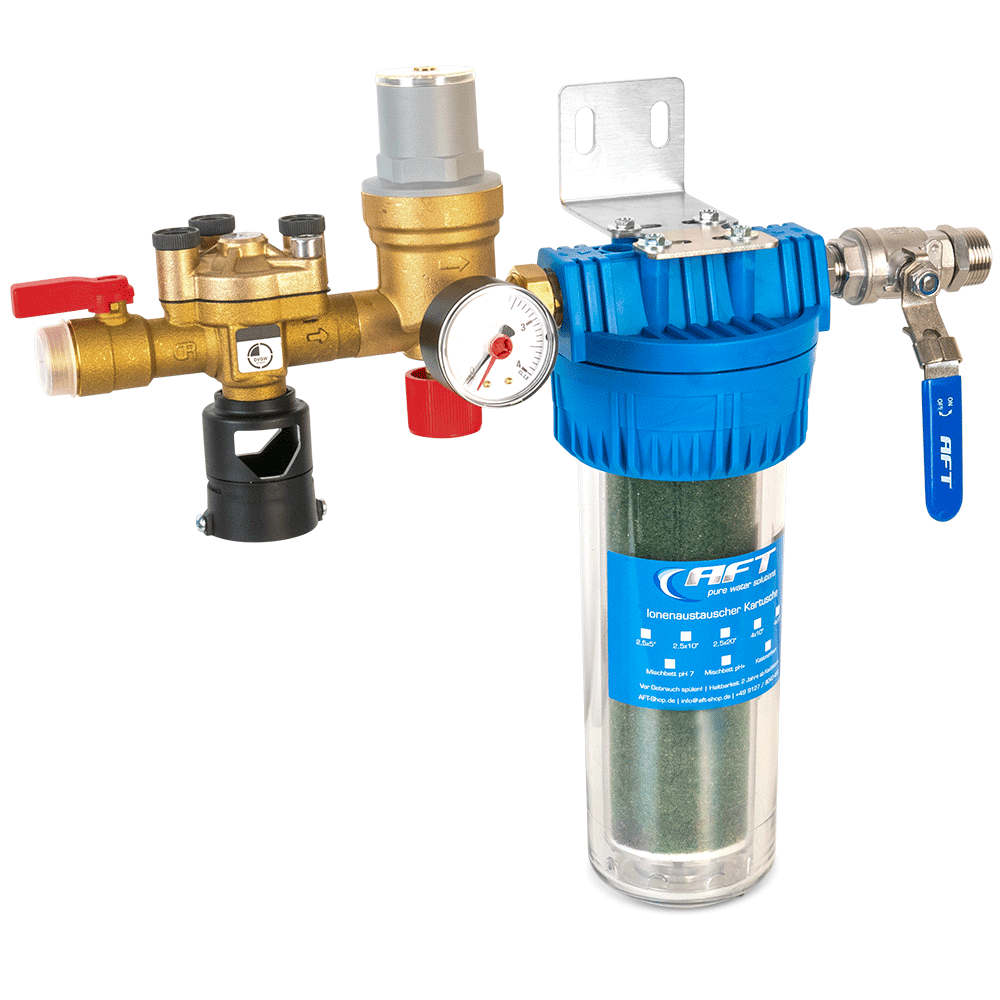

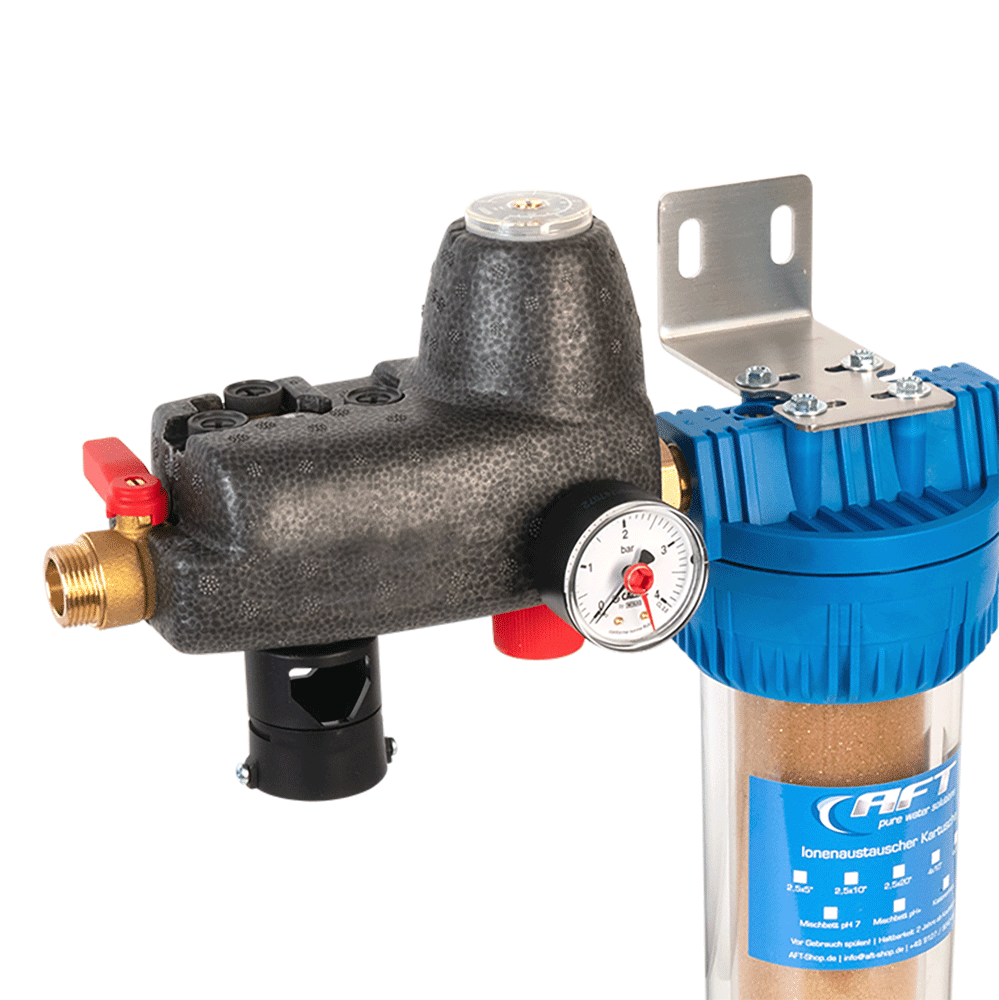

- Material Füllkombination: Messing inkl. Isolation aus EPS
- Material Filtergehäuse: PP
- Material Kartusche: Acrylglas
- Material VE-Wasser-Komponenten: Edelstahl
- Material Wasseruhr: Edelstahl (optional)
- Harztyp: Indikatorharz Plus mit pH-Anhebung
- Abmessungen: mit 1 Kartusche 560 x 390 x 140 mm, mit 2 Kartuschen 660 x 390 x 140 mm, bei geöffnetem Kugelhahn 60 mm breiter (B x H x T, Abweichung +/- 10 mm)
- Rohwasser: Trinkwasser nach Trinkwasserverordnung, bis 10 °GH mit 1 Kartusche, darüber mit 2 Kartuschen
» Lieferumfang
- 1 Filtereinheit mit Kartusche 10" x 2,5", flachdichtend, inkl. 750 ml Indikatorharz mit pH-Anhebung
- 3-teiliges Filtergehäuse mit Entlüftungsventil und Überwurfverschluss. Die Entlüftung sorgt dafür, dass die Luft aus dem Filtergehäuse entweichen kann. Befindet sich Luft im Gehäuse, wird das Mischbettharz nicht 100% beaufschlagt und die Filterleistung sowie die Ausbeute herabgesetzt.
- Wandmontagehalterung zur sicheren Befestigung mit Anbohrlöchern. Edelstahl oder Kunststoff, je nach Verfügbarkeit.

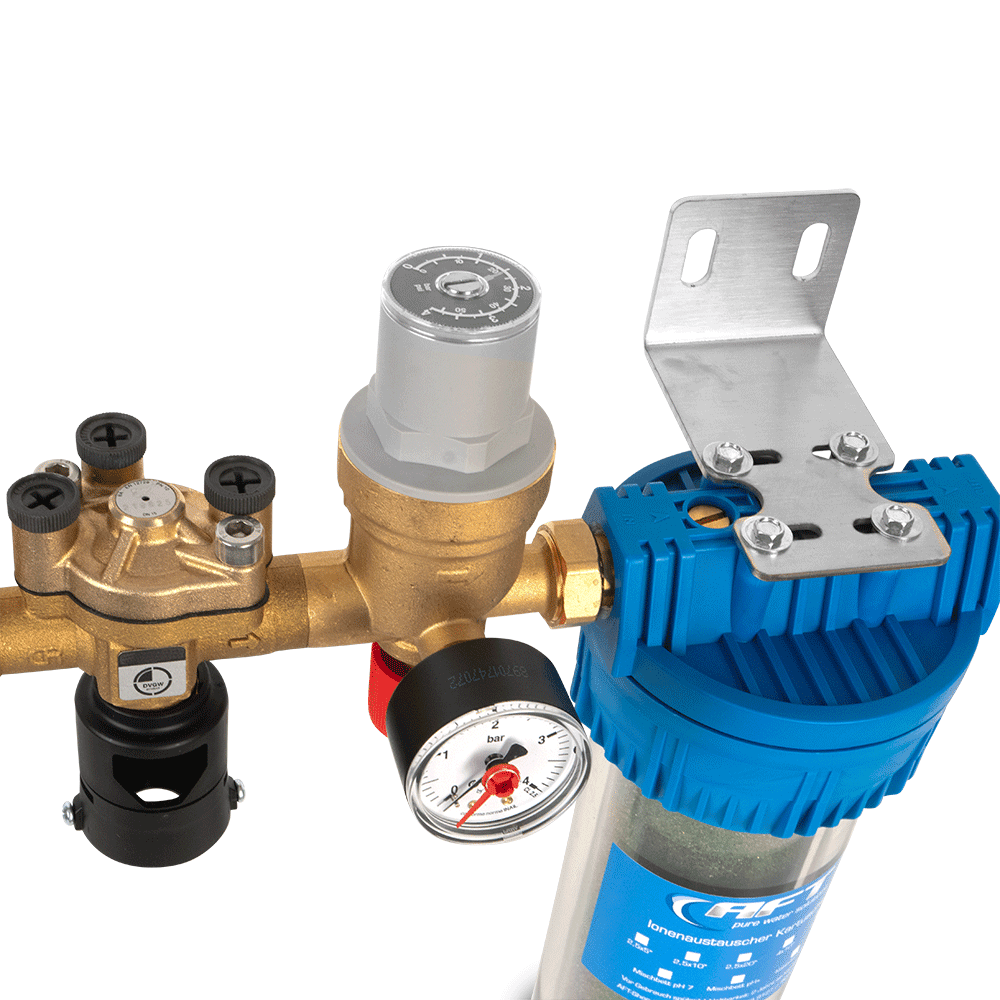

- Füllkombination mit Systemtrenner, Kugelhahn und Druckminderer
- Durchflussbegrenzer 2 l/min je Kartusche mit integriertem Rückflussverhinderer
* Bildmaterial zeigt lediglich Beispiele, Endprodukt kann je nach Konfiguration abweichen!
» Betriebshinweis
Die Wasserzufuhr darf nicht schlagartig geöffnet oder geschlossen werden, und das Aufbereitungssystem ist vollständig zu entlüften. Schlagartiges Öffnen oder Schließen erzeugt Druckstöße, die ein Vielfaches des zulässigen Eingangsdrucks erreichen. Dabei kann sich das innenliegende Filtervlies bzw. Acrylsieb lösen und Harz austreten. Des Weiteren müssen folgende Parameter eingehalten werden:
- Eingangsdruck: höchstens 5 bar
- Arbeitstemperatur: 3 bis 40 °C
- Durchfluss: 2 l/min je Kartusche, automatisch begrenzt
Für Schäden durch fehlerhafte Installation, unsachgemäße Verwendung oder Druckstöße übernehmen wir keine Haftung und keine Gewährleistung.
Hinweis zum pH-Wert: Die pH-Anhebung hängt vom Rohwasser ab, auch das Aufheizen nach der Befüllung beeinflusst den pH-Wert. Nach VDI 2035 wird der pH-Wert frühestens etwa 10 Wochen nach Inbetriebnahme kontrolliert. Liegt er dann außerhalb des Zielbereichs, klären Sie das weitere Vorgehen mit Ihrem Heizungsfachbetrieb.
Hinweis zur Nachspeisung: Die Füllkombination speist selbsttätig nach, auch wenn die Heizung durch eine Undichtigkeit Wasser verliert. Bei einem Leck an der Heizungsanlage legen Sie die Füllkombination deshalb sofort still, indem Sie den Kugelhahn am Eingang und den Kugelhahn an der Heizung schließen.
Anmelden
Downloads
| Produktbroschüre und technische Daten (PDF) HWC Füllkombi & Indikatorharz · 6 Seiten · 2,5 MB |
| Installations- und Betriebsanleitung (PDF) HWC Füllkombi & Indikatorharz · 24 Seiten · 1,1 MB |
Häufig gestellte Fragen
Welche Richtlinien gelten für Heizungswasser?
In Deutschland sind die Richtlinien der VDI 2035 (Österreich ÖNORM H 5195-1) maßgeblich und Voraussetzung für die meisten Garantiebedingungen der Hersteller.
Warum muss ich VE-Wasser verwenden?
Normales Leitungswasser stellt ein Problem für Heizungsanlagen dar. Mit Calcium und Magnesium gelangen sogenannte Stein- oder Härtebildner ins System. Wird das Heizungswasser nicht aufbereitet und entspricht damit nicht der VDI 2035, setzen sich diese Härtebildner an Wärmetauschern und anderen Bauteilen ab. Über die Jahre steigt dadurch der Verbrauch, die Leistung sinkt schleichend, und bei vielen Herstellern gehen Garantie- und Gewährleistungsansprüche verloren.
Woran erkenne ich, dass die Kartusche gewechselt werden muss?

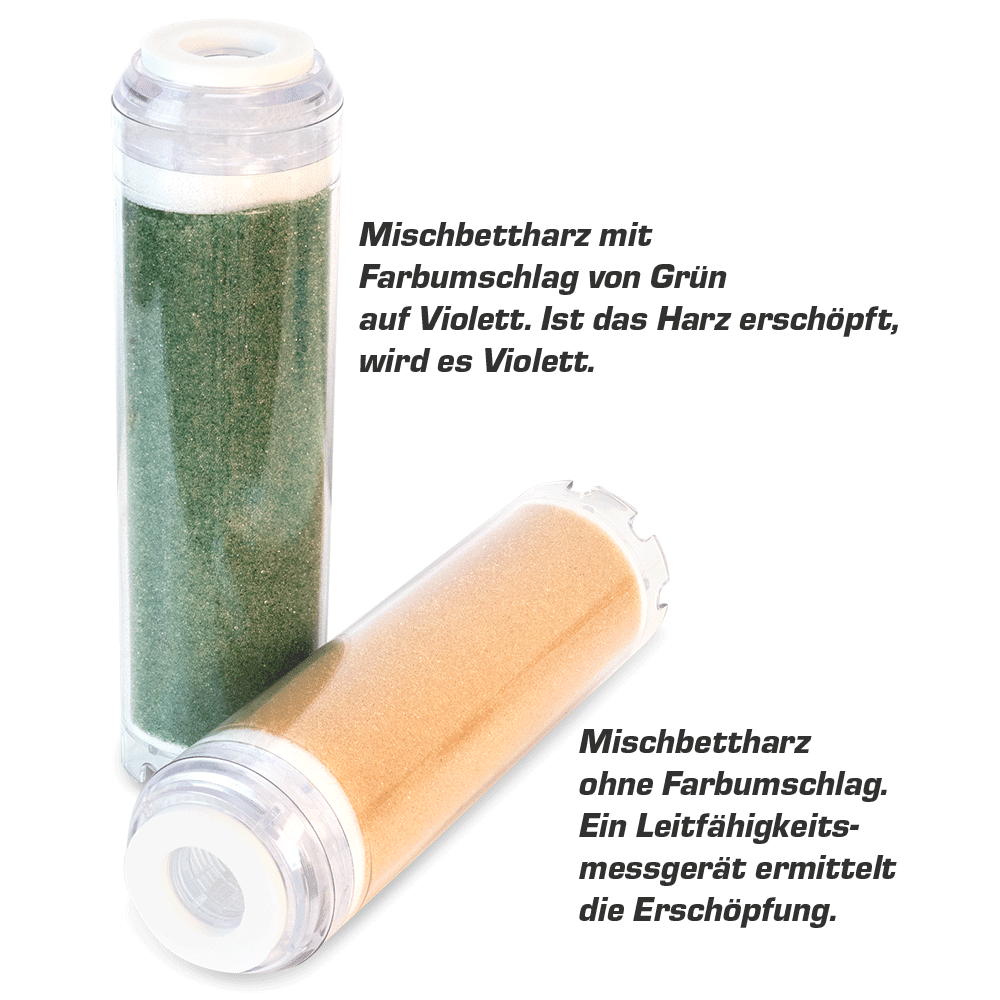

Am Farbumschlag. Frisches Harz ist grün, erschöpftes Harz färbt sich violett. Die Verfärbung wandert mit der Zeit durch die Füllung. Ist das Harz fast ganz violett, wird die Kartusche gewechselt.
Das Harz verfärbt sich nach kurzer Zeit, was tun?
- Prüfen Sie, ob das auch bei nur leicht geöffneter Wasserzufuhr auftritt.
- Entlüften Sie das Filtergehäuse, wie in der Betriebsanleitung beschrieben.
- Die Kartusche ist erschöpft und muss gewechselt werden.
- Die Ausführung passt nicht zur Wasserhärte, etwa eine Kartusche bei mehr als 10 °GH. Dann ist die Ausführung mit zwei Kartuschen in Reihe die richtige.
Was tun bei einem Leck an der Heizungsanlage?
Das HWC speist selbsttätig nach, sobald der Druck in der Heizung sinkt, auch wenn das Wasser durch eine Undichtigkeit verloren geht. Legen Sie das HWC bei einem Leck deshalb sofort still: Kugelhahn am Eingang und Kugelhahn an der Heizung schließen. Erst nach der Reparatur wieder öffnen. Im laufenden Betrieb empfehlen wir, die Farbe des Harzes und den Heizungsdruck einmal im Monat anzusehen.
Wie viel VE-Wasser liefert das HWC?
Die Ausbeute hängt von der Wasserhärte vor Ort ab. Ein Liter Mischbettharz erzeugt bei 10 °GH rund 150 Liter VE-Wasser. Gerechnet ist mit einem Harzwechsel bei 100 µS/cm, wie für Heizungswasser üblich. Für strengere Grenzwerte gilt ein kleinerer Faktor, zum Beispiel 1.430 bei 50 µS/cm oder 1.150 bei 30 µS/cm. So rechnen Sie selbst:
Liter Mischbettharz × 1.500 ÷ örtliche Härte in °GH = Liter VE-Wasser
Rechenbeispiel für das HWC mit einer Kartusche (0,75 Liter Harz) bei 8 °GH:
0,75 × 1.500 ÷ 8 = 140 Liter, auf volle 10 Liter abgerundet
Rechenbeispiel für das HWC mit zwei Kartuschen in Reihe (1,5 Liter Harz) bei 15 °GH:
1,5 × 1.500 ÷ 15 = 150 Liter
Die Richtwerte gelten für unbehandeltes Leitungswasser und können abweichen.
Muss ein Druckminderer vor das HWC?
Die DIN 1988-200 verlangt einen Druckminderer in der Trinkwasserinstallation, sobald der Ruhedruck an einer Entnahmestelle 5 bar überschreitet. In den meisten Häusern sitzt er deshalb schon hinter der Wasseruhr. Das HWC gehört hinter diesen Druckminderer, so bleibt das Filtergehäuse vom ungeminderten Netzdruck verschont. Der im HWC eingebaute Druckminderer regelt nur den Fülldruck zur Heizung auf höchstens 3 bar, er ersetzt den Druckminderer im Haus nicht. Am Eingang sind höchstens 5 bar zulässig, der Berstdruck des Gehäuses liegt bei 20 bar.
Zubehör

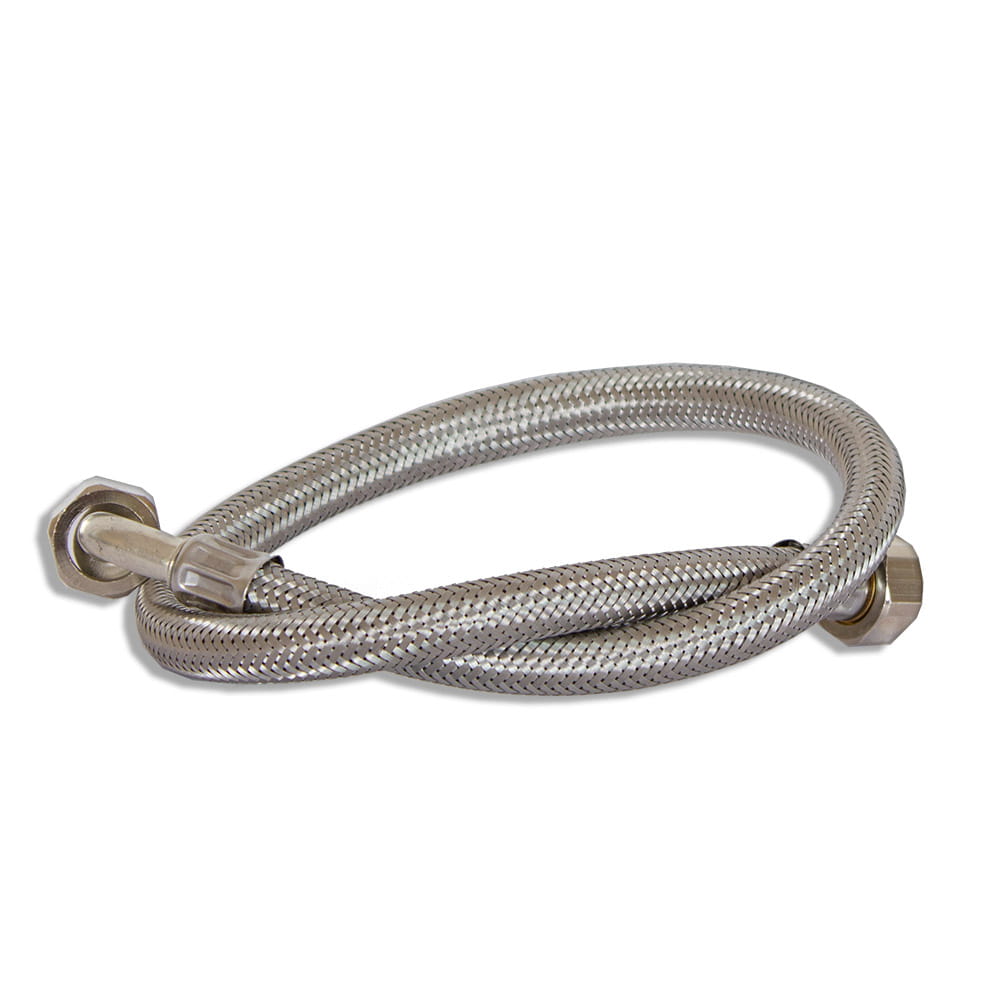

- Zugelassen für Trinkwasser und zur Heizungsbefüllung
- Alle Längen erhältlich. Sonderanfertigungen möglich
- Anschlußgewinde und Fittinge aus Messing vernickelt

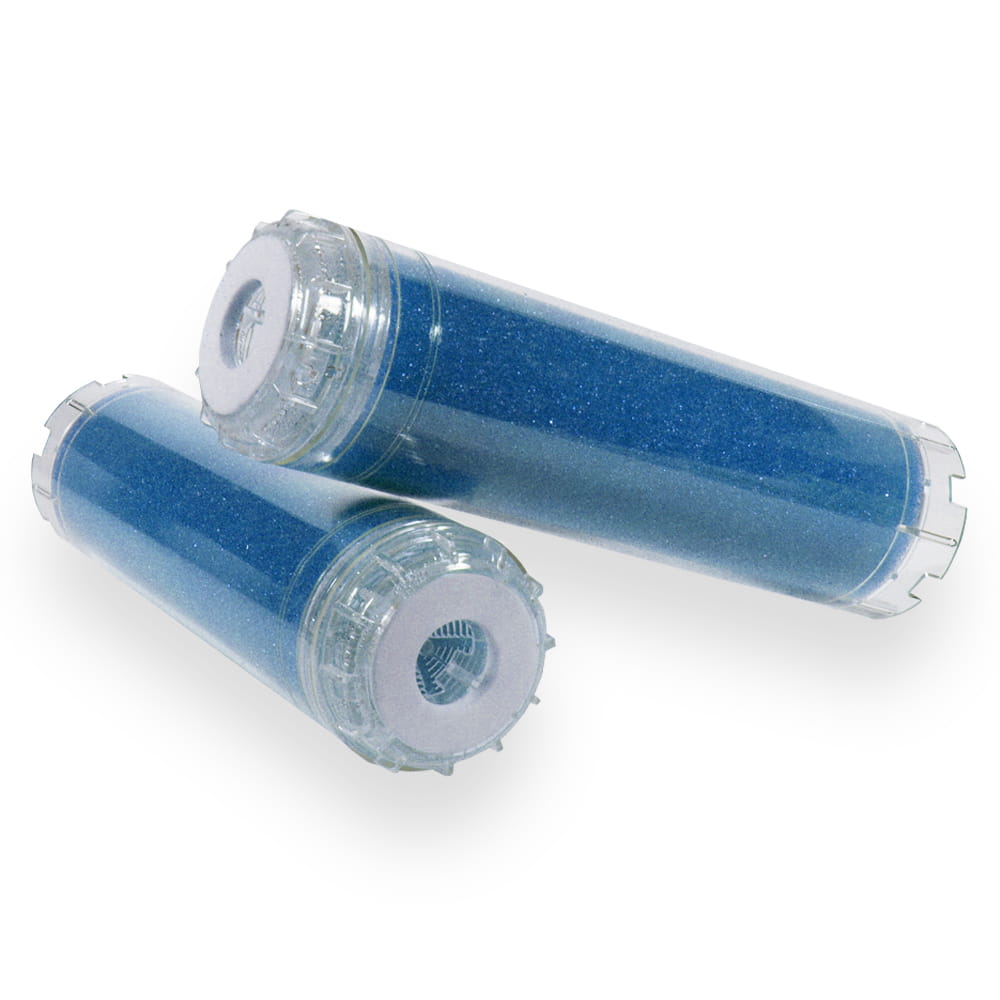

- Ersatzkartusche 10" x 2,5" mit Mischbettharz und Farbindikator
- Farbwechsel grün → violett zeigt die Erschöpfung an
- Für Heizungsbefüllung und Nachspeisung
- Passend für 9 3/4"- und 10"-Kartuschengehäuse

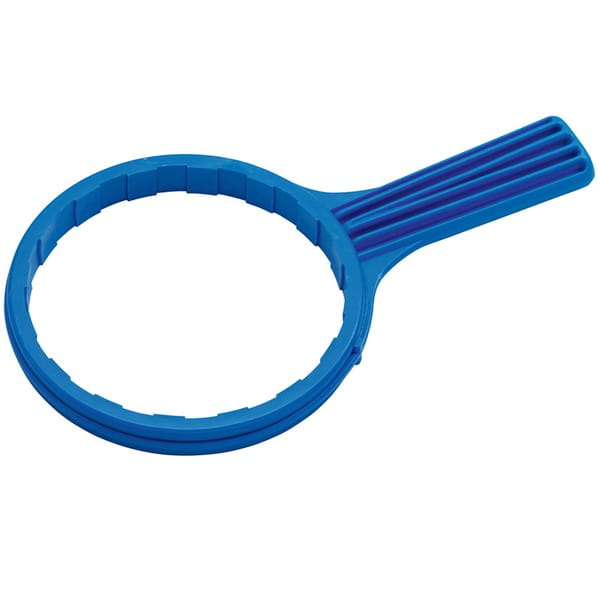

- Für leichtes Öffnen und Schließen für alle Filtergehäuse der Serie Pro
