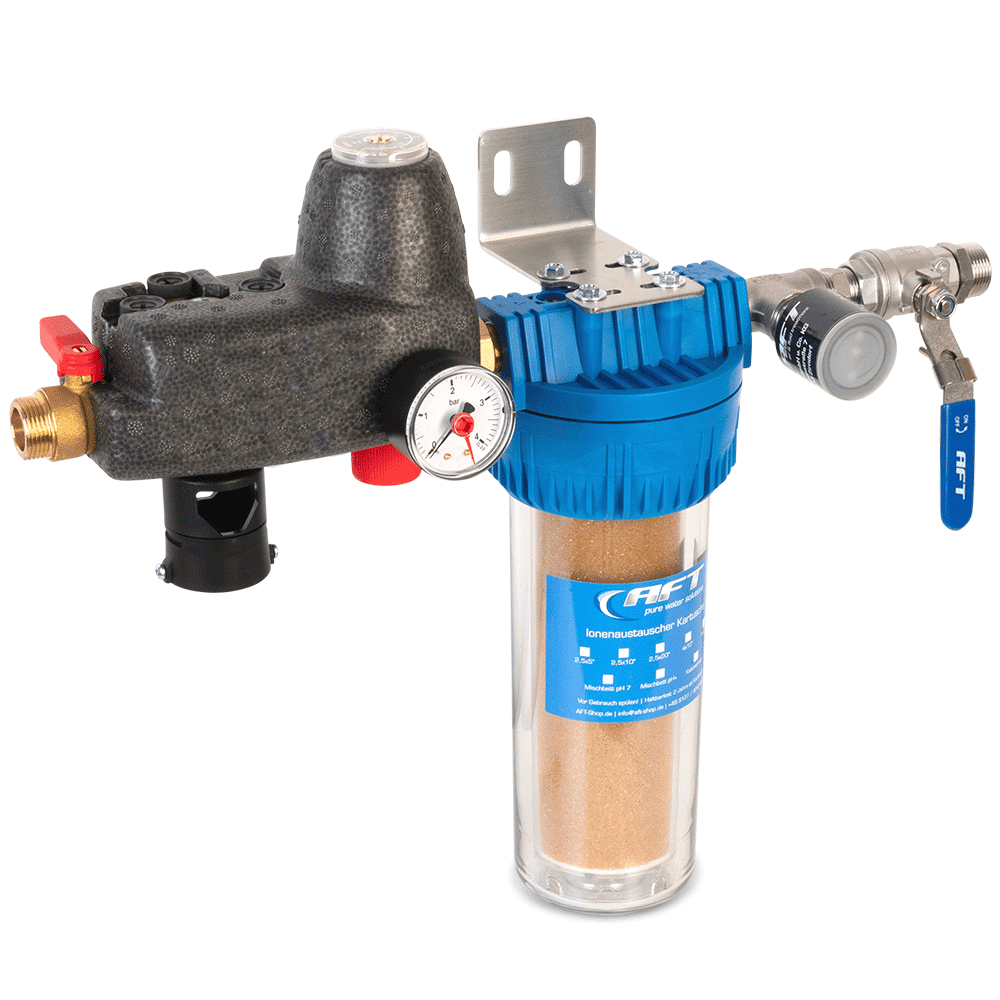

Heizungswasser Nachspeisung - HWC Füllkombi mit LED Messgerät
Automatische Füllkombination zur Herstellung von Heizungswasser für die Nachspeisung nach VDI 2035 – für Wasserhärten bis 10 °GH
Heizungswasser-Aufbereitungssystem zur einfachen und schnellen Nachspeisung für Jedermann. Das falsche Heizungswasser kann schnell zu Problemen und Korrosion im Heizkreislauf führen. Leitungen aus Aluminium, Kupfer oder Stahl benötigen einen stabilen pH-Wert, um auch nach Jahrzehnten noch einwandfrei zu funktionieren. Durch den Einsatz unseres Mischbettharzes mit pH-Anhebung erhalten Sie ein kalk- und salzfreies Wasser nach VDI 2035 und stabilisieren dabei noch Ihren pH-Wert. Das integrierte Messgerät zeigt Ihnen zuverlässig den Zustand des Mischbettharzes in 3 Farbstufen:
- Grün: Zustand neuwertig
- Gelb: Vorwarnsignal – Kartuschenwechsel vorbereiten
- Rot: Harz außerhalb des Grenzwertes
Druckminderer und Durchflussbegrenzer verhindern einen Überdruck im System und speisen das Wasser bei Druckabfall automatisch nach. Der integrierte Systemtrenner erfüllt die Anforderungen der DIN EN 1717. So kann das System dauerhaft an der Trinkwasserleitung angeschlossen bleiben und speist immer die benötigte Menge Heizungswasser nach.
Die druckfesten Komponenten unserer Systeme können direkt an die Trinkwasserleitung installiert werden. Weiteres nützliches Zubehör wie Absperrhähne oder der integrierte Durchflussbegrenzer mit Rückflussverhinderer sorgen für einen reibungslosen und sicheren Betrieb. Alle Komponenten in Industriequalität. Passende Befüllschläuche finden Sie hier.
» Vorteile gegenüber unseren HWI Modellen
- Günstigere Verbrauchsmaterialien
- Exaktere Überwachung der Harzqualität durch elektronisches Messgerät
» Nachteile gegenüber unseren HWI Modellen
- Höhere Anschaffungskosten
- Größere Einbaumaße
» VE-Wasser Qualität
| AFT Heizungswasser | Destilliertes Wasser aus Kanistern | Umkehrosmose | |
|---|---|---|---|
| Leitfähigkeit | 0 - 2 µS/cm | 4 - 12 µS/cm | 20 - 80 µS/cm |
| TDS | 0 - 1 ppm | 2 - 6 ppm | 10 - 40 ppm |
| Gesamthärte | 0° GH | 0° GH | 0° GH |
| pH-Wert | 8,2 - 10,0 nach VDI 2035, aussagekräftig erst nach Ausgasung | < 7 | < 7 |
Grenzwert für salzarmes Heizungswasser nach VDI 2035: 100 µS/cm.
» Ausgefiltert werden zum größten Teil
- Eisen
- Mangan
- Kupfer
- Sulfid
- Calciumcarbonat
- Kieselsäure (Silikat)
- Salze
- Blei
- Zink
- Nitrat
- Phosphat
- Ammonium
- Kohlensäure
» Ausbeute
Harzwechsel bei 100 µS/cm, Werte auf volle 10 Liter abgerundet.
| Gesamthärte | je Liter Harz | HWC (0,75 l Harz) |
|---|---|---|
| 5 °GH (rund 175 µS/cm) | 300 Liter | 220 Liter |
| 10 °GH (rund 350 µS/cm) | 150 Liter | 110 Liter |
Wird das Harz früher gewechselt, sinkt die Ausbeute. Überschlägig rechnen Sie mit Harzmenge in Litern × 1500 ÷ °GH.
» Technische Daten
- Eingangsdruck: höchstens 5 bar
- Druck nach Druckminderer: einstellbar, max. 3 bar
- Berstdruck: 20 bar
- Arbeitstemperatur: 3 bis 40 °C
- Durchfluss: 2 l/min je Kartusche, automatisch begrenzt
- Max. Umgebungstemperatur: 40 °C
- Kartuschengröße: 10" x 2,5", flachdichtend
- Anschlüsse: G3/4" Außengewinde
- Material Füllkombination: Messing inkl. Isolation
- Material Filtergehäuse: PP
- Material Kartusche: Acrylglas
- Material VE-Wasser-Komponenten: Edelstahl
- Material Wasseruhr: Edelstahl (optional)
- Harztyp: Mischbettharz mit pH-Anhebung
- Abmessungen: mit 1 Kartusche 620 x 390 x 140 mm, mit 2 Kartuschen 720 x 390 x 140 mm, bei geöffnetem Kugelhahn 60 mm breiter (B x H x T, Abweichung +/- 10 mm)
- Rohwasser: Trinkwasser nach Trinkwasserverordnung, bis 10 °GH mit 1 Kartusche, darüber mit 2 Kartuschen
» Lieferumfang
- 1 Filtereinheit mit Mischbettharzkartusche 10" x 2,5", flachdichtend, inkl. 750 ml Mischbettharz mit pH-Anhebung
- 3-teiliges Filtergehäuse mit Entlüftungsventil und Überwurfverschluss. Die Entlüftung sorgt dafür, dass die Luft aus dem Filtergehäuse entweichen kann. Befindet sich Luft im Gehäuse, wird das Mischbettharz nicht 100% beaufschlagt und die Filterleistung sowie die Ausbeute herabgesetzt.
- Wandmontagehalterung zur sicheren Befestigung mit Anbohrlöchern. Edelstahl oder Kunststoff, je nach Verfügbarkeit.
- Füllkombination mit Systemtrenner, Kugelhahn und Druckminderer
- Durchflussbegrenzer 2 l/min je Kartusche mit integriertem Rückflussverhinderer
- LED-Messgerät zur Überwachung der Leitfähigkeit
* Bildmaterial zeigt lediglich Beispiele, Endprodukt kann je nach Konfiguration abweichen!
Hinweis zum pH-Wert: Die pH-Anhebung hängt vom Rohwasser ab, auch das Aufheizen nach der Befüllung beeinflusst den pH-Wert. Nach VDI 2035 wird der pH-Wert frühestens etwa 10 Wochen nach Inbetriebnahme kontrolliert. Liegt er dann außerhalb des Zielbereichs, klären Sie das weitere Vorgehen mit Ihrem Heizungsfachbetrieb.
Hinweis zur Nachspeisung: Die Füllkombination speist selbsttätig nach, auch wenn die Heizung durch eine Undichtigkeit Wasser verliert. Bei einem Leck an der Heizungsanlage legen Sie die Füllkombination deshalb sofort still, indem Sie den Kugelhahn am Eingang und den Kugelhahn an der Heizung schließen.
Anmelden
Downloads
| Produktbroschüre und technische Daten (PDF) HWC Füllkombi mit LED-Messgerät · 6 Seiten · 2,4 MB |
| Installations- und Betriebsanleitung (PDF) HWC Füllkombi mit LED-Messgerät · 25 Seiten · 1,3 MB |
Häufig gestellte Fragen
Welche Richtlinien gelten für Heizungswasser?
In Deutschland sind die Richtlinien der VDI 2035 (Österreich ÖNORM H 5195-1) maßgeblich und Voraussetzung für die meisten Garantiebedingungen der Hersteller.
Warum muss ich VE-Wasser verwenden?
Normales Leitungswasser stellt ein Problem für Heizungsanlagen dar. Mit Calcium und Magnesium gelangen sogenannte Stein- oder Härtebildner ins System. Wird das Heizungswasser nicht aufbereitet und entspricht damit nicht der VDI 2035, setzen sich diese Härtebildner an Wärmetauschern und anderen Bauteilen ab. Über die Jahre steigt dadurch der Verbrauch, die Leistung sinkt schleichend, und bei vielen Herstellern gehen Garantie- und Gewährleistungsansprüche verloren.
Das Leitfähigkeitsmessgerät zeigt nach kurzer Zeit Rot, was tun?
- Prüfen Sie, ob das auch bei nur leicht geöffneter Wasserzufuhr auftritt.
- Entlüften Sie das Filtergehäuse, wie in der Betriebsanleitung beschrieben.
- Die Kartusche ist erschöpft und muss gewechselt werden.
- Die Ausführung passt nicht zur Wasserhärte, etwa eine Kartusche bei mehr als 10 °GH. Dann ist die Ausführung mit zwei Kartuschen in Reihe die richtige.
Was tun bei einem Leck an der Heizungsanlage?
Die HWC Füllkombi speist selbsttätig nach, sobald der Druck in der Heizung sinkt, auch wenn das Wasser durch eine Undichtigkeit verloren geht. Legen Sie die Füllkombi bei einem Leck deshalb sofort still: Kugelhahn am Eingang und Kugelhahn an der Heizung schließen. Erst nach der Reparatur wieder öffnen. Im laufenden Betrieb empfehlen wir, Messgerät und Heizungsdruck einmal im Monat anzusehen.
Wie viel VE-Wasser liefert die HWC Füllkombi?
Die Ausbeute hängt von der Wasserhärte vor Ort ab. Ein Liter Mischbettharz erzeugt bei 10 °GH rund 150 Liter VE-Wasser. Gerechnet ist mit einem Harzwechsel bei 100 µS/cm, wie für Heizungswasser üblich. Für strengere Grenzwerte gilt ein kleinerer Faktor, zum Beispiel 1.430 bei 50 µS/cm oder 1.150 bei 30 µS/cm. So rechnen Sie selbst:
Liter Mischbettharz × 1.500 ÷ örtliche Härte in °GH = Liter VE-Wasser
Rechenbeispiel für die HWC mit einer Kartusche (0,75 Liter Harz) bei 8 °GH:
0,75 × 1.500 ÷ 8 = 140 Liter, auf volle 10 Liter abgerundet
Rechenbeispiel für die HWC mit zwei Kartuschen in Reihe (1,5 Liter Harz) bei 15 °GH:
1,5 × 1.500 ÷ 15 = 150 Liter
Die Richtwerte gelten für unbehandeltes Leitungswasser und können abweichen.
Muss ein Druckminderer vor das HWC?
Die DIN 1988-200 verlangt einen Druckminderer in der Trinkwasserinstallation, sobald der Ruhedruck an einer Entnahmestelle 5 bar überschreitet. In den meisten Häusern sitzt er deshalb schon hinter der Wasseruhr. Das HWC gehört hinter diesen Druckminderer, so bleibt das Filtergehäuse vom ungeminderten Netzdruck verschont. Der im HWC eingebaute Druckminderer regelt nur den Fülldruck zur Heizung auf höchstens 3 bar, er ersetzt den Druckminderer im Haus nicht. Am Eingang sind höchstens 5 bar zulässig, der Berstdruck des Gehäuses liegt bei 20 bar.
