Druckprüfung Pumpenstation Nieder- und Hochdruck | Druckprüfung | Anwendungen Hochdruck | Hochdruck

Vorschau: Druckprüfung Pumpenstation Nieder- und Hochdruck

Druckprüfung Pumpenstation Nieder- und Hochdruck

4.890,00 € *

inkl. MwSt. zzgl. Versandkosten

Versandbereit innerhalb von 15-20 Werktagen.

Artikel-Nr.: 10228

Hochdruck-Pumpenstation Serie PRO

Inhalt 1 Stück

ab 3.439,10 € *

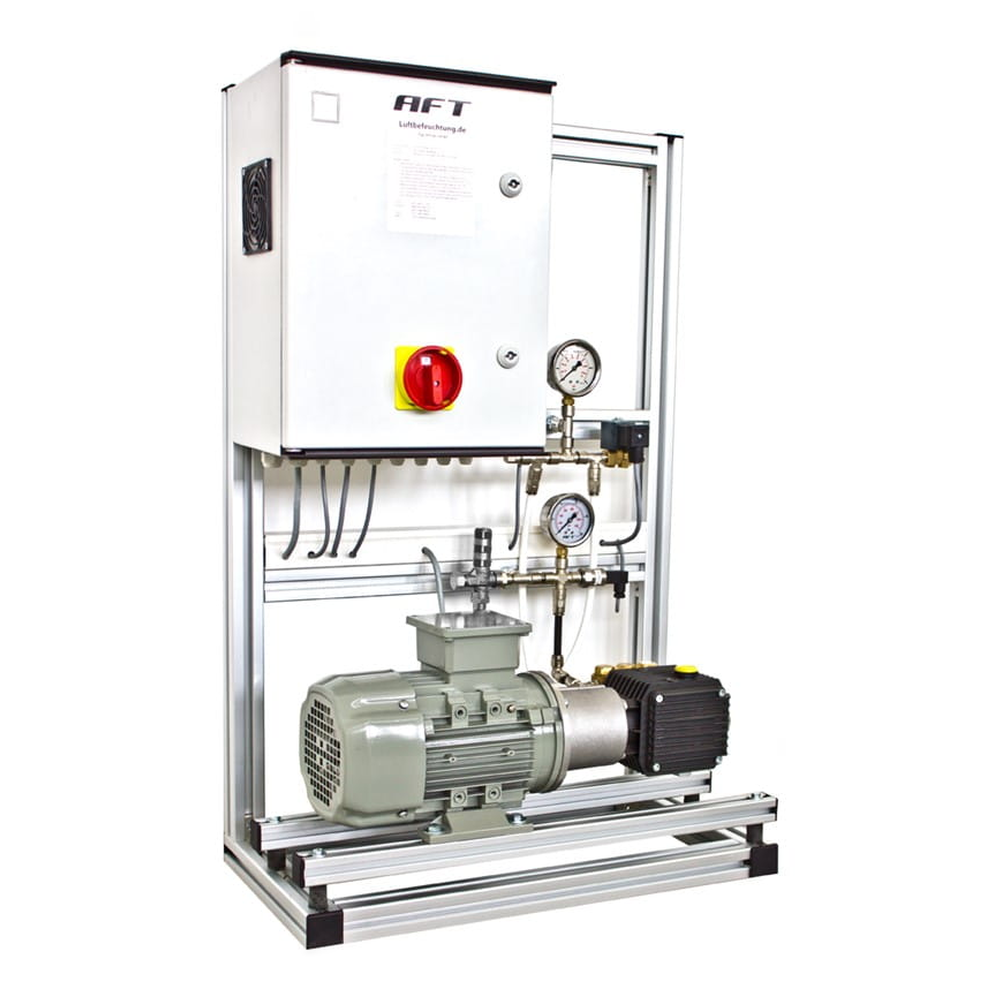

Hochdruck-Pumpstation Serie DRIVE 5 - 1200 l/h

Inhalt 1 Stück

ab 6.771,10 € *

Motor gleich mitbestellen

Hochdruckpumpe 1 bis 12 Liter pro Minute, 100 bar

Inhalt 1 Stück

ab 499,00 € *

Hochdruck-Pumpenstation Serie ECO

Inhalt 1 Stück

ab 2.082,44 € *

Motor gleich mitbestellen

Hochdruckpumpe 4 bis 21 Liter pro Minute, 160 bar

Inhalt 1 Stück

ab 681,80 € *

Druckstation Komplett

Preise auf Anfrage.

Drehschieberpumpe Konfigurator

Inhalt 1 Stück

ab 410,00 € *

Hochdruck-Pumpenstation Serie EVO 2000 - 9000 l/h

Preise auf Anfrage.

Ionenaustauscher MBT mit Leitfähigkeitsmessgerät

Inhalt 1 Stück

ab 418,90 € *

-8

Untertischfilter Edelstahl Carbon INOX

Inhalt 1 Stück

ab 320,11 € * 349,00 € *

Hochdruckschlauch aus Nylongeflecht

Inhalt 1 Laufende(r) Meter

10,59 € *

Alle Fremdsysteme

Mischbettharz, Austauschharz mit pH Anhebung, 5 Liter Druckverschlussbeutel

Inhalt 5 Liter (9,27 € * / 1 Liter)

ab 46,35 € *

-8

Schützen Sie Ihre Heizung

Heizungswasser HWN Dual

Inhalt 1 Stück

ab 229,00 € * 249,00 € *

Edelstahlfilter V4A, Wasser, Heißwasser, Öl, Pöl Lebensmittel, 10 x 2,5"

Inhalt 1 Stück

51,05 € *

Motor Hochdruckpumpe Außenwelle

Preise auf Anfrage.

-68

Reinstwasser MBE 20

ab 189,00 € * 598,00 € *

-9

Harz inklusive!

Vollentsalzungspatrone MBK 5 für Reinstwasser GFK

144,93 € * 159,00 € *

Luftbefeuchter HD-ECO - Hochdruckbefeuchtung

1.690,00 € *

Hochdruckmagnetventil, Edelstahl, bis 300 bar

ab 129,00 € *

Hochdruckpumpe 50 - 150 Liter pro Minute

Inhalt 1 Stück

ab 1.420,17 € *

Sedimentfilter 10" x 2,5"

ab 10,65 € *

Duplex Doppelenthärtungsanlage Typ WSD 10

Preise auf Anfrage.

Alle Fremdsysteme

Mischbettharz, Austauschharz mit pH Anhebung, 1 Liter

Inhalt 1 Liter

ab 9,27 € *

Mischbettharz erzeugt VE-Wasser & destilliertes Wasser

Inhalt 1 Liter

ab 7,08 € *

Umkehrosmoseanlage bis zu 3.000 l/h

Inhalt 1 Stück

ab 12.590,00 € *

Bei der Druckprüfung werden die Prüflinge mit einem definierten Druck in einer definierten... mehr

Menü schließen

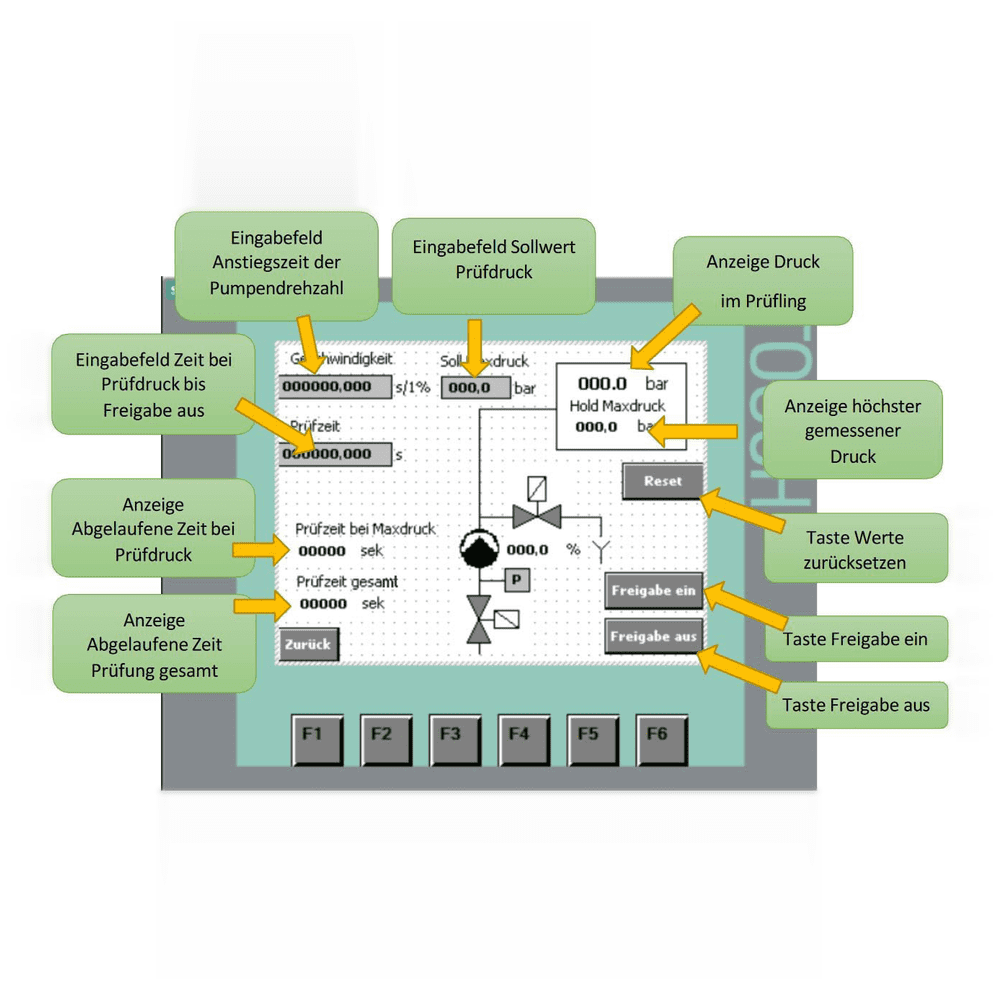

Bei der Druckprüfung werden die Prüflinge mit einem definierten Druck in einer definierten Zeit beaufschlagt. Drucksensoren können den Druckverlauf ermitteln und ggf. alle Parameter mitschreiben. Am Touchpanel lassen sich unterschiedliche Druckprofile einstellen. Als Beispiel 20 Sekunden 50 bar, danach innerhalb 10 Sekunden Druckanstieg auf 60 bar, 60 bar für 30 Sekunden halten. Die Druckprofile lassen sich frei einstellen. Wird der Prüfling undicht, dann regisriert das der Drucksensor und stoppt die Messung. Der Berstdruck wird ebenfalls im Touchpanel angezeigt oder kann auf ein externes Signal via Bus-System oder einem analogen Signal übertragen werden .

Unsere druck- und volumengeregelten Hochdruckpumpenstationen lassen sich ideal für zum Beispiel die Druckprüfung von folgenden Produkten einsetzen:

Leitungen und Rohre
Armaturen, Fittinge, Verschraubungen
Behälter, Drucktanks
u.v.m.

Zusätzlich bieten wir Druckerhöhungspumpen an, die das Prüfmedium nach dem Prüfprozess sammeln und wieder unter Druck setzen. Das Medium kann somit im Bedarfsfall gefiltert werden, damit es dem Prüfprozess wieder zugeführt werden kann.

Sprechen Sie uns an, damit wir Sie beraten können!

Suchbegriffe: Hochdruck-Druckprüfung, Hochdruck-Prüfung, Hochdruck Berstprüfung, Berstdruckprüfung, Hochdruck-Dichtheitsprüfung, Berstprüfstand, Druckprüfstand, Dichtheitsprüfstand, Hochdruckprüfstand

Funktion:

Für die Druckregelung mittels Frequenzumrichter ist ein 400 Volt Motor erforderlich. Somit wird eine 400V Zuleitung benötigt. Die Leistung bzw. Stromaufnahme richtet sich nach dem gewünschten Druck und Volumenstrom.
Der Zulauf wird über ein Magnetventil geöffnet. Das Medium strömt wahlweise zu einem Druckschalter oder Drucksensor und signalisiert der Pumpensteuerung, dass ausreichend Druck ansteht. Somit ist ein trockenlaufen der Pumpe ausgeschlossen. Ein in die Hochdruckpumpe integriertes Sicherheitsventil begrenzt den Hochdruck, so dass keine nachgeschalteten Anlagenkomponenten beschädigt werden können. Dieser Druck kann an einem Stellrad eingestellt werden.
Schaltet die Pumpe ab, wird je nach Ausführung kurzzeitig ein Hochdruckventil geöffnet, um den Druck zu entspannen. Somit ist das komplette System sofort drucklos.

Daten:

Typ	HDP.PRO.50	HDP.PRO.100	HDP.PRO.250	HDP.PRO.400	HDP.PRO.600
Volumenstrom	5 - 50 l/h	10 - 100 l/h	25 - 250 l/h	40 - 400 l/h	60 - 600 l/h
Leistung bei max.	1,1 kW	1,5 kW	1,8 kW	2,2 kW	2,5 kW

Typ	HDP.PRO.800	HDP.PRO.1000	HDP.PRO.1200	HDP.PRO.1600	HDP.PRO.2000
Volumenstrom	80 - 800 l/h	100 - 1000 l/h	120 - 1200 l/h	160 - 1600 l/h	200 - 2000 l/h
Leistung bei max.	2,8 kW	3,0 kW	3,3 kW	3,8 kW	4,2 kW

Maße	BxTxH 600x400x1600 mm
Spannungsversorgung	400V
Anschlüße	Frei wählbar
Schalthäufigkeit	10 / Minute
Schutzart	IP 54
Medium	Wasser und niedrigviskose, nicht korrosive Medien
